개요

• 주 케이블과 행어소켓을 연결하는 케이블 밴드는 유한요소 해석을 통하여 본체의 응력 검토 및 행어하중으로 인한 케이블과 본체의 탈락에 따른 슬립의 가능성 검토

요소의 종류

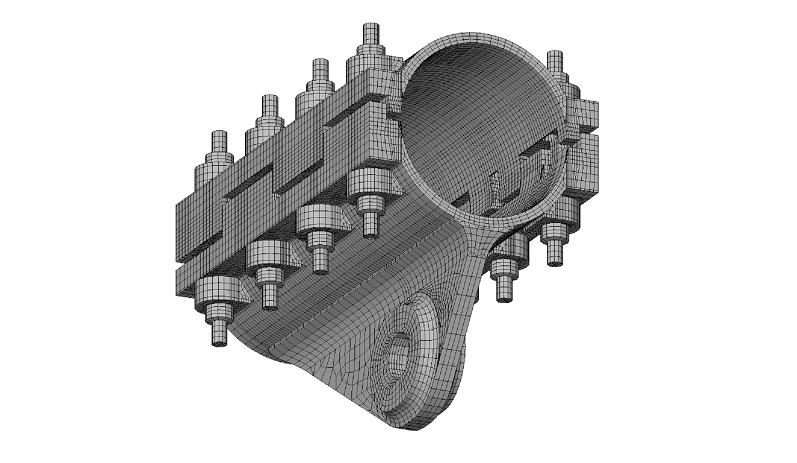

• 케이블 밴드 : 3차원 입체요소 (HX8M, PN6)

• 볼트 헤드 : 3차원 입체요소 (HX8M)

• 볼트 (축력확인) : 3차원 보요소 (BMS3)

경계조건

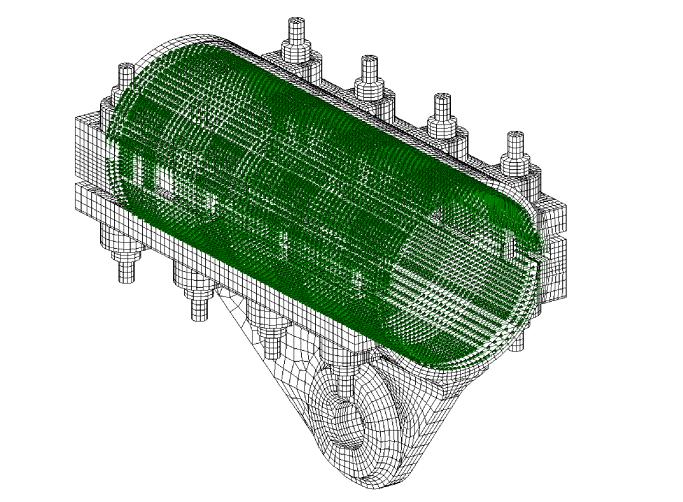

• 1단계 : 내압으로 인한 해석결과에 영행을 미치지 않는 상면밴드의 중앙축선을 경계조건으로 지정

• 2단계 : 케이블과의 접합면에 대해서는 내압으로 인한 마찰저항의 조건이 유지되는 것으로 가정하여 케이블과의 마찰방향으로 구속 설정, 밴드 상면의 일부 구간만 연직 방향의 하중에 대한 구속 설정

하중조건

• 1단계 : 볼트의 체결을 통해 발생되는 케이블로부터의 내압

• 2단계 : 1단계의 내압으로 인한 처짐과 내력이 내제한 상태에서 행어로부터의 하중을 적용시키되, 수평면으로부터 일정 경사를 가지는 위치에 적용

해석결과

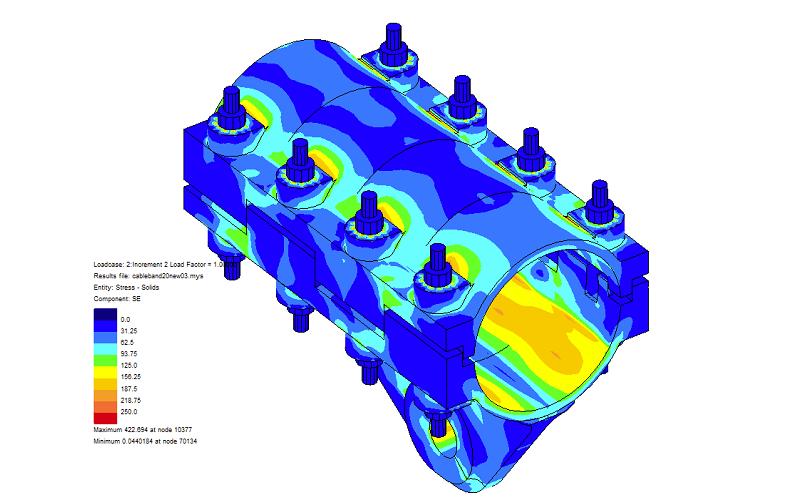

내압 작용시 유효응력 분포도 (VonMises Stress, SE)

내압 + 행어하중작용시 유효응력 분포도 (VonMises Stress, SE)

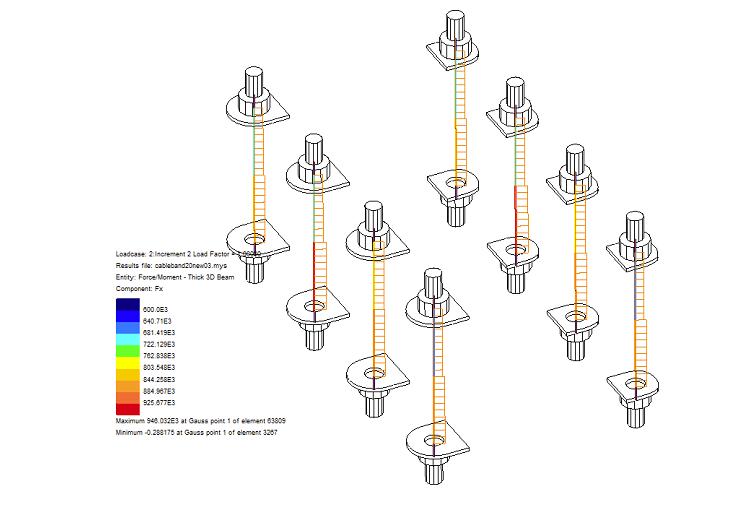

볼트 축력도 (FX)
