개요

• 철도설계기준에 의거한 고속 및 일반철도 교량의 주행열차하중에 대한 구조 안정성과 동적 사용성 확보를 위한 검토

• 실 열차하중 주행에 대한 속도별 동적 시간이력해석을 통해 교량의 동적응답특성 분석

해석의 종류

•  Transient Dynamic Analysis

요소의 종류

• 3차원 Thick Shell 요소

• 3차원 Thick Beam 요소

재료특성

• 콘크리트 및 Steel

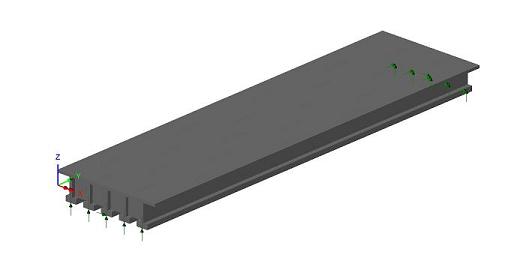

경계조건

• 교량의 실제 받침 위치에 구속 설정

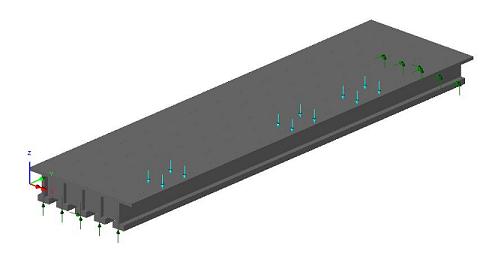

하중조건

• 열차하중 재하 (KTX, EMU-180, HEMU-430, EL-8100)

해석 결과

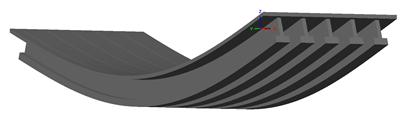

1차 휨모드 형상(고유치해석)

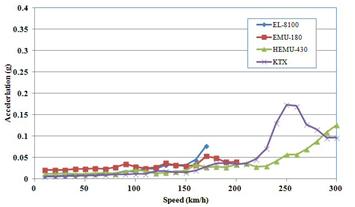

교량상판의 속도별 수직가속도 (g)

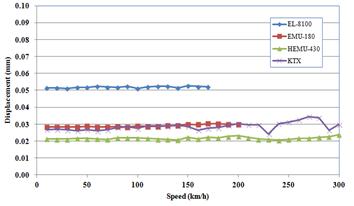

교량상판의 속도별 면틀림 (mm)
