개요

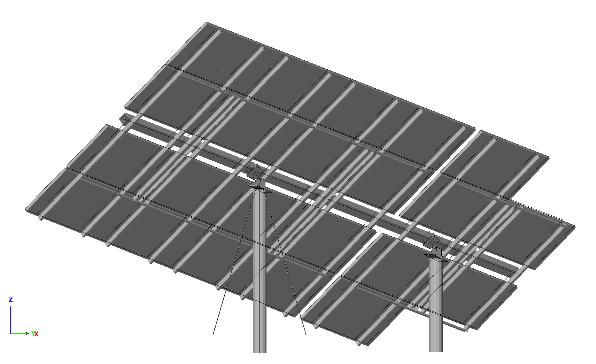

• YPP에너지(주)에서 개발한 태양광 추적시스템에 대하여 사용중 가능한 하중에 대한 구조안정성 검토를 위하여 상시 하중과 적설시 그리고 폭풍시 풍하중에 대한 구조거동을 파악하기 위한 유한요소해석 수행
• 구조물 부재별 응력 및 처짐 검토
• 각각의 운전조건하에서의 메인구동장치 최대 추력 산출
• 구조물 연결부 검토(부재별 응력분포)
• 구조물 기초 안정성 검토(전도, 활동, 지지력)

해석의 종류

• 선형정적해석(Linear Static Analysis)

요소의 종류

• 3차원 Shell요소 (QTS4), 3차원 뼈대요소(BMS3)

경계조건

• 지주 하단을 기초바닥 콘크리트와 완전히 부착된 상태를 가정하여 바닥판이 완전 고정된 것으로 적용
• 와이어 로프는 병진 자유도에 대하여 구속하고 회전에 대하여는 자유롭도록 적용

하중조건

• 구조물 자중 : LUSAS 프로그램 내부 Body Force를 적용하여 자동 고려되도록 함
• 태양전지판
• 적설하중 : 재현기간 100년에 대한 수직 최심적설깊이를 기준, 지상적설하중의 기본값 사용
• 풍하중 : 기본풍속은 태풍시 발생할 수 있는 최악의 조건에 대하여 적용하는 것으로 35m/sec를 가정하여 적용. 기본풍속과 노풍도, 고도분포계수 등의 계수값을 근거로 풍하중 강도를 계산하여 적용

해석결과

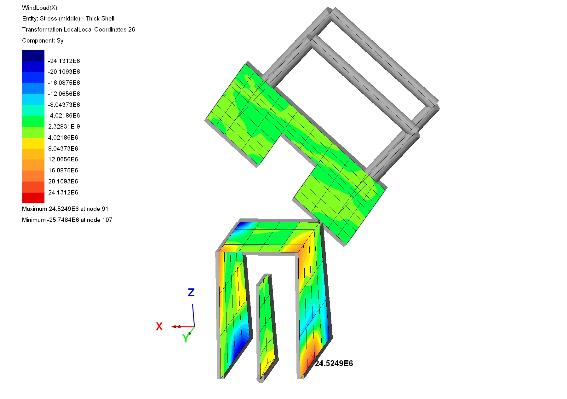

회동축 Ass’y응력도(응력(Sy)하중케이스 : Wind(X))

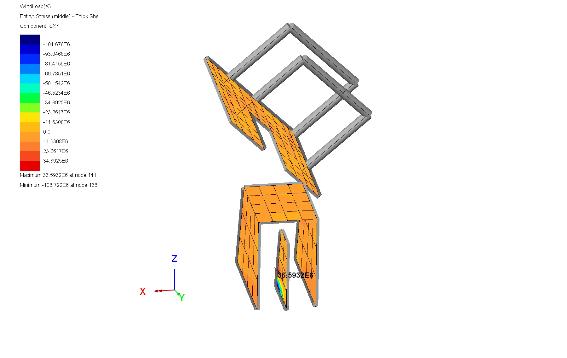

회동축 Ass’y응력도(응력(Sxy)하중케이스 : Wind(X))
