개요

• 케이슨의 구조에 대하여 반복되는 하중에 대한 내구년수를 판정하며, 설계 내구년수에 있어서의 손상비(Damage Fraction)검토

• Palmgren-Miner의 가정에 따라 피로수명과 설계 내구년수에 있어서의 손상비(Damage Fraction)을 얻어냄

해석의 종류

• 정적 선형해석 수행

• 정적 선형해석의 결과와 콘크리트에 대한 S-N Curve를 적용하여 50년간 하중이 반복 작용할 때의 손상도의 내구년수 도출

요소의 종류

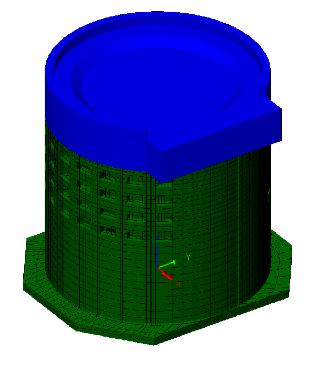

• 3차원 Shell (QTS4), 3차원Solid( HX8M, PN6)부재사용

• 선형재료모델을 사용

경계조건

• 구조해석을 위한 경계조건으로 케이슨 바닥면은 모든 자유도에 대하여 모두 구속 설정

하중조건

• 케이슨 구체자중(상치콘크리트 포함)은 모델링에 반영된 형상과 기하학적 특성에 따라 LUSAS 프로그램 내부에서 고려되도록 Body Force하중을 재하

• 케이슨 덮개 : 케이슨 상부에 등분포 하중으로 재하

• 속채움하중 : 케이슨 바닥판에 등분포 하중으로 재하

• 등대자중 : 상치콘크치트의 중앙부에 분포하중으로 재하

• 파압의 방향은 케이슨에서 유공구간이 있어 균열이 발생할 가능성이 높은 주위에 파압이 작용하도록 하였다.



• 파압에 대하여는 50년간의 반복회수를 도출하여 반복하중으로 재하

해석결과

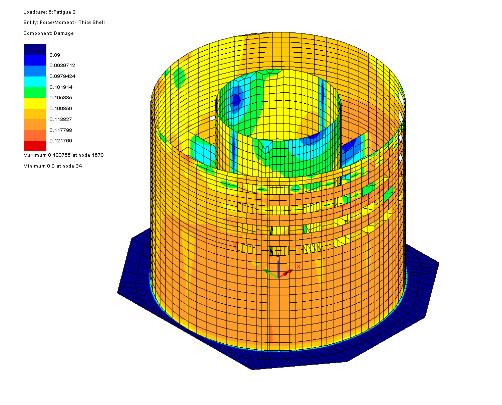

압축/인장응력에 대한 손상도

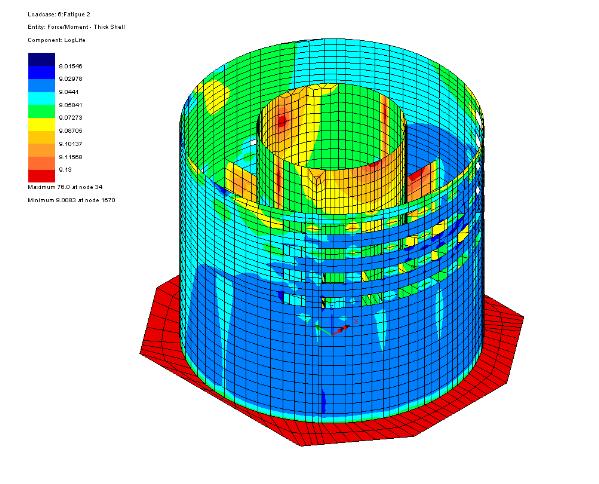

압축/인장응력에 대한 피로수명
