개요

• 위례지구 복정사거리 입체화시설 건설공사 내 지중암거 구조의 신축이음에 대하여 연간 계절의 변화로 인한 온도변화 및 지반조건을 고려한 신축이음의 간격 검토

해석의 종류

• 연중 온도변화에 대한 열해석 수행, 여기에서 얻어진 시간단계별 온도분포이력을 하중으로 시간단계별 구조해석을 수행하는 Thermo-Mechanical Couple Analysis를 수행

요소의 종류

• 3차원 입체요소(HF8 – 열해석, HX8M-열해석 결과를 입력값으로 하는 시간이력 구조해석)

• 구조물과 지반의 경계면에는 3차원 압축전용 스프링 요소 사용

경계조건

• 열해석에 대한 경계조건은 초기에는 모두 구속하는 조건 설정, 수화열 발생시 해제

• 시공단계별 타설은 LUSAS의 Deactivate/Activate 기능을 사용

• 지반의 환경변화적 특성을 LUSAS의 Environmental Loading으로 처리

하중조건

• 온도해석 : 연중 온도변화량

• 구조해석 : 자중과 토압

해석결과

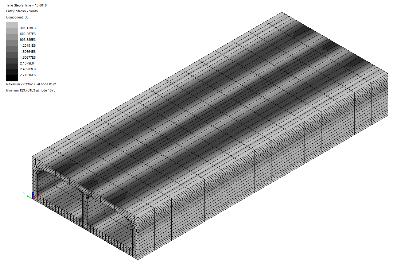

계절별 온도분포 (봄∙가을)

연간 응력변화

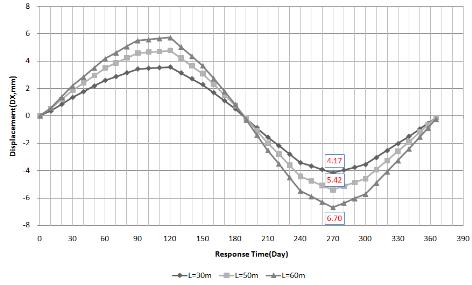

신축이음에 따른 종방향 변위
