개요

• 지하차도 BOX와 터널이 접합되는 부분에 대하여 토압으로 인한 영향이 전체 구조거동에 미치는 영향과 이로 인한 국부적인 응력집중현상을 정확히 파악하여 구조적 안정성 검토

해석의 종류

• 비선형해석

요소의 종류

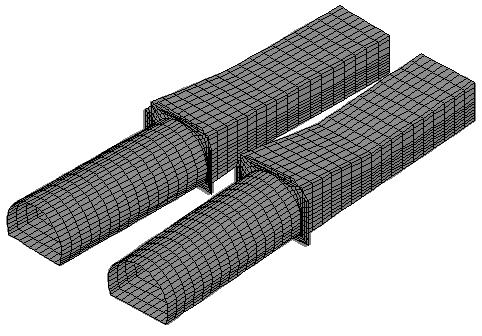

• 3차원 입체요소(HX8M)

• 지반스프링 모델(압축력에만 작용)

경계조건

• 콘크리트의 하면 및 측면에 수직 및 수평지반 반력계수에 해당하는 압축력에만 저항하는 마찰 경계 스프링으로 경계 조건을 모델링하였으며 마찰은 없는 것으로 가정

• 매스콘크리트의 하면 및 측면의 지지지반이 연암이므로 이에 해당하는 지반탄성계수를 사용하여 지반 반력계수 산정 (수직 지반반력계수, 교축방향 수평 지반반력계수, 교축직각방향 수평 지반반력계수)

하중조건

• Load Case 1 : 자중 + 상재하중 + 토압

• Load Case 2 : 자중 + 상재하중 + 토압 + 상부 고정하중

• Load Case 3 : 자중 + 상재하중 + 토압 + 상부 고정하중, 활하중

해석결과

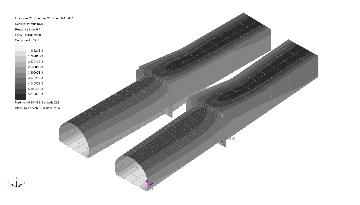

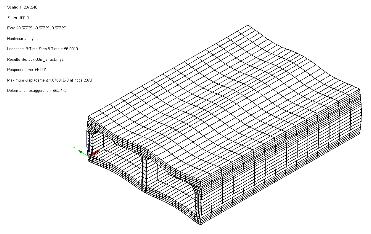

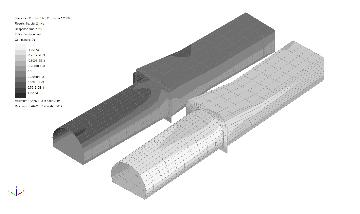

변위도

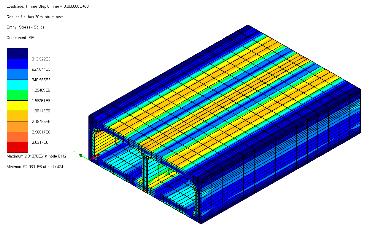

응력분포도
