개요

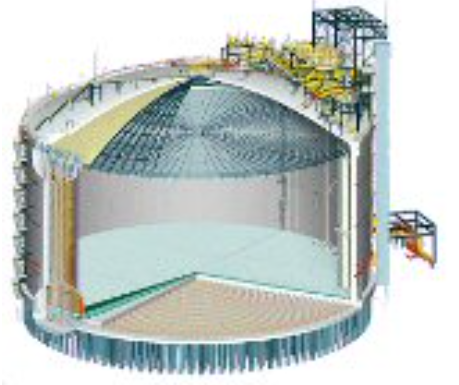

• LNG저장탱크 국산화를 통하여 향후 지출될 거대한 비용을 절감하고자 저장탱크 대형화 설계기술과 경제적 설계기술의 검증을 위하여 가스탱크에 대하여 다양한 종류의 구조해석을 수행하게 되었으며 이를 통하여 9% 니켈형 및 멤브레인형 저장탱크의 국산화에 기여하였다.

LUSAS를 이용하여 아래와 같은 종류의 해석들이 수행되었다.

정적해석

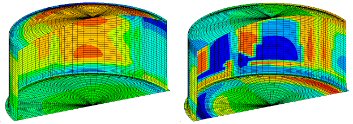

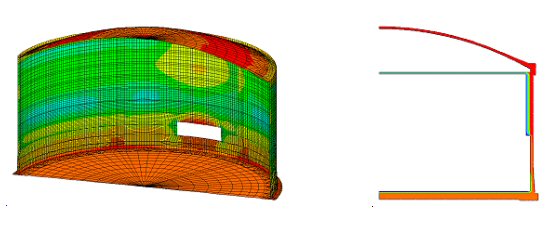

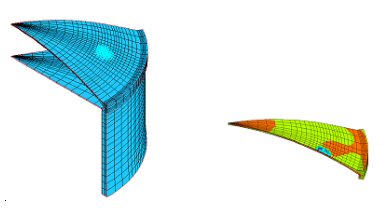

• 정적해석에서는 2차원 축대칭 입체요소와 3차원 Shell 부재를 이용하여 구조해석모델을 작성하였으며 지붕을 포함하여 구조물의 여러 부분에 대한 해석이 수행되었다.

열해석

내진해석

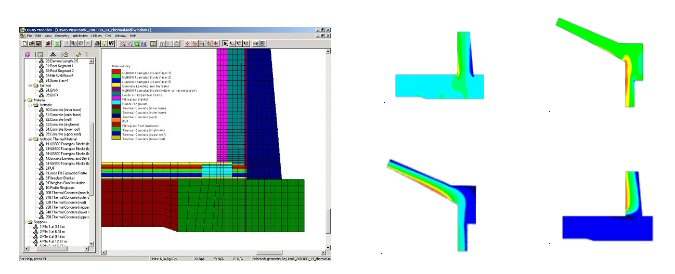

• 온도하중에 대한 해석 모델 작성 및 해석
• 누수모델 (Leakage Modeling)

내부 강철탱크로부터 외부 콘크리트 탱크 안쪽의 폴리우레탄 발포 단열재로의 LNG 유출영향을 조사하기 위하여 해석이 수행되었다.

화재발생시에 관한 해석

• 열해석
• 안전판 열유입 모델링 (Relief valve heat flux modelling )

SSI 해석 (Soil Structure Interaction Analysis)

LUSAS를 사용하여 비선형영역에서의 구조물의 정확한 거동을 분석할 수 있었으며 전체 해석을 통하여 발주처에서 요구한 설계요구사항을 만족시킴을 확인할 수 있었다.
