[토목/건축] LNG 탱크의 내진해석
개요
- 지진에 대한 LNG 탱크의 안전성 검토
해석의 종류
- 내진해석

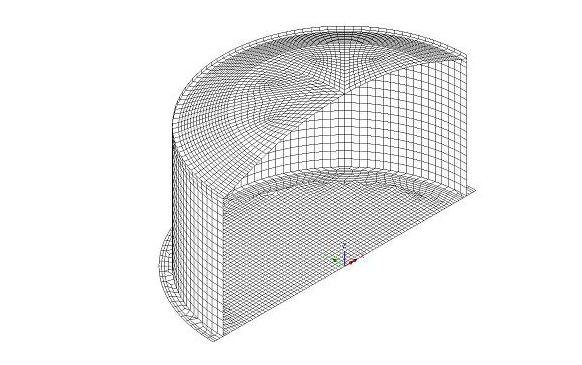

요소의 종류
- 3D Thick shell 요소

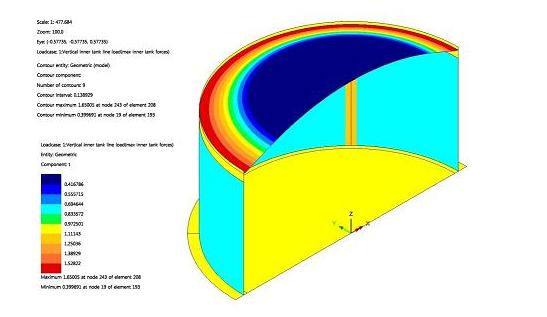

기하특성
- 각 부재별 두께 적용
- 변단면 구간은 LUSAS Variation기능을 이용하여 적용

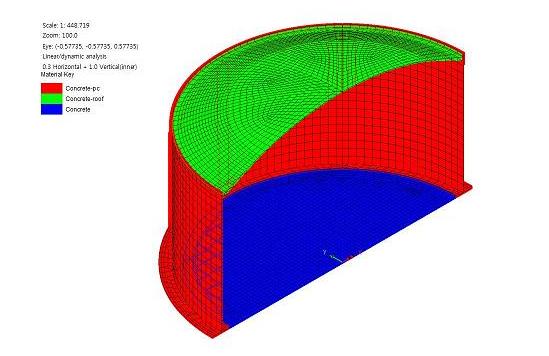

재료특성
- 콘크리트 재료특성 적용

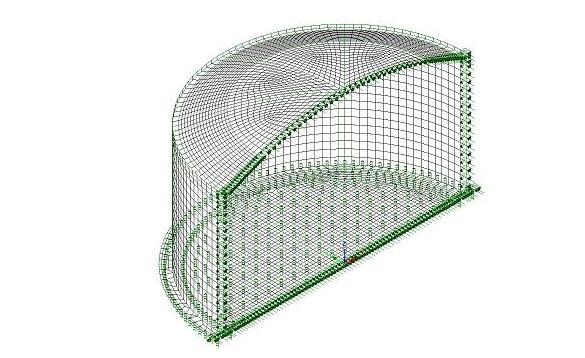

경계조건
- LNG 탱크의 half 모델 구성에 따른 경계조건 구성.

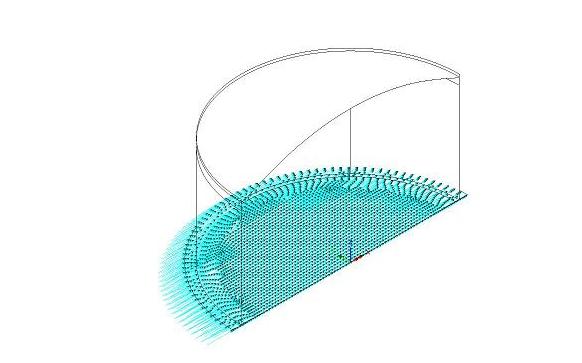

- 파일 배치에 따른 연직 및 수평방향 지지력을 스프링 상수로 하는 스프링 지점 구성
하중조건
- 2D lumped mass stick 모델로 부터 계산한 지진하중 적용
해석 결과

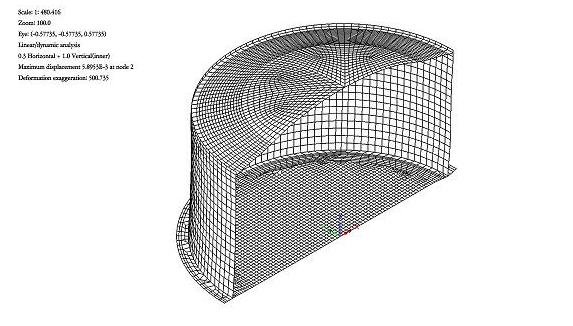

LNG 탱크의 처짐형상 (하중조합 3)

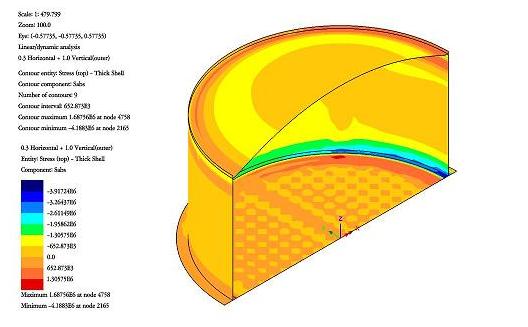

주응력 분포도 (하중조합 4)
