개요

• 내부 탱크로부터 LNG 가스 누출시 외부 콘크리트 탱크의 거동 검토

해석의 종류

• Thermo-Mechanical Coupled Analysis

요소의 종류

• 2D Axisymmetric Solid

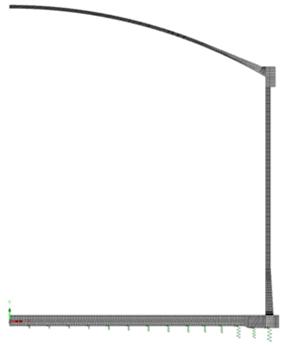

경계조건

• 열해석  경계조건 : 12.4 ℃의 대기온도 경계
• 구조해석 경계조건 : Pile의 위치에  Spring 구속 적용

하중조건

• 온도하중 : 연평균 기온, LNG 초기온도, 외부온도
• Prestress 하중 : LUSAS 모델러 내 Prestress Wizard를 이용한 하중정의 및 재하
• 사용하중 및 자중

해석 결과

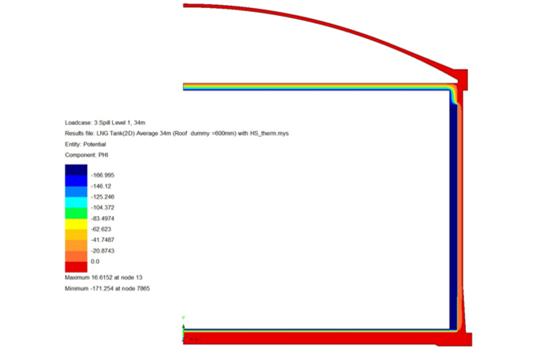

LNG Spillage에 따른 탱크의 온도 분포

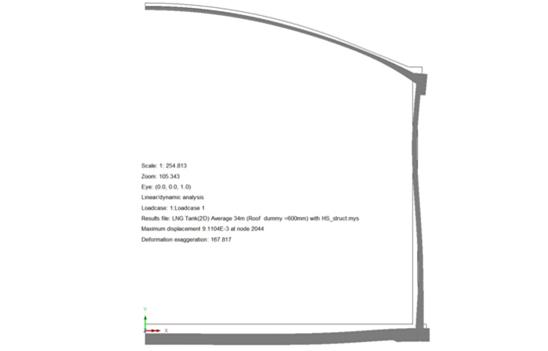

LNG 탱크의 변형도

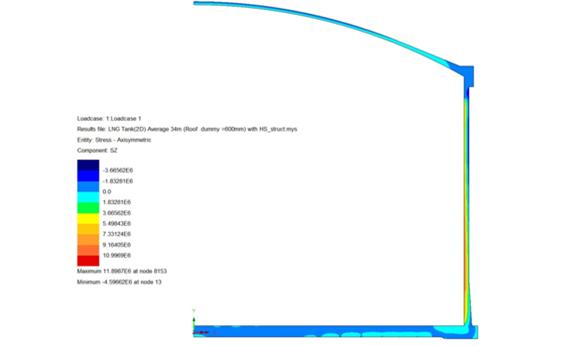

LNG 탱크의 응력 분포도 (SZ)
