개요

• 내부 탱크로부터 LNG 가스 누출시 외부 콘크리트 탱크의 거동 검토 (구조하중을 제외한 온도하중에 의한 구조물의 단면력 검토)
• 두 가지 외기 온도에 대한 검토 : 겨울(-5.6℃), 여름(30.8℃)

해석의 종류

• Thermo-Mechanical Coupled Analysis
• 재료 비선형 해석

요소의 종류

• 2D Axisymmetric Solid

경계조건

• 열해석  경계조건 : 30.8, -5.6 ℃의 대기온도 경계
• 구조해석 경계조건 : Pile의 위치에  Spring 구속 적용

재료특성

• 온도에 따른 열전도 계수 변화 반영

하중조건

• 온도하중 : 연평균 기온, LNG 초기온도, 외부온도

해석 결과

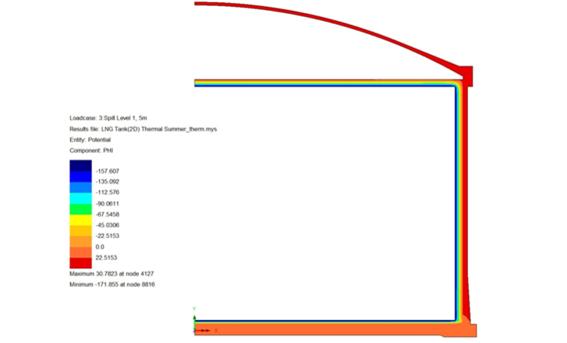

LNG Spillage에 따른 탱크의 온도 분포 (여름, 30.8℃)

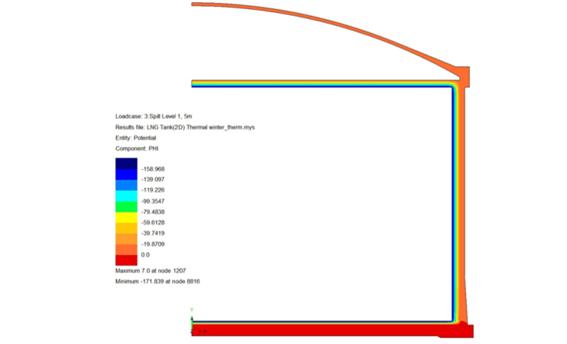

LNG Spillage에 따른 탱크의 온도 분포 (겨울, -5.6℃)

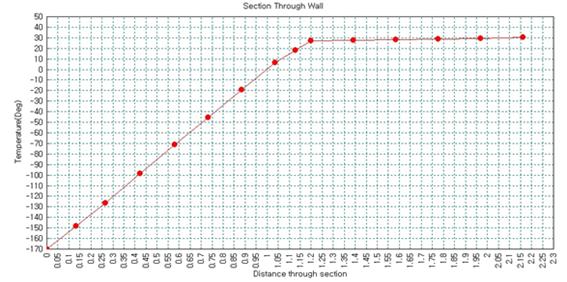

LNG 탱크 벽체의 온도분포 (여름, 30.8℃)

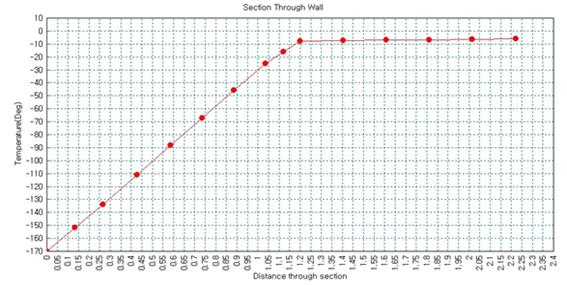

LNG 탱크 벽체의 온도분포 (겨울, -5.6℃)

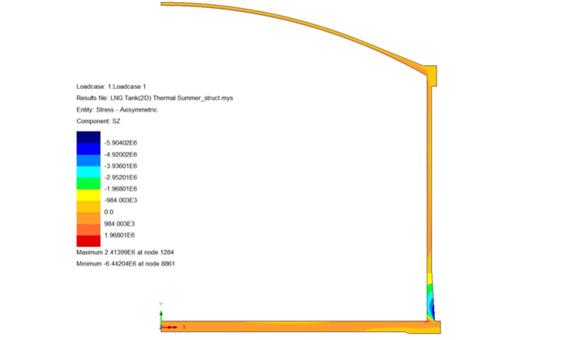

LNG 탱크 응력 분포 (SZ, 여름)

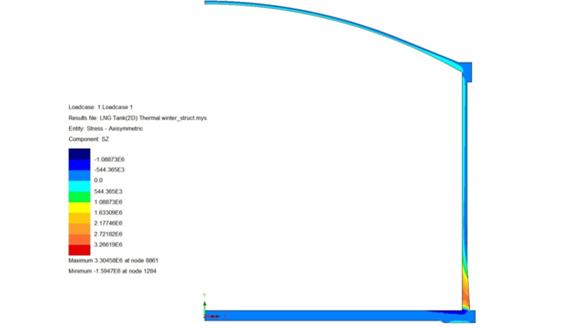

LNG 탱크 응력 분포 (SZ, 겨울)
