[토목/건축] Sloshing 해석
Home
[토목/건축] Sloshing 해석

개요

  • 고양시 바이오메스 에너지시설 구조에 대하여 지진으로 인한 유체의 월류시 여유고의 적정성 판단

요소의 종류

  • 2차원 평면요소 (QTM4M)

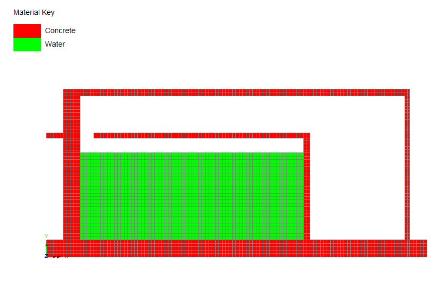

재료특성

  • 콘크리트와 물의 특성값을 적용

하중조건

  • 자중 : LUSAS가 제공하는 Body Force 하중을 사용하여 모델링에 반영된 체적과 질량을 계산하여 자동으로 재하
  • 시간이력 지진파 : Hachinohe, Ofunato 지진파와 인공지진파를 내진설계 기준에 맞게 수정하여 구조물 하면에 적용

해석결과

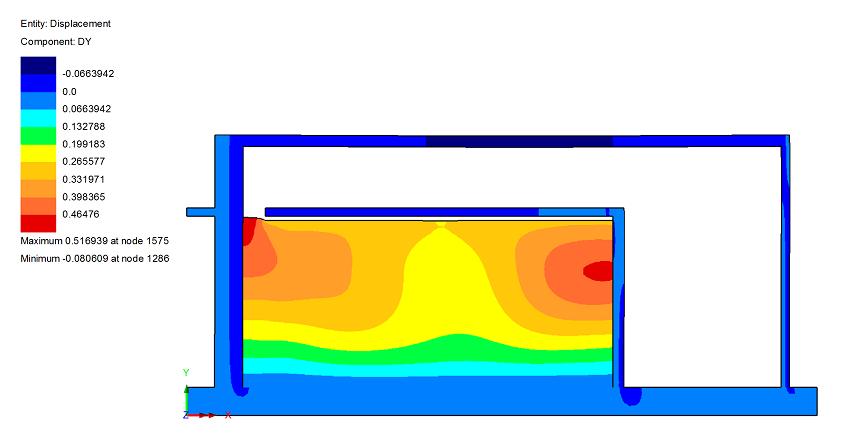

  • 최대 변위 발생시점의 변위 분포도

최대 휨응력 발생시점의 응력(SE) 분포도(Ofunato)
