개요

• 수조내의 유체는 지진시 유동하여 월류할 가능성이 있으므로 침전지에 대한 Sloshing 해석을 통하여 지진시 최대파고를 구해 월류 여유고의 적정성을 검토하였다

요소의 종류

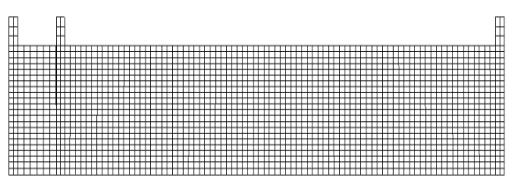

• Sloshing에 대하여 2차원 평면요소를 사용하여 모델링하였다.

경계조건

• 지반과의 경계면에 구속을 설정하고, 지표면 가속도를 가진하였다.
• 구조와 유체의 접촉면은 Sliding Contact을 구성하여 구조적으로 분리된 상태에서 상호작용이 일어나도록 하였다.

하중조건

• 계기지진인 Hachinohe, Ofunato 지진과 인공지진파의 3가지 입력지진파를 검토하였다.

해석결과

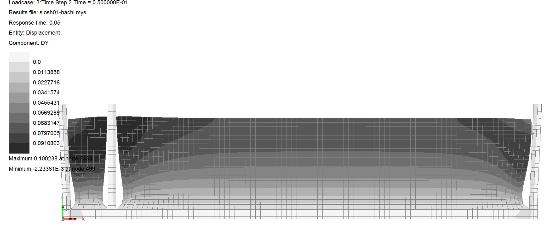

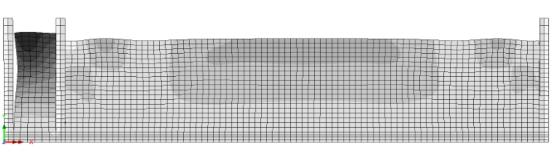

최대변위 발생시점 변위 분포도 (Hachinohe)

입력지진파별 시간이력 해석결과 (Hachinohe)
