시간이력 동적 이동하중 정의

이 스크립트는 LUSAS Programmable Interface(LPI), Python 스크립트, 그리고 Visual Basic 스크립트가 LUSAS와 함께 어떻게 사용될 수 있는지를 보여주기 위한 용도로 제공됩니다. LUSAS 소프트웨어의 구성 요소가 아니며, 자유롭게 편집하거나 수정해도 됩니다.

스크립트들은 특정 버전의 소프트웨어 릴리스를 기준으로 작성된 것이며, 사용된 방식은 이후 버전의 소프트웨어에서도 여전히 유효할 수 있습니다.

LPI 안내

페이지로 이동

LPI (VBS) 강좌

페이지로 이동

작성연도 : 2015

해석 모델에 시간에 따라 변하는 동적 이동하중을 자동으로 생성하고, 적용하는데 사용되는 스크립트 입니다. 기본 하중 변화는 사인파(Sine Wave) 형태로 정의되어 있으며, 스크립트 내 load factor 계산식을 수정하여 사용자 정의 하중 규칙으로 변경할 수 있습니다.

VBS 다운로드

스크립트 다운로드

스크립트 내용

개요

시간이력 동적 이동하중 정의 스크립트는 해석 모델에 시간에 따라 변하는 동적 이동하중을 자동으로 생성하고, 적용하는데 사용됩니다. 기본 하중 변화는 사인파(Sine Wave) 형태로 정의되어 있으며, 스크립트 내 load factor 계산식을 수정하여 사용자 정의 하중 규칙으로 변경할 수 있습니다.

하중이 매우 작거나 0에 가까운 경우 (절대값 <1.0e-6), LUSAS 해석이 불안정해질 수 있으므로 스크립트는 자동으로 1.0e-6의 최소 하중을 적용하여 모든 단계의 해를 강제로 생성합니다.

스크립트 실행 시 기존 Loadcase들은 모두 삭제되며, 원본 모델은 그대로 유지됩니다. 또한, 새로운 파일명 *_Dynamic.mdl 로 모델을 복제한 후 작업을 진행하므로 원본 손실 위험은 없습니다.

순서

고유치 해석 (Eigenvalue) 수행 : 필요한 경우, 먼저 고유치 해석을 수행하여 구조물의 고유진동수 및 적절한 시간 간격을 결정합니다.
Search Area 지정: 동적 이동 하중이 적용될 영역에 Search Area 속성을 적용합니다. Search Area가 2개 이상일 경우, 이후 스크립트 실행 중에 선택 창이 나타납니다.
해석 모델에 감쇠(Damping) 값이 올바르게 지정되어 있는지 확인합니다.
하중이 이동할 경로를 따라 Line을 그립니다. 이 때, Mesh는 적용하지 않습니다. 정의한 Line을 선택 합니다.
File → Script → Run Script 를 클릭한 후 스크립트 파일 “DynamicMovingLoad.lvb” 를 선택하고 OK를 누릅니다.
Search Area가 여러개면, 사용자가 하나를 선택합니다. Search Area가 없으면, 경고 메세지가 표시되고 필요하지 않으면 OK 누르고 계속 진행합니다.

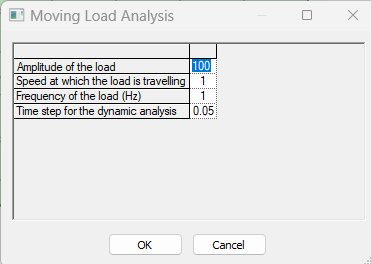

대화창에서 아래 항목을 순서대로 입력하고 OK 버튼을 클릭합니다.
Load Amplitude (최대 하중값), Load Speed( 하중 이동 속도), Load Frequency (하중 변동 주파수 또는 주기), Time Step (해석 시간 간격)
이동 하중이 모델에 자동으로 정의됩니다. 각 Time Step 별 하중 정보가 스프레드시트(excel 파일)에 작성되며, 작업폴더에 저장됩니다.
