01 최초 형상 모델링

Home
01 최초 형상 모델링

Pylon Definition 정의

KEPCO> Pylon Definition…

Pylon Wizard 모듈을 이용하여 345kV 송전철탑 해석모델을 구성하고 정해석을 수행합니다.

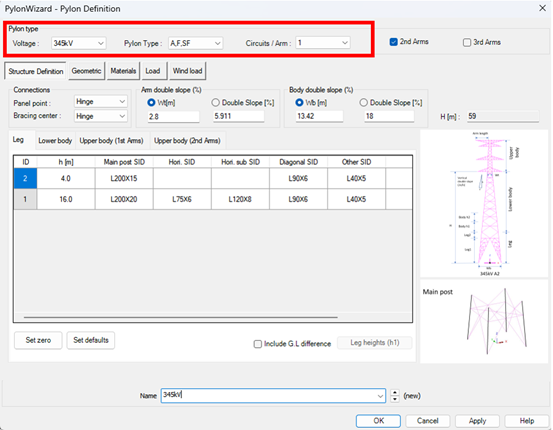

Pylon Type

345kV  A, F, SF 타입을 선택하고 입력값을 정의합니다.

Pylon configuration example.

Structure Definition

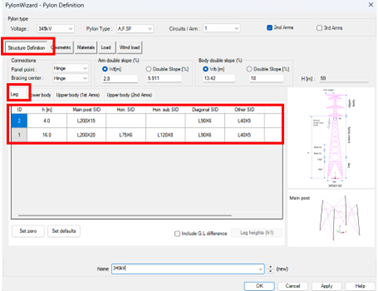

Leg, Lower body

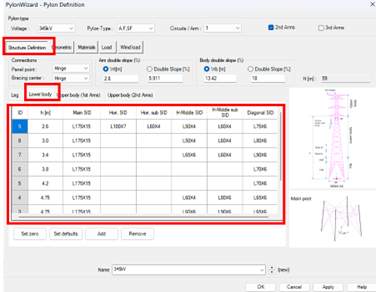

Structure Definition> Leg, Lower body 탭에서 밴드라인 하부 구조를 정의합니다.

Upper body

밴드라인을 기준으로 상부 구조물에 대한 정보를 입력합니다. 각 층의 높이, 부재의 단면 등을 정의하며, Arm이 있는 구간은 Arm의 길이, 분할수 및 Arm 부재의 단면을 정의합니다. 정의를 마치면 대화창 상단의 ‘2nd Arms’ 옵션을 체크해제 한 뒤, 다시 체크하여 ‘Upper body(1st Arms)’ 탭에 정의한 모든 입력값이 ‘Upper body(2nd Arms)’ 탭에 동일하게 정의되도록 합니다.

Upper body structure details.
Arm connection example.

송전철탑 지점으로부터 밴드라인까지의 높이(H), 하부밴딩점 폭(Wt), 대변길이(Wb) Voltage와 Pylon Type에 의해 지정된 송전철탑 최상단 폭과 사용자가 입력한 ‘Vertical double slope’ 를 이용하여 계산되어 표시됩니다.

Pylon height and width diagram.

Geometric

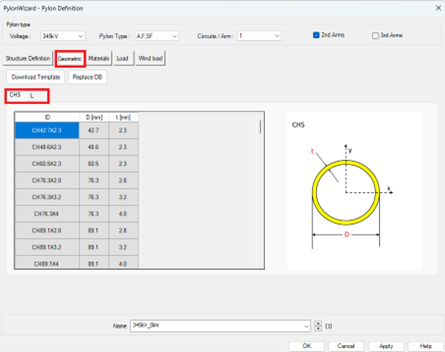

송전철탑 모델 구성에 사용할 단면 속성 데이터를 정의하는 탭으로, 기본으로 제공되는 데이터를 업데이트 또는 수정하여 사용할 수 있습니다. 본 예제에서는 모듈에서 기본으로 제공되는 데이터를 사용하였습니다.

Material

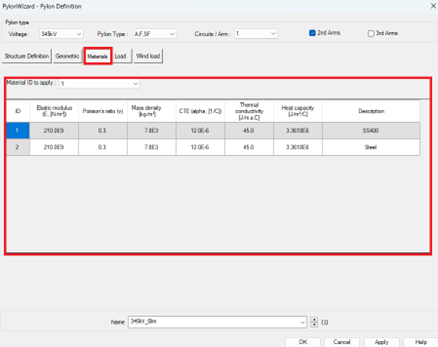

Material 탭에서 재료특성 데이터를 입력합니다. Pylon Wizard는 모든 부재에 동일한 재료특성을 정의하는 것으로 가정하며, 필요에 따라 모델러에서 추가로 재료특성을 정의 및 적용하여 해석을 수행할 수 있습니다.

Material properties table.
Model material selection example.

Load

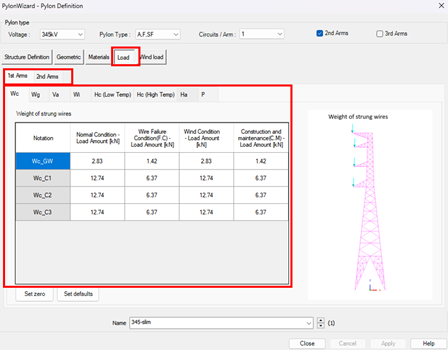

Load 탭에서 해석에 필요한 정적하중을 정의합니다. 하중은 Arm의 끝단에 집중하중의 형태로 정의하는 것으로 가정합니다. 본 예제에서는 초기값으로 정의된 하중을 적용하는 것으로 가정하였으며, 필요에 따라 생성된 모델에서 하중값을 수정하여 적용할 수 있습니다.

모델이 생성된 후의 데이터셋 수정 및 적용은 LUSAS 매뉴얼을 참고합니다.

Wind Load

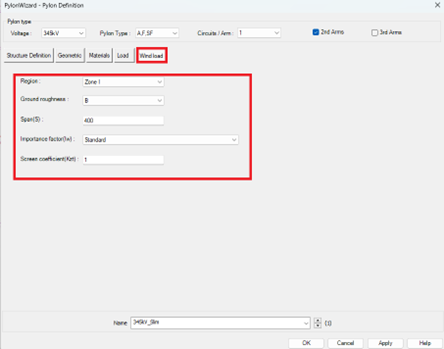

풍하중 정의를 위한 데이터를 정의한다. 해당 예제에서는 초기값을 이용하였습니다.

Wind load calculation data.
Wind load example detail.

기본모델 생성

KEPCO> Build Analysis Model…

위의 메뉴를 실행하여 정해석 모델을 구성합니다.

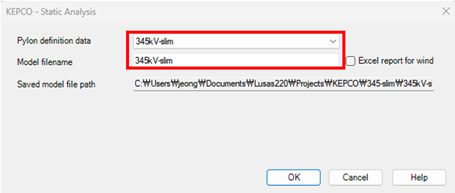

앞에서 정의한 Pylon Definition Data를 선택하고, 모델파일명을 지정합니다.

Model building interface.

모델 형상

사용자가 Pylon Definition에 정의한 값에 따라 아래와 같이 해석 모델이 구성됩니다.

Final pylon model shape.

속성 확인

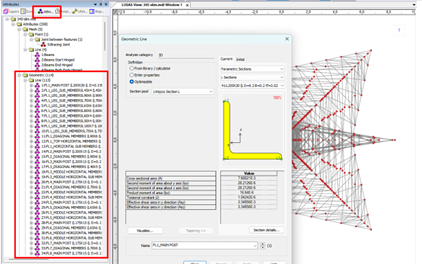

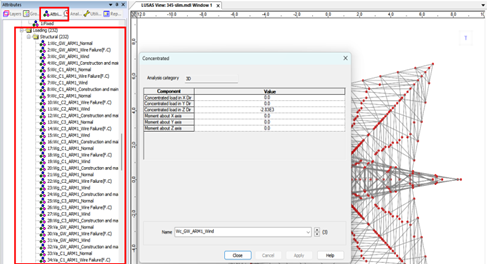

기하특성 / 하중

Geometry properties and load data.
Load application example.

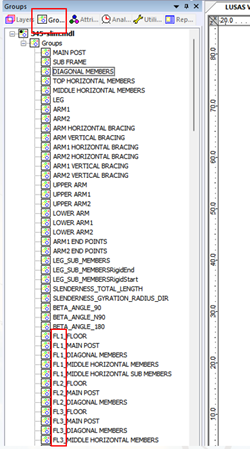

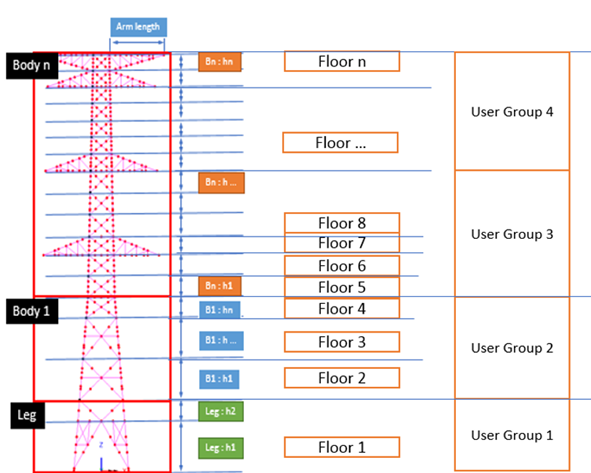

그룹 확인

Group verification interface.
Group details check.

하중조합

KEPCO> Add Combination…

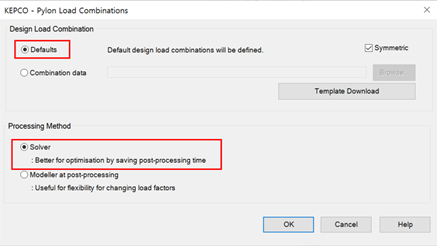

모델에 정의되어 있는 개별 하중케이스들을 대상으로 하중계수를 포함한 하중조합을 정의합니다. 본 해석에서는 ‘Default’ 옵션을 선택하여 생성된 철탑의 형상에 필요한 하중조합을 생성합니다.

Load combination settings.
Load case detail view.
  • 비대칭 구조인 경우에는 Symmetric 옵션을 해제하여야 합니다.
  • 하중조합은 Template Download 에서 양식을 얻어 수정할 수 있습니다.

해석 수행

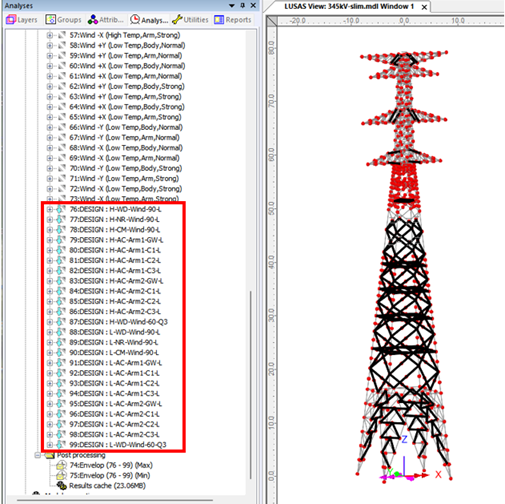

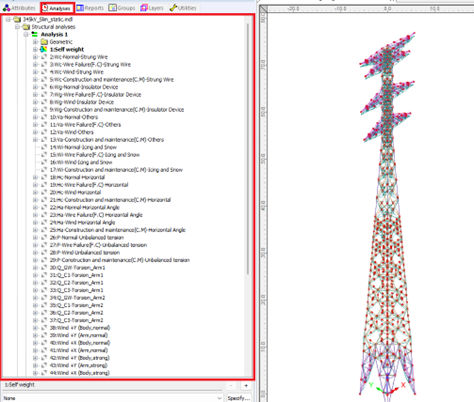

LUSAS 모델러 상단의 Solve Now 아이콘  을 클릭하여 해석을 수행합니다. 해석이 완료되면, 모델러 좌측 Treeview> Analyses 탭에서 대상 하중케이스를 ‘Set Active’하여 결과를 검토합니다.

Analysis results overview.

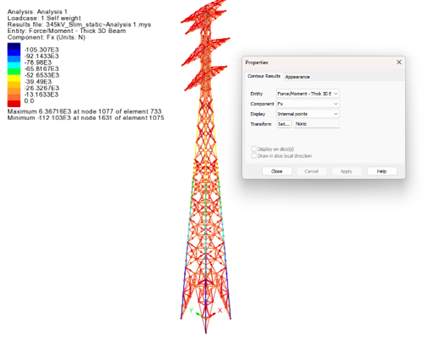

단면력 확인

Contours> Force/Moment…

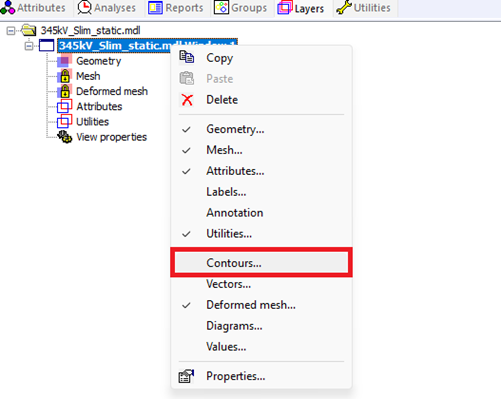

모델러 좌측 Treeview> Layers 탭에서 Contours를 추가합니다.  대화창에서 ‘Force/Moment – Thick 3D Beam, Fx’를 선택하여 단면력을 검토합니다.

Force/Moment contours display.
Detailed force analysis view.
KEPCO 가이드

01 최초 형상 모델링


02 최초 설계검토


03 최적단면 선정 및 보조재 설계


04 볼트 설계 및 최종 설계검토


05 설계 성과물 출력


06 그룹 설계 – 레그 변형 추가


07 그룹설계 – 설계검토 및 최적화


LPI 활용 기초 - 매크로 정의

LPI 란 ?

LUSAS Programmable Interfaace 를 의미하며,  반복적으로 수행하는 작업들에 대한 매크로를 정의하여 활용하는 것으로부터 LUSAS 를 플랫폼으로 하는 모델링, 해석, 설계검토, 도면작성 등의 전과정에 대한 자동화 프로그램 개발에도 활용할 수 있습니다.

작업 기록 개시

  • File > Script > Start Recording

대화창에서 파일명을 지정하면, 이후 작업들이 VBS 혹은 JS 명령문 형태로 저장됩니다.

Line 1 개 정의

모델러에서 Line 1개을 정의해 봅니다.

작업 기록 종료

  • File > Script > Stop Recording

기록을 종료합니다.

기록 내용 확인

아래와 같이 Line 을 정의하는 명령문 조합이 기록됩니다.

기록 내용 수정

아래와 같이 기록된 내용을 수정해 봅니다.
좌표를 변경시켜 가며, 총 10회 반복하도록 한 것입니다.

수정된 파일 실행

  • File > Script > Run Script

수정된 파일을 실행시키면, 아래와 같이 10 개의 Line 이 작도 됩니다.

라이센스 등록

License key 란 ?

컴퓨터 정보 또는 USB Lock 정보와 결합하여  사용할 수 있는 기능 범위 등의 정보를 저장하고 있는 텍스트 파 입니다.  유효한 Licence Key 를 프로그램에 등록하여야 LUSAS 를 사용할 수 있게 됩니다.

라이센스 등록

  • 윈도우 시작> LUSAS > Configuration Utility 실행

Add / Standalone  대화창에서 발급받은 Licence Key 파일을 선택하면 LUSAS 프로그램에 Licence Key 가 등록됩니다.

네트워크 라이센스

License key 란 ?

컴퓨터 정보 또는 USB Lock 정보와 결합하여  사용할 수 있는 기능 범위 등의 정보를 저장하고 있는 텍스트 파 입니다.  유효한 Licence Key 를 프로그램에 등록하여야 LUSAS 를 사용할 수 있게 됩니다.

네트워크 라이센스 란 ?

LUSAS Network License Manager 를 설치한 컴퓨터를 License Server 라고 할 때, License Key 는 License Server 에 등록합니다.

Network License 2 User 를 구매하였다면, License Server 와 네트워크로 연결되는 어느 컴퓨터에서건 최대 2 사람이 LUSAS 를 사용할 수  있게 됩니다.

이 때, Modeller 와 Solver 는 별도로 인지하므로,  오랜 시간이 소요되는 해석 작업을 2 대의 컴퓨터에서 수행 시키고 나머지 2대에서 모델링 작업을 수행할 수 있습니다.

네트워크 라이센스 등록

License key 란 ?

컴퓨터 정보 또는 USB Lock 정보와 결합하여  사용할 수 있는 기능 범위 등의 정보를 저장하고 있는 텍스트 파 입니다.  유효한 Licence Key 를 프로그램에 등록하여야 LUSAS 를 사용할 수 있게 됩니다.

네트워크 라이센스 등록

  • 윈도우 시작> LUSAS > LUSAS Server Utils 실행

아래와 같은 대화창에서 발급받은 Licence Key 파일을 선택하면 LUSAS 프로그램에 Licence Key 가 등록됩니다.

네트워크 클라이언트 라이센싱

라이센스 서버 란 ?

컴퓨터 정보 또는 USB Lock 정보와 결합하여  사용할 수 있는 기능 범위 등의 정보를 저장하고 있는 텍스트 파일을 Licence Key 라고 합니다. 네트워크 라이센스를 구매한 경우, USB Lock 이 연결하고 Network Licence Manager 프로그램을 설치한 컴퓨터를 ‘라이센스 서버’ 라고 부릅니다.

라이센스 서버 등록

  • 윈도우 시작> LUSAS > Configuration Utility 실행

LUSAS를 사용하고자 하는 컴퓨터에서, Configuration Utility를 열고, Add / Existing network license  의 대화창을 열면, License Sever 컴퓨터의 아이피 혹은 컴퓨터 이름이 자동으로 표시됩니다.

표시되지 않는 경우는 직접 IP Address 를 입력하면, License Server 에 설치된 Network Licence Manager 를 확인하고 연결합니다.

연결이 완료되면, 이 컴퓨터에서 LUSAS 를 사용할 수 있게 됩니다.
