04 볼트 설계 및 최종 설계검토

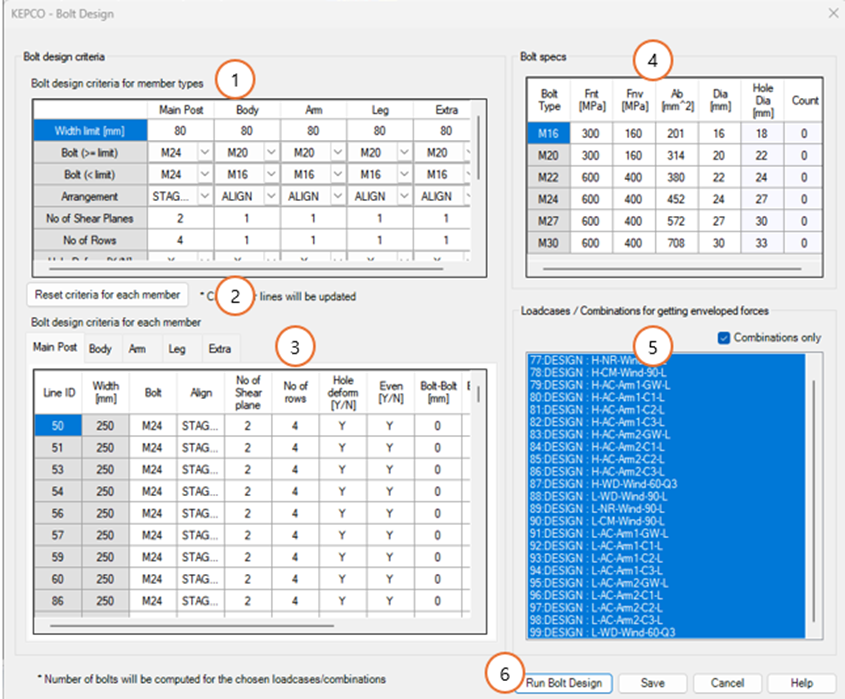

1.    볼트 설계조건 결정

각 부재별로 볼트연결에 필요한 볼트 수량을 결정합니다.

• 각 그룹별로 사용할 볼트의 종류, 볼트배치 방법 등을 결정
• 각 부재별 볼트설계 조건의 초기값으로, (1) 의 조건들을 일괄 반영 (버튼 클릭)
• 각 부재별 수정이 필요한 경우 개별 수정
• 볼트 제원 확인
• 볼트 설계에 적용할 하중케이스(하중조합) 선택
• 지정한 조건에 따라 볼트설계 실행

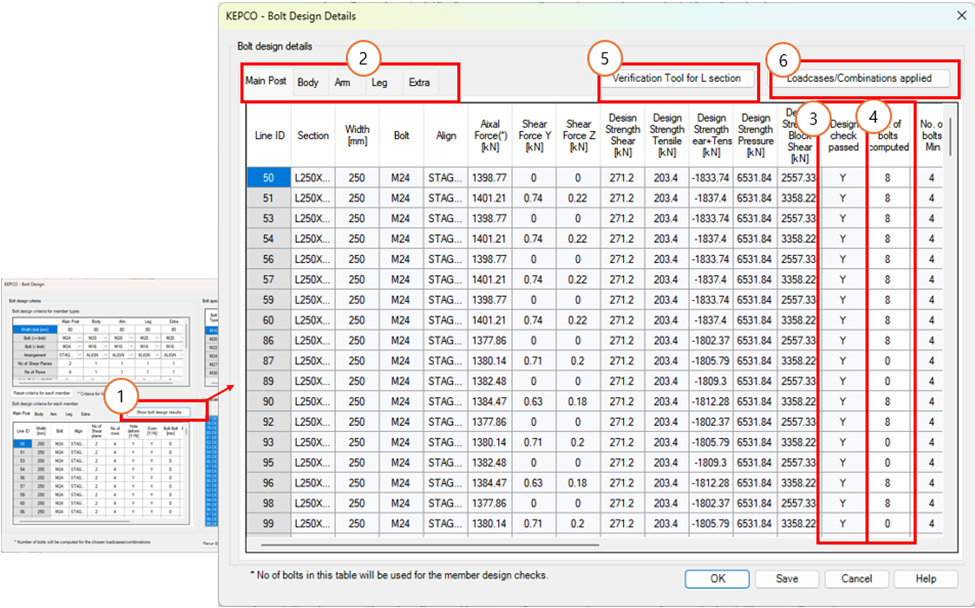

1.    볼트설계 결과 확인

• 이전 대화창에서 ‘Show bolt design results’ 버튼 클릭 ( 볼트설계 완료 후 표시됨)
• 그룹별 부재 목록 확인
• 지정한 배치조건으로 배치가 불가능한 경우 N 으로 표시
• 부재 한쪽 끝단 연결에 필요한 볼트 개수
• 볼트 설계 과정에 대한 검증
• 볼트 설계에 적용된 하중케이스(하중조합) 목록

2.    볼트설계 검증

• 부재번호 (Line번호)를 입력한 후 클릭하여, 볼트설계 검토 과정 확인
• 지정한 조건에 따라 계산된 볼트 수량
• 볼트수량을 변경하여 시뮬레이션

3.    볼트설계를 포함한 설계검토

볼트가 배치되면, 이에 따라 부재의 유효 순단면적이 감소하므로, 볼트 배치 후에도 여전히 부재가 설계기준을 만족하는지를 다시 점검하여야 합니다.

KEPCO> Enable Design Check…

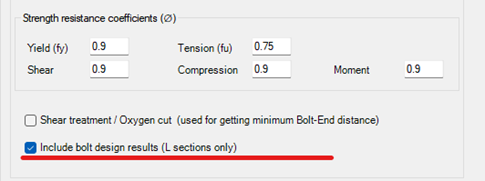

볼트설계가 완료되면, 볼트설계 결과를 설계검토에 반영할 것인지를 선택할 수 있도록 대화창이 변경되며, 볼트설계 결과를 반영하도록 기본설정이 됨을 확인할 수 있습니다.

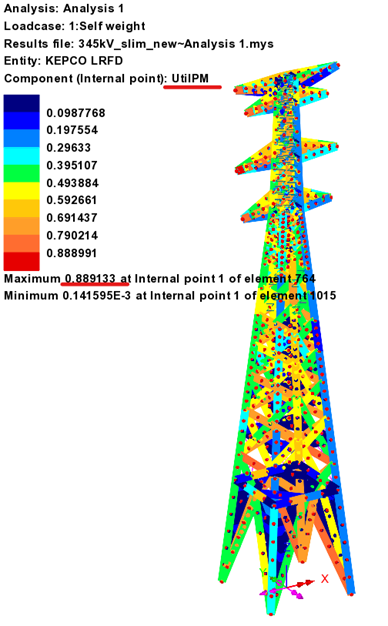

부분적으로 결과의 변화가 있었을 것이나, Utilisation 최대값은 변하지 않는 것으로 확인된다. 최대값이 볼트 설계 전후에 달라지지 않는 것은, 볼트에 의한 유효 순단면적의 변화는 인정부재에만 해당하며, Utilisation 최대는 통상 압축부재에서 발생하기 때문인 것으로 이해할 수 있습니다.

참고 사항

• Enable Design Check 대화창에서 OK 버튼을 클릭하면, 모든 설계검토를 수행하게 됩니다.
