05 설계 성과물 출력

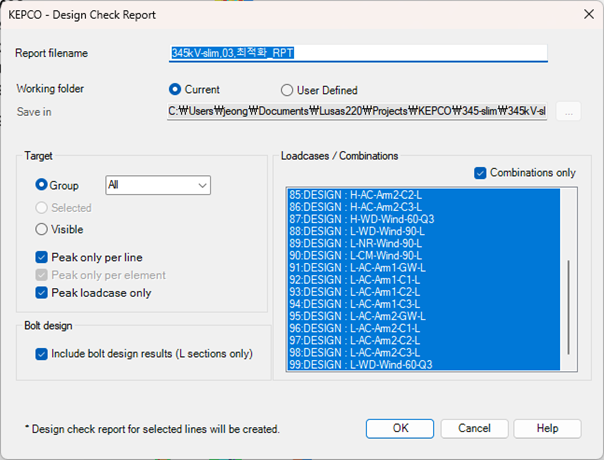

구조계산서 출력

KEPCO> Design Check Report…

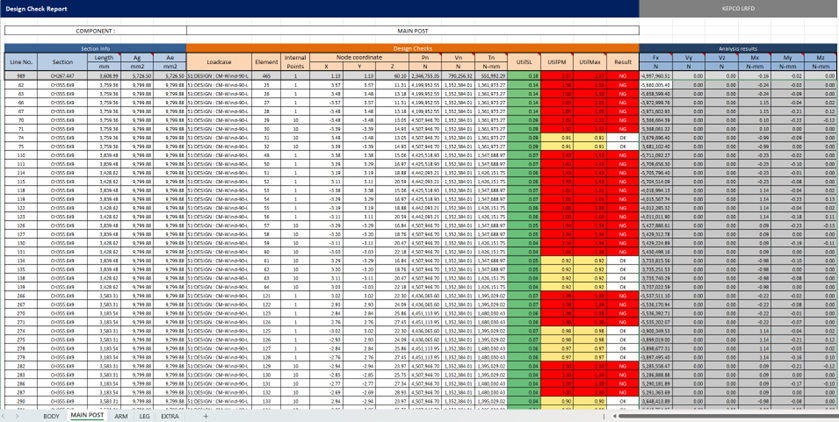

앞에서 정의한 설계기준에 따라 수행한 설계 검토 보고서를 출력합니다.

• Peak only per line 을 선택하면, 부재 내 구조해석결과가 유효한 모든 위치에서의 결과를 비교한 후 각 부재번호별로 UtilPM기준으로 가장 큰 값 1개를 정리
• Peak loadcase only 를 선택하면, 검토 대상이 되는 하중조합 결과를 모두 비교한 후 UtilPM 최대값이 발생하는 하중조합 결과만을 출력하고, 어느 하중조합의 결과인지를 표시

검증 보고서 출력

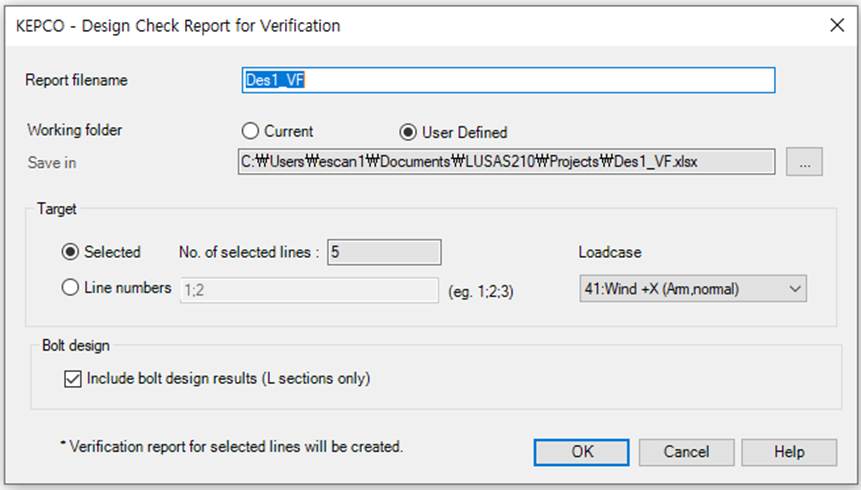

KEPCO> Design Check Verification Report…

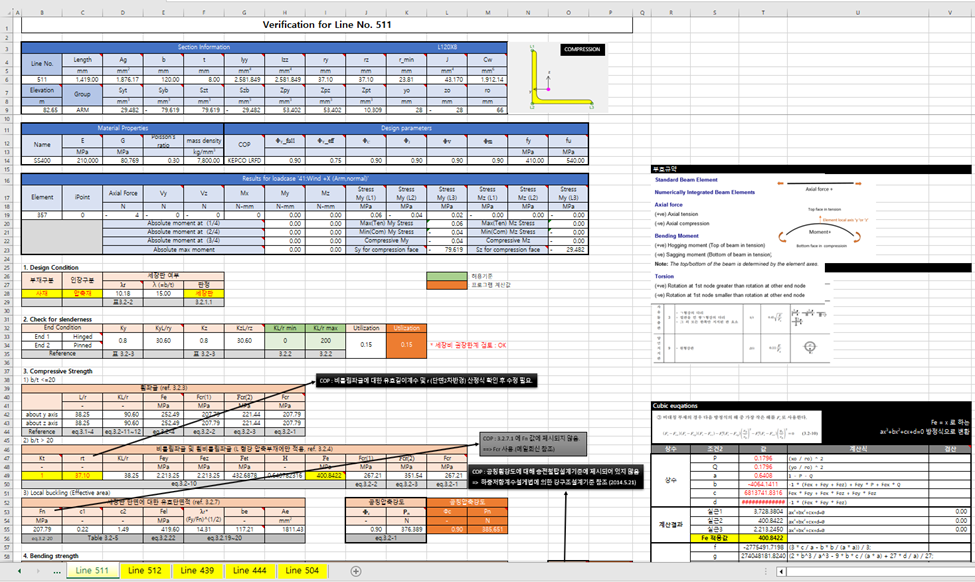

설계검토 과정과 결과를 검증하고자 하는 부재 (Line)들을 선택하거나, Line 번호를 지정하여, 부재의 제원, 발생 단면력, 설계검토 과정을 정리한 Excel 파일을 출력합니다.

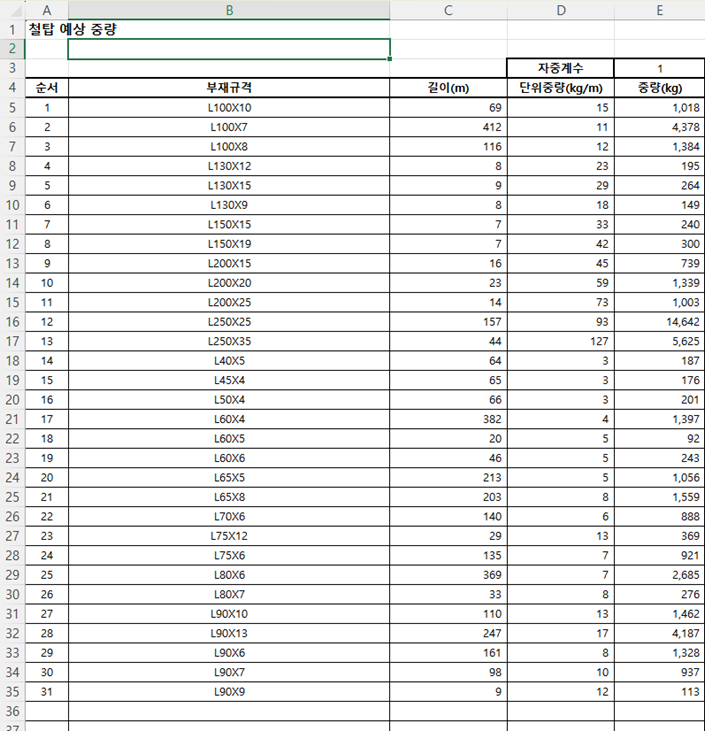

물량 산출

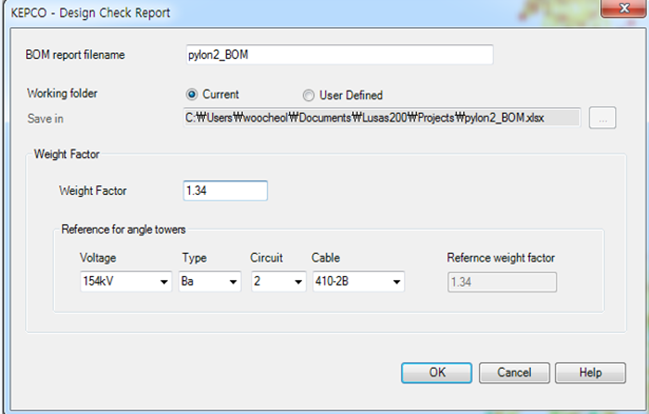

KEPCO> BOM Report…

각 부재에 사용된 단면 형상 종류별로 총 길이와 중량을 정리합니다.

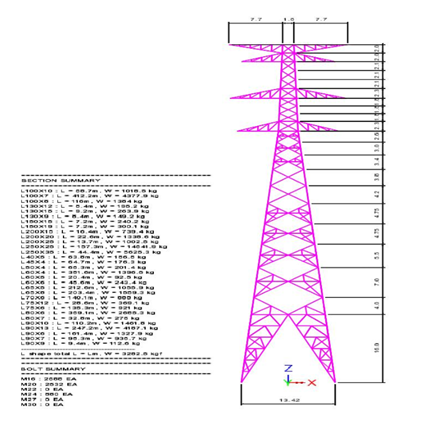

도면 출력

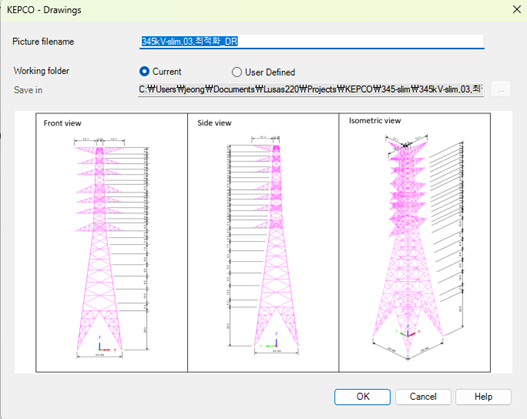

KEPCO> Drawings …

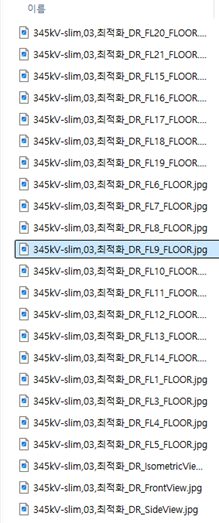

정면도, 측면도, 후면도와 각 층별 도면을 출력합니다.

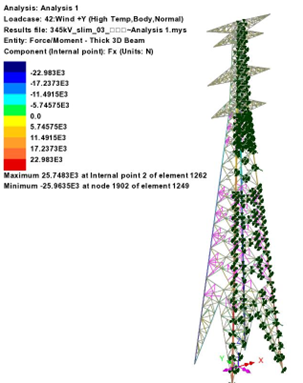

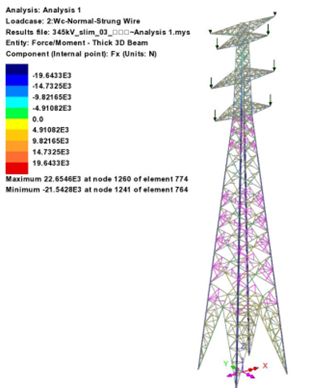

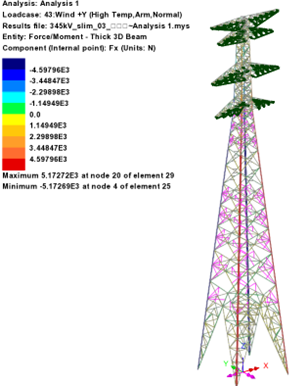

이미지 생성

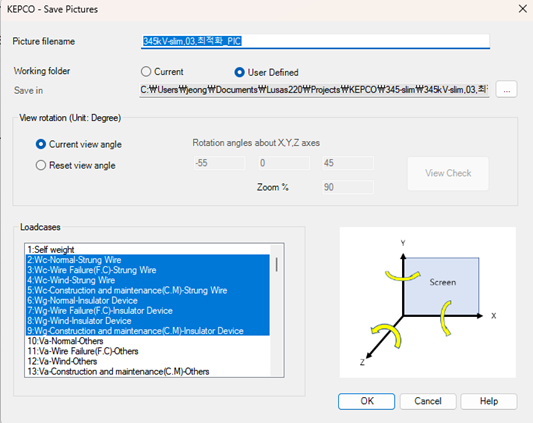

KEPCO> Picture Save …

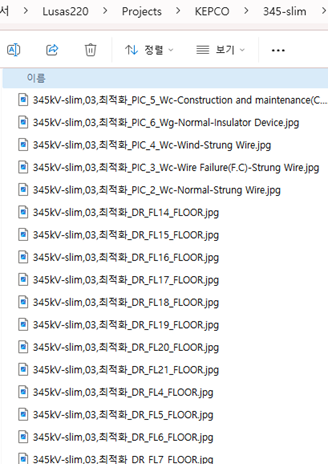

하중케이스별로 달라지는 이미지 (하중재하도, 단면력 콘타 등) 등 보고서 작성에 필요한 모델 관련 이미지를 하중케이스별로 일괄 생성합니다.
