06 그룹 설계 – 레그 변형 추가

개요

같은 형상의 상부구조를 공유하면서, Leg 가 연결되는 위치와 높이가 다른 여러 개의 철탑에 대해 일괄 설계검토를 수행하는 방법을 정리합니다.

메뉴 및 대화창

KEPCO>Add Leg Variations

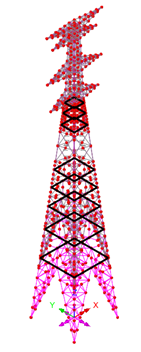

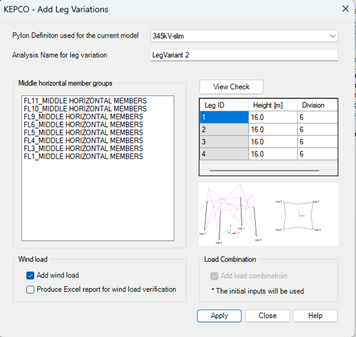

Leg 를 추가할 수평재를 선택하고, 레그의 높이와 등분수를 지정하면
– 지정된 위치에 Leg 를 추가한 별도의 철탑에 대한 해석을 수행할 수 있도록
– 동일한 모델에 별도의 Analysis 가 추가됩니다.

최초 모델의 Analysis 는 ‘Analysis 1’ 이라는 이름으로 생성되며, 추가되는 Analysis 는 대화창에서 명칭을 임의로 지정할 수 있으며, 기본값은 ‘LegVariant 1’, ‘LegVariant 2’ 등과 같이 지정됩니다.

변경사항 확인

Analysis 생성

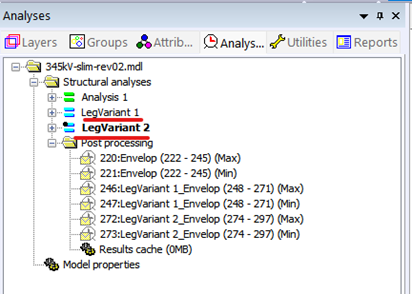

LUSAS는 단일 해석 모델 내 복수의 Analysis 를 생성하여, 같은 모델에 대하여 여러 종류의 해석을 수행할 수 있습니다. 아래 그림과 같이 기본 Analysis 1 에 추가하여 LegVariant 1, LegVariant 2 등 Leg 를 지정한 수평재에 연결한 모델에 대한 해석을 수행하는 Analysis 가 추가됩니다.

Deactivate 설정

Analysis 1

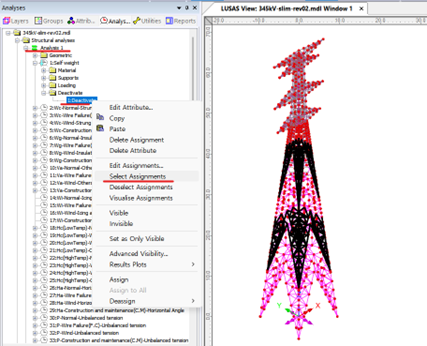

Analysis 1 의 첫 번째 하중케이스를 보면 Deactivate 가 정의되어 있습니다. Deactivate 는 추가로 작도된 Leg 에 적용되어 있으며, 이들은 모델에 포함되어 있으나 Analysis 1의 해석 대상에는 포함되지 않는다는 의미가 됩니다.

LegVariant 1

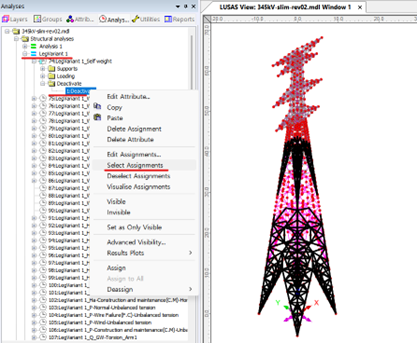

같은 방식으로 LegVariant 1 의 첫 번째 하중케이스에도 Deactivate 가 정의되어 있으며, 여기에 해당하는 부재는 모델에 포함되어 있으나 LegVariant 1의 해석 대상에는 포함되지 않는다는 의미가 됩니다.

해석 대상 구조 형상 확인

KEPCO > Visualize Leg Variations …

정의된 Analysis 제목을 선택하여 [View Check] 버튼을 클릭하면, 각 Analysis 에서 해석 대상이 되는 구조물의 형상을 확인할 수 있습니다.

풍하중 정의

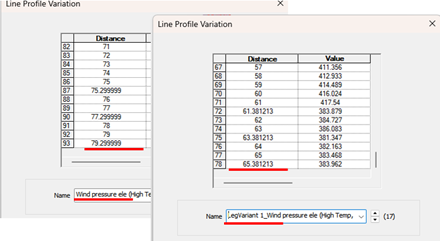

최초 철탑은 총 높이가 79.3m 이므로 이에 대해 풍하중이 정의되어 있으나, LegVariant1 모델은 높이가 달라져 65.38m 까지 정의된 것을 확인할 수 있습니다.

하중조합 생성

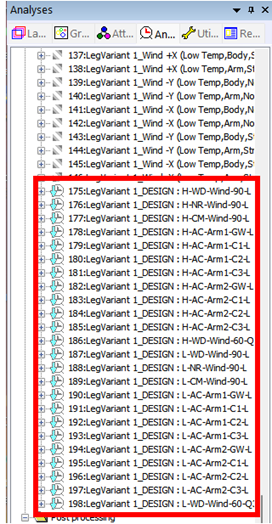

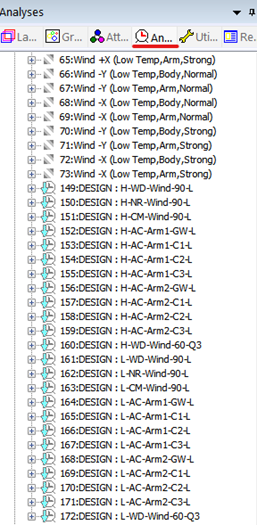

Analysis 1 에 하중조합을 생성한 상태라면, 동일한 조건을 적용하여, 다른 해석 모델에 대해서도 생성됩니다. 구분을 위해서, 제목 앞에 ‘LegVariant 1’ 이 추가되어 정의됩니다.

Analysis 1 에 하중조합을 생성하지 않은 상태로 Leg Variation 을 추가하였다면, KEPCO > Add Load Combination 메뉴을 실행하여 각 해석 모델에 대해 각각 하중조합을 새로이 생성합니다.
