07 그룹설계 – 설계검토 및 최적화

해석 및 결과 처리

해석 수행

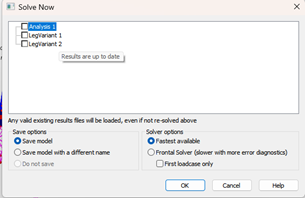

아이콘을 눌러 해석을 수행하면, 추가된 Analysis 들에 대해 각각 개별적으로 해석을 수행하는 것을 확인할 수 있습니다.

단면력 콘타 예시

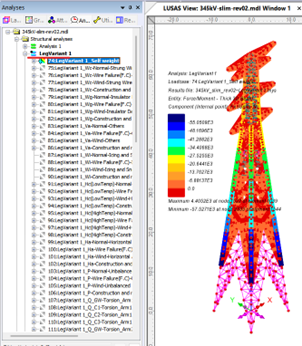

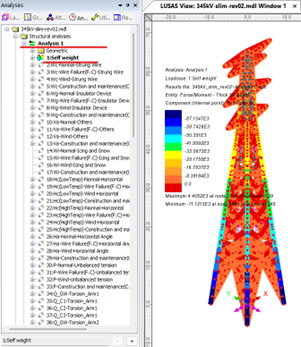

각 Analysis 별로 해석이 수행되었으므로, 결과도 관련된 부재에 대해서만 출력됩니다. (좌측 이미지는 Analysis 1 에 대한 결과, 우측 이미지는 LegVariant 1 에 대한 결과임)

보고서 출력

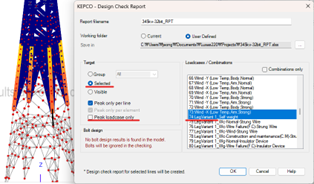

Analysis 1 모델에만 사용되는 Line 을 선택한 후 각 하중케이스별 결과를 모두 출력하도록 지정하고, Analysis 1 에 적용되는 하중케이스와 LegVariant 1 에 적용되는 하중케이스를 대상으로 보고서를 출력해 보면, Analysis 1 에 포함되는 하중케이스에 대한 결과는 정상 출력되며, LegVariant 1 에 포함되는 하중케이스에 대한 결과는 해당 부재가 존재하지 않는 상태이므로 0 으로 출력됩니다.

최적화

One Time Optimisation

추가된 Leg 부재에는 최초 모델에서 적용된 단면 형상이 그대로 사용되는데, 예를 들어 FL1_DIAGONAL_MEMBERS 단면이 적용된 부재를 선택해 보면 아래 그림과 같이 확인할 수 있습니다.

단면 최적화는 단면 형상 (기하특성)이 적용되어 있는 모든 부재의 결과를 취합하여 수행됩니다. 최적화 대상 하중케이스에 각 LegVariant 에 대한 해석 결과를 포함시키면, LegVariant 1, LegVariant 2 등 정의한 모든 철탑 형상에 대해 설계기준을 만족하도록 최적의 단면이 선정됩니다.

Full Optimisation

Full Optimisation 은 최적화를 위한 Iteration 별로, 각 해석 모델별로 해석을 수행해야 합니다. LUSAS V23.0 에서는 지원되지 않으며, 추후 실용성, 데이터 처리량의 수준 등을 고려하여 개발 여부를 결정할 예정입니다.

도면 출력

KEPCO > Drawings …

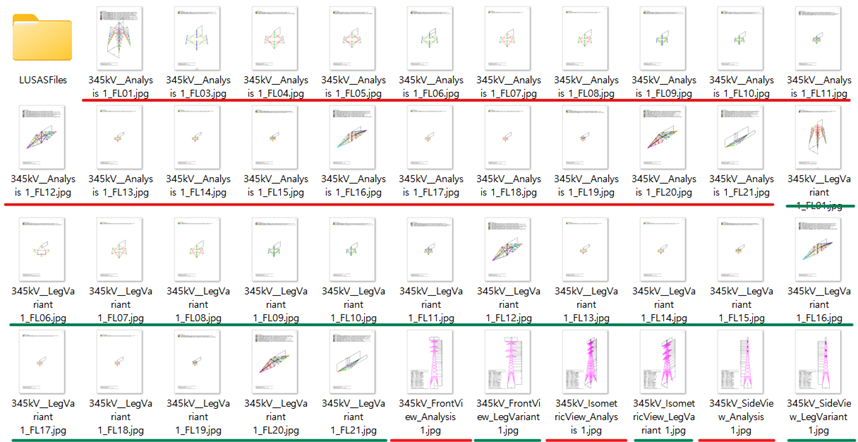

아래와 같이 지정한 폴더에 각 Analysis 별로 도면을 출력합니다.

BOM 보고서

KEPCO > BOM Report …

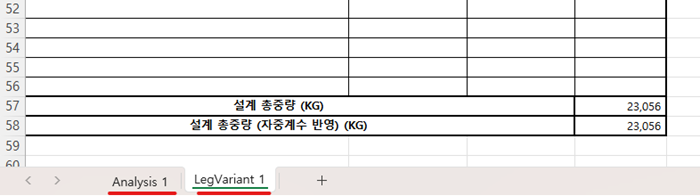

주요 부재 별로 길이와 중량을 Excel 보고서 형태로 출력합니다. Leg 가 추가된 Analysis 가 존재하는 경우, 각 Analysis 별로 분류하여 물량을 정리합니다.
