부재 단면 최적화
모델에 반영되어 있는 단면정보를 해석 결과와 설계 검토 결과를 바탕으로, 설계기준을 충족하는 범위 내에서 가장 작은 부재를 배치하고자 할 때 단면 최적화 기능을 활용합니다.
One-time Optimisation
KEPCO> One-time Optimisation…
특정 부재를 대상으로 지정한 Loadcase에 대해 한 번의 최적화를 수행하고 변경된 단면이 설계기준을 만족하는지 확인하는 과정을 수동으로 반복하는 방법입니다. 사용자가 지정한 부재를 대상으로 한 번의 최적화 과정을 거치기 때문에 단면 최적화에 소요되는 시간이 짧은 장점이 있습니다.
단, 각 부재별 단면의 크기가 달라지면, 동일한 외력에 대한 응력분배가 달라지며 풍하중은 단면의 크기에 따라 하중의 크기도 달라지므로 해석결과도 달라지게 됩니다. 따라서 One-time Optimistion에 따라 부재의 크기가 변경되면, 변경된 모델에 대해 해석을 다시 수행하여 설계검토를 다시 수행해야 합니다.
‘Utilisation target to achieve’ 값은 0.9로 정의되어 있으나, 필요에 따라 사용자가 값을 수정하여 단면 최적화 수행에 적용할 수 있습니다. 최대 UtilPM이 0.9가 넘지 않도록 단면을 최적화 하는 경우, ‘Utilisation target to achieve’ 값을 0.8로 설정 후 최대 UtilPM이 0.9이내인지를 판단하는 방식으로 단면 최적화를 단순화 할 수 있습니다.
주주재를 대상으로 전체 하중조합에 대해 한 번의 최적화를 수행합니다.
Full Optimisation
Full Optimisation은 최초 가정된 단면으로 설계검토를 수행한 후, Utilisation (= 발생 단면력 / 설계강도) 가 지정한 설계 기준을 초과하면 더 강한 부재로 교체하고, 지정한 설계기준을 만족하면 경량의 부재로 교체하는 형태의 시행착오를 반복함으로써 최적의 단면설계안을 도출합니다.
최적화 단면 종류 지정

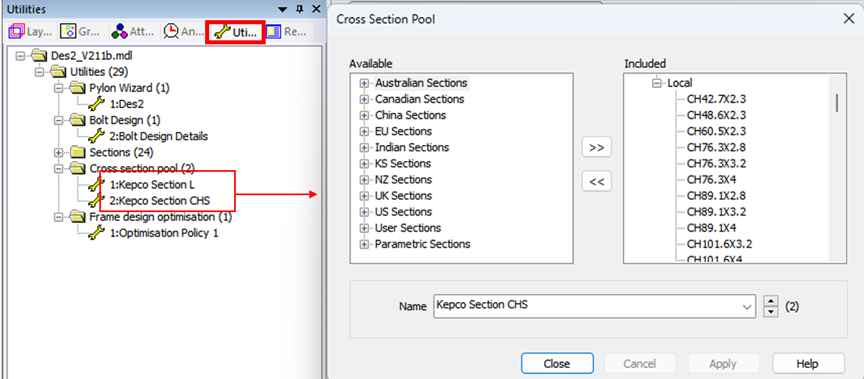

KEPCO> Optimisation Pool…
모델링 생성과정에서 ‘Pylon Definition>Geometric’ 탭에서 지정한 단면정보들을 사용하여 자동으로 생성되므로, 사용자가 별도로 수정할 필요는 없으나 최적화에 사용할 단면의 종류를 변경하고자 할 때 필요합니다.
최적화 단면 종류 지정

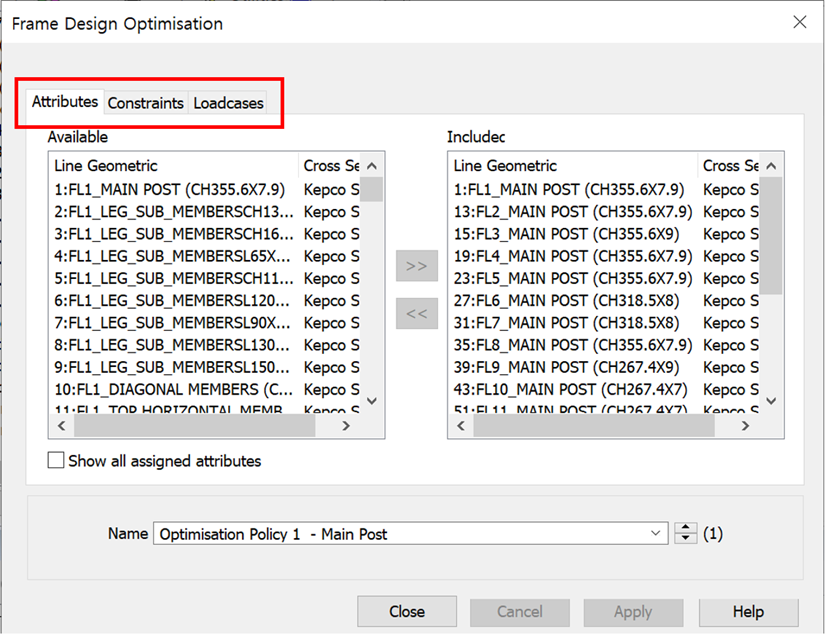

KEPCO> Section Optimisation…
최적화를 수행할 대상 부재의 목록과 기준들을 지정합니다. 앞서 하중조합을 생성하는 단계에서 최적화 정책 기본값을 자동으로 생성하므로, 조건을 변경하지 않는 경우 별도로 지정할 필요가 없습니다.
최적화 수행

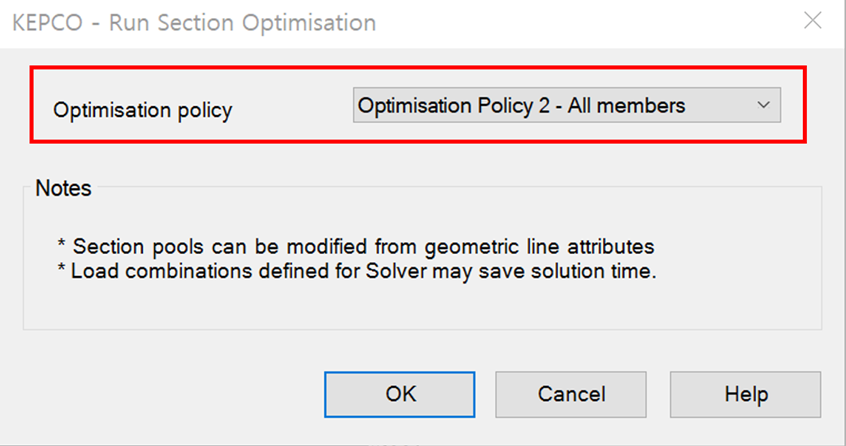

KEPCO> Run Optimisation…
최적화 조건을 선택하여, 최적화를 수행합니다.

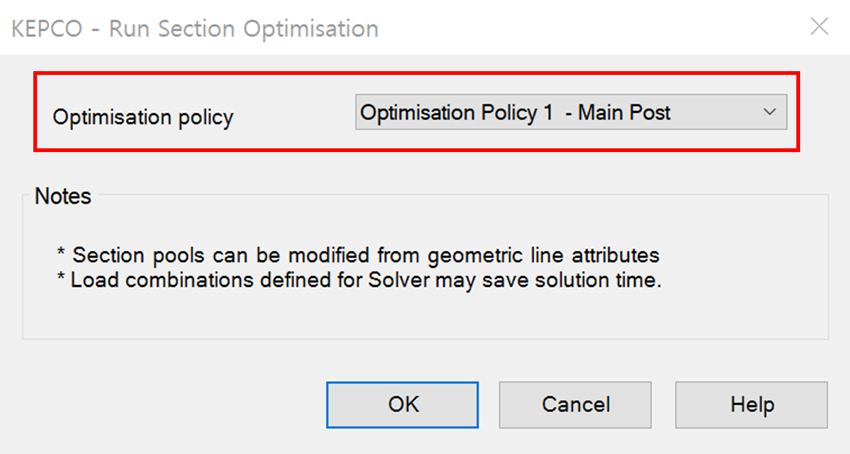

주주재에 대한 단면최적화 수행 후, 최적화 단면을 Geometric Line의 Initial Section으로 지정하고 나머지 부재에 대해 단면 최적화를 수행합니다.
