단면설계에 따른 물량산출 비교
765kV A type 모델을 Pylon 모듈로 구성하여 단면설계 수행 전 산정한 부재의 총 중량과 부재 단면설계 최적화 과정을 거친 후 산정한 설계 총 중량을 비교합니다.

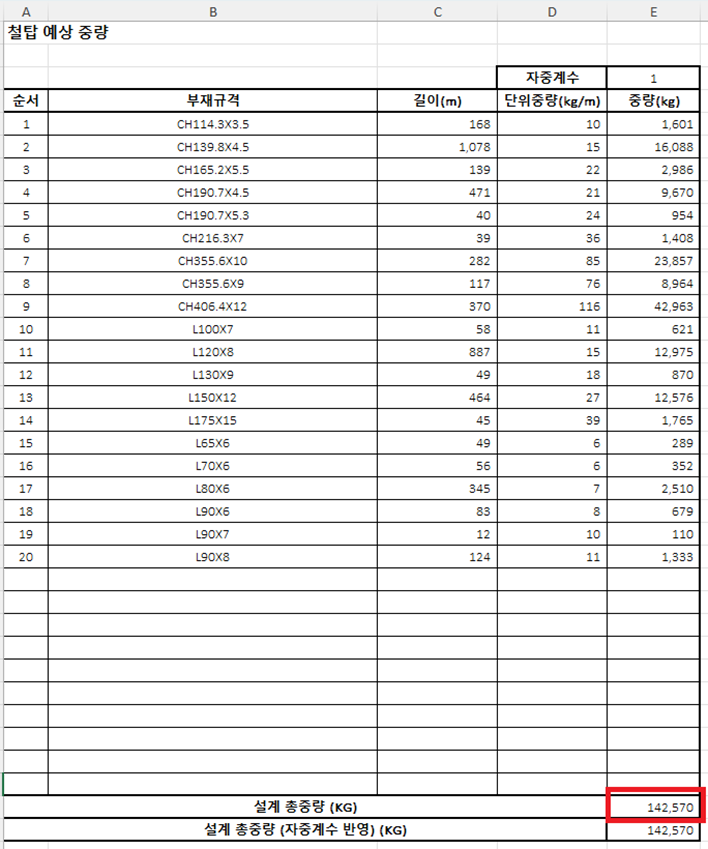

부재 단면설계 최적화 전 물량산출
KEPCO> BOM Report…
부재 단면설계 최적화 후 물량산출
KEPCO> BOM Report…
One-time Optimisation (주주재)
주주재를 대상으로 하중조합에 대해 ‘One-time Optimisation’ 기능을 이용하여 부재 단면 설계 최적화를 수행하였습니다. 단면설계 전(142,570kg)과 비교하였을 때 11.77% 감소하였습니다.
One-time Optimisation (주주재 + 나머지 부재)

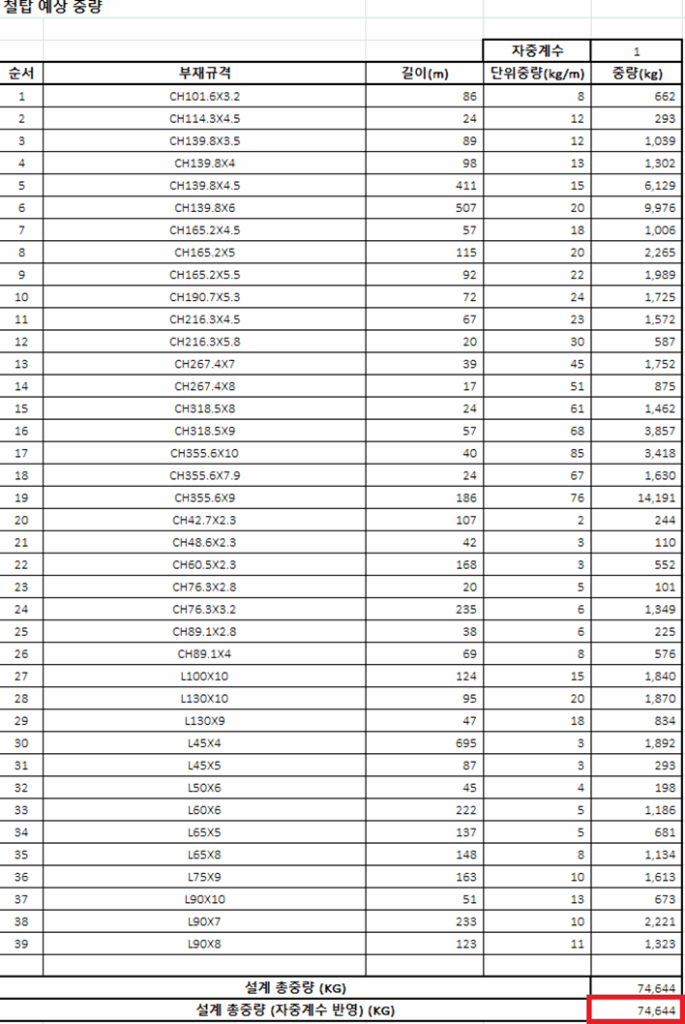

주주재를 포함, 나머지 부재를 대상으로 하중조합에 대해 ‘One-time Optimisation’ 기능을 이용하여 부재 단면 설계 최적화를 수행하였습니다. 단면설계 전(142,570kg)과 비교하였을 때 47.64% 감소하였습니다.
Full Optimisation (주주재)

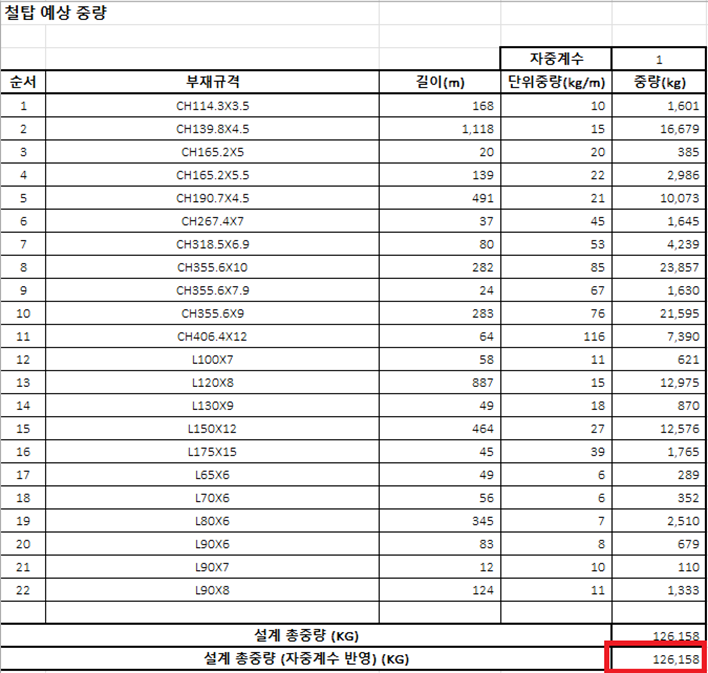

주주재를 대상으로 하중조합에 대해 ‘Run Optimisation’ 기능을 이용하여 부재 단면 설계 최적화를 수행하였습니다. 단면설계 전(142,570kg)과 비교하였을 때 14.458% 감소하였습니다.
Full Optimisation (주주재 + 나머지 부재)
주주재를 포함, 나머지 부재를 대상으로 하중조합에 대해 ‘Run Optimisation’ 기능을 이용하여 부재 단면 설계 최적화를 수행하였습니다. 단면설계 전(142,570kg)과 비교하였을 때 14.458% 감소하였습니다.
