상세 매뉴얼

LUSAS 설치 및 라이선스키 등록 방법과 송전철탑 자동화 모듈 설치 프로세스를 안내합니다. 이 가이드는 한국전력공사 소속의 사용자들이 LUSAS 소프트웨어를 효과적으로 사용할 수 있도록 돕습니다.

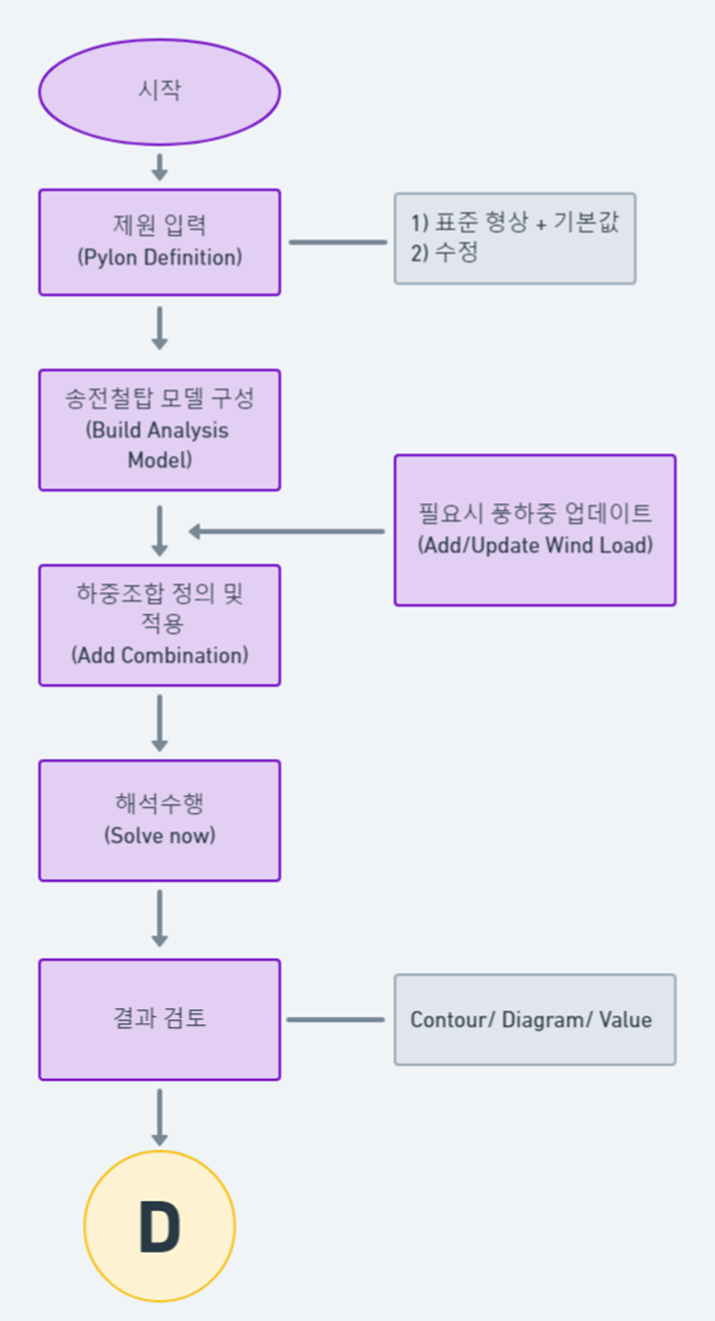

자동화 프로그램을 사용하여 철탑을 설게하는 과정을 도표로 정리하였습니다.

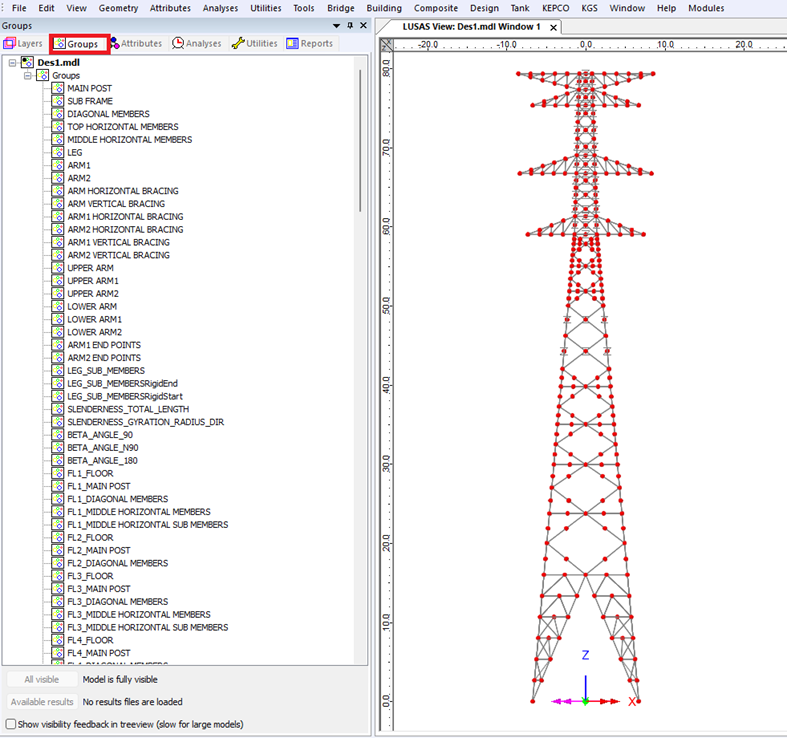

LUSAS를 사용하여 송전철탑의 Pylon Definition을 정의하고 해석 모델을 구성하는 방법에 대해 알아봅니다. 각종 구조하중을 적용하여 필요한 제원을 정확하게 설정하고, 해석 결과를 효과적으로 활용하는 방법을 설명합니다.

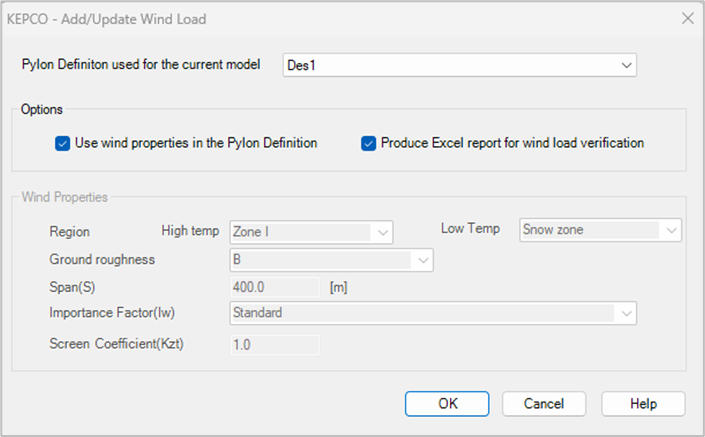

이 글에서는 풍하중의 정의와 철탑 해석 모델에의 적용 방법을 설명합니다. 풍하중의 크기 계산, 높이에 따른 풍압력의 변화, 그리고 검증 보고서 작성을 통해 풍하중 검증 절차를 상세히 다룹니다. 풍하중에 대한 이해를 높여 효율적인 구조물 설계를 지원합니다.

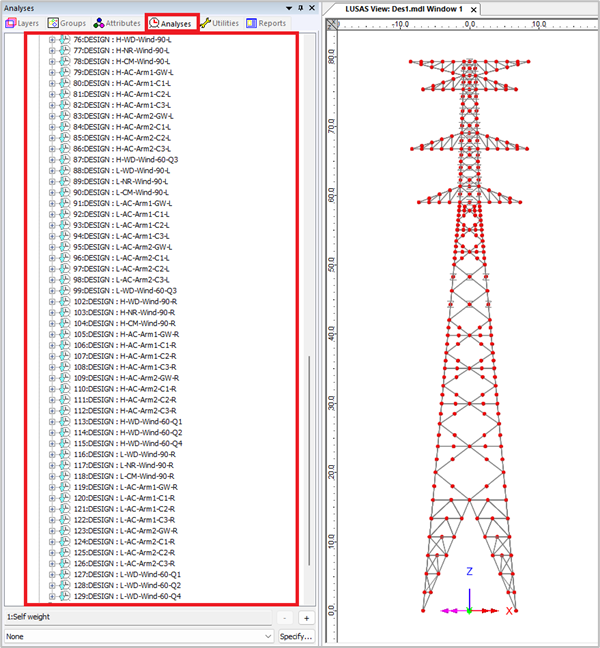

하중조합 생성 과정과 구조해석을 위한 최적화된 방법에 대해 알아보세요. 하중케이스와 하중계수를 효과적으로 정의할 수 있는 엑셀 템플릿 사용법과 Symmetric 옵션을 통한 중복 하중조합 제외 방법을 설명합니다.

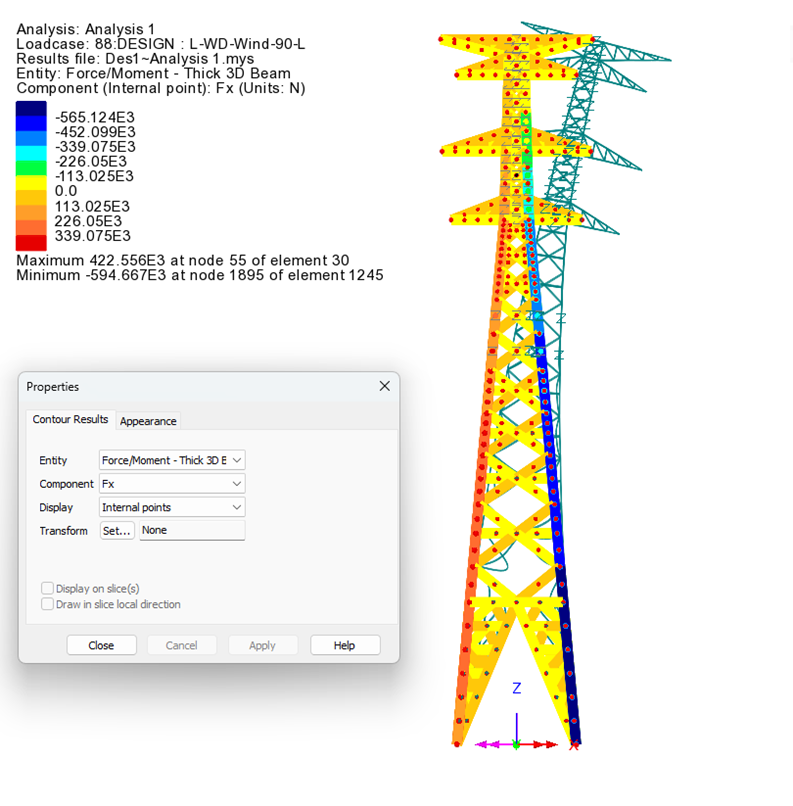

해석 수행을 통해 하중케이스의 결과를 검토하고, 응력콘타 및 처짐형상을 효율적으로 확인합니다. 이 과정은 구조 해석 시 필수적인 단계로, 엔지니어링 분야에서 중요한 역할을 합니다.

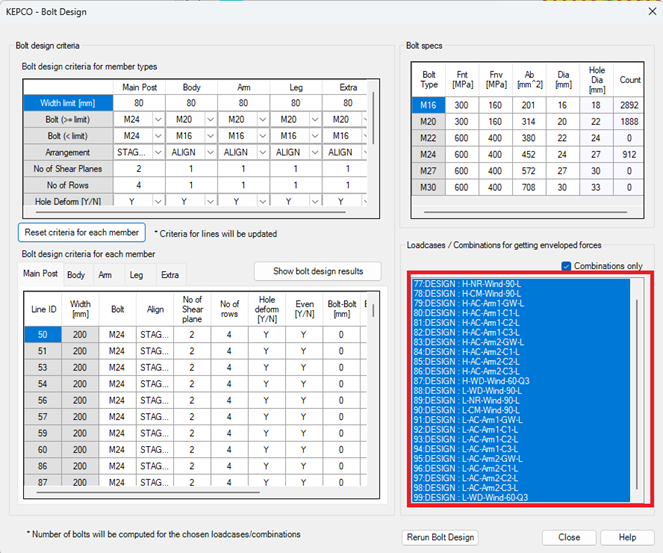

볼트 설계에서 축력과 전단력을 기반으로 부재 연결부에 사용될 볼트의 적절한 개수를 결정하는 과정과 관련된 기준을 소개합니다. 강관 및 다양한 부재 유형에 대한 설계 기준을 이해하고, 하중 케이스를 고려하여 최적의 볼트 수량을 산출하는 방법을 설명합니다.

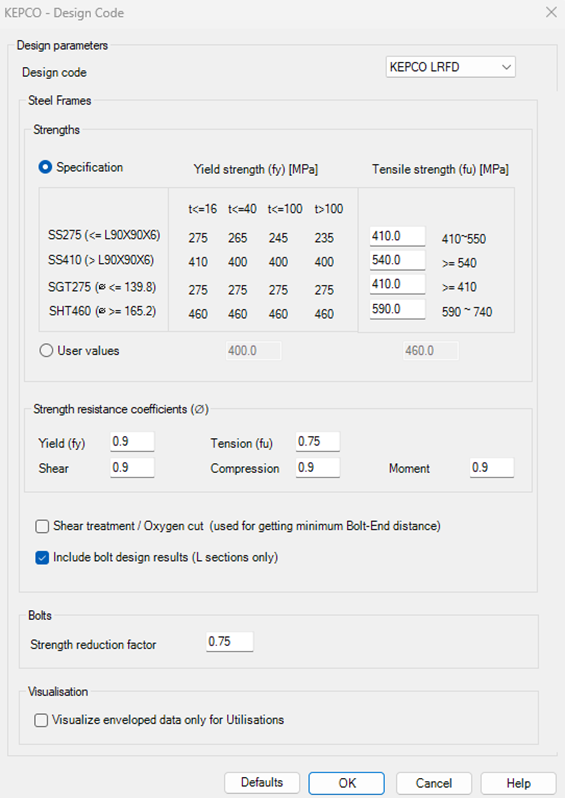

설계기준을 정의하고 구조계산서 출력을 통해 부재설계 검증을 실시합니다. 이 과정에서는 강재의 공칭강도 및 설계검토 결과를 분석하여 안전한 구조물 설계에 기여합니다.

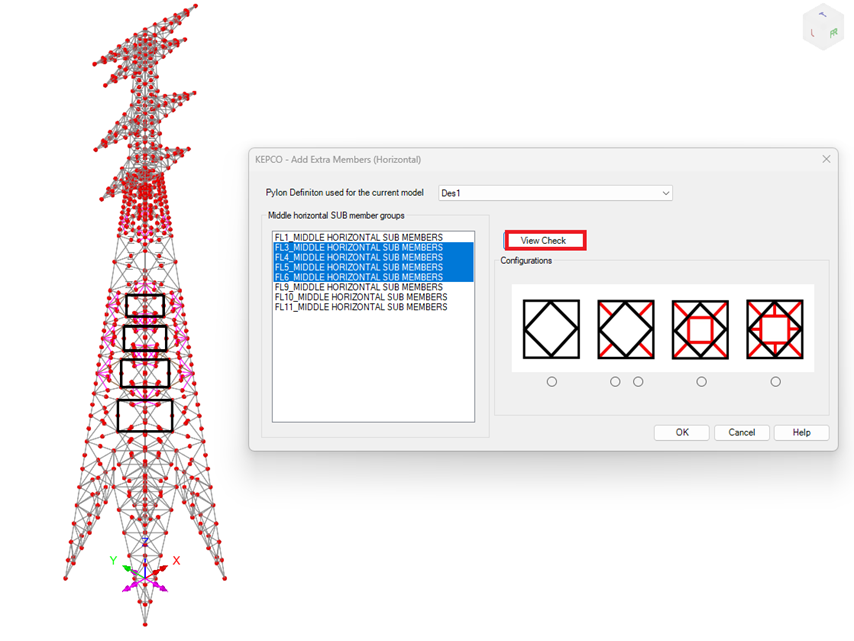

세장 부재 확인과 보조재 추가는 구조 해석 및 설계 검토에서 중요한 과정입니다. 본 글에서는 보조재 추가 및 최적화 방법을 통해 효율적인 구조 설계를 위한 접근 방식을 제시합니다.

One-time Optimisation을 통해 부재의 강도를 최적화하고 설계검토 결과에 따라 기하특성을 조정하여 최소 물량의 부재를 결정하는 방법을 알아보세요. 최적의 부재 배치를 위해 설계기준을 충족하는 과정에 대해 설명합니다.
