활용 가이드

활용 가이드

어떤 순서로 설계를 진행하면 좋을 지에 대한 가이드 입니다.
각 기능별 상세 사항은 매뉴얼을 참고해 주세요.

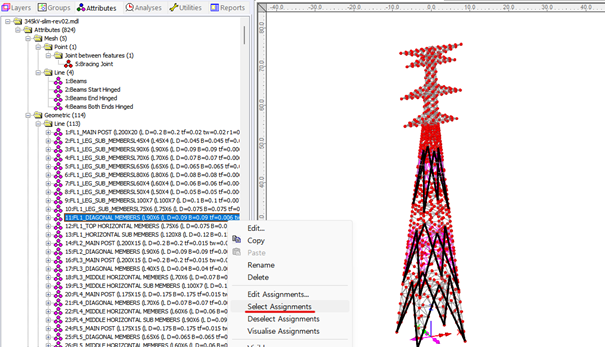

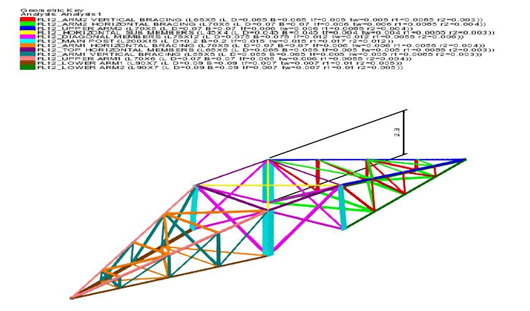

01 최초 형상 모델링

자동화 모듈을 사용하는, 송전철탑의 해석모델 구성, 하중조합 정의 및 단면력 확인 과정을 다루고 있습니다.

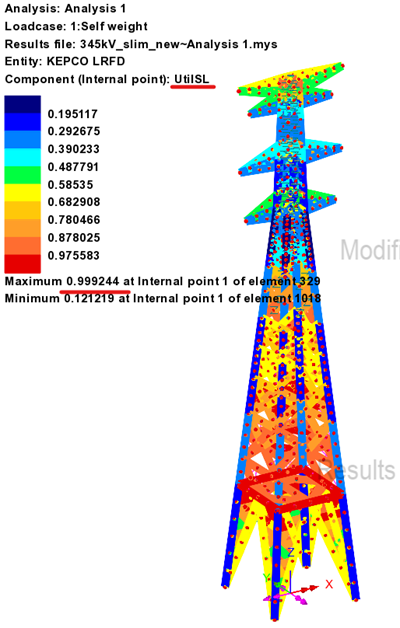

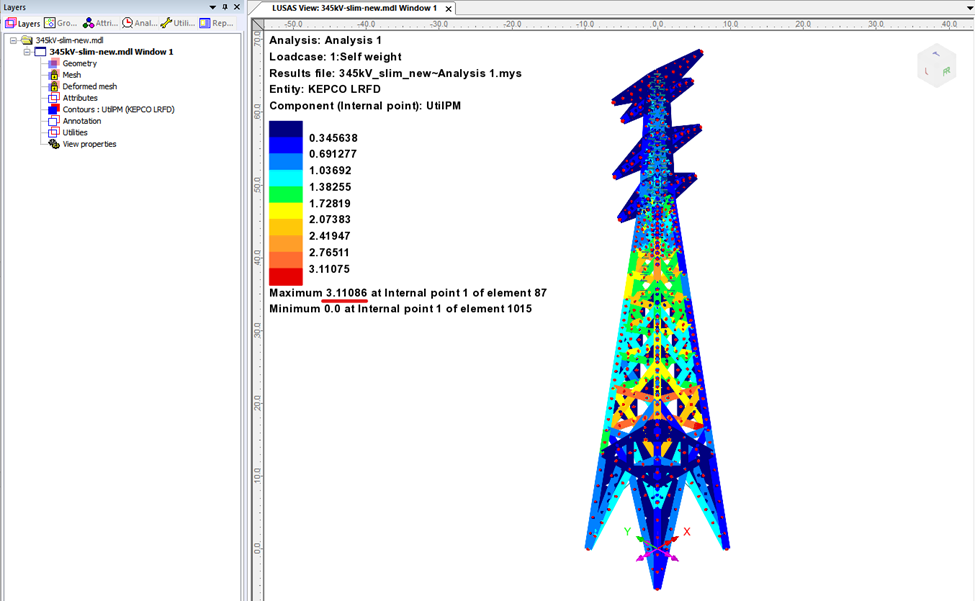

02 최초 설계검토

최초 형상에 대한 설계검토를 수행합니다. 이를 토대로 보조재 추가 혹은 단면 변경 등 설계 진행 방향을 결정합니다.

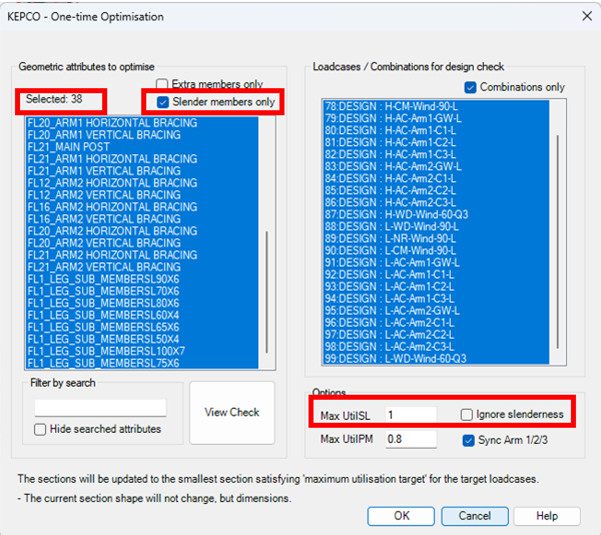

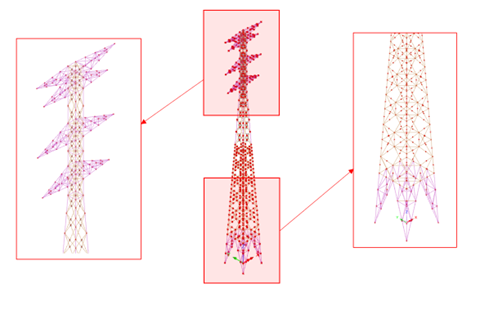

03 최적단면 선정 및 보조재 설계

설계검토 결과에 따라 단면을 변경하거나 보조재를 추가하여야 합니다. 부재 최적화는 하중조합에 부합하는 최소 사이즈의 부재로 교체하는 과정입니다.

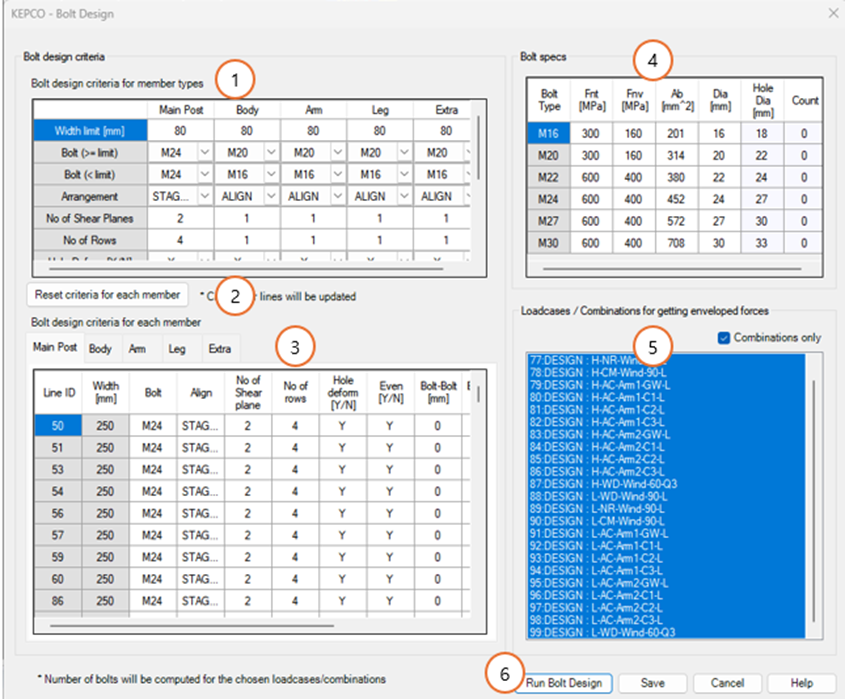

04 볼트 설계 및 최종 설계검토

최적단면 선택과 보조재 설계가 완료되었으므로, 볼트 설계를 진행합니다. 부재별 볼트 수량을 결정하고, 볼트 설계 결과를 검증하는 과정을 정리하였습니다. 볼트가 추가됨에 따른 유효단면적 변화를 반영하여 최종 설계 검토를 수행합니다.

05 설계 성과물 출력

최종 설계검토가 완료됨에 따라, 구조계산서, 물량산출, 도면출력을 진행합니다. 일부 부재를 선택하여 검증보고서를 출력함으로써, 설계검토의 과정과 결과의 적절성을 검증합니다.

06 그룹 설계 - 레그 변형 추가

Leg 가 연결된 위치와 높이가 다른 여러 철탑을 하나의 해석 모델에서 동시에 다룸으로써, 공통으로 사용되는 부부에 대해 철탑 별로 설계 기준을 각각 모두 충족하는 최적 단면을 선정하는 최적설계를 수행할 수 있습니다. 레그 변형에 따른 여러 개의 철탑을 하나의 모델에 정의하고 확인하는 방법을 정리합니다.

07 그룹설계 - 설계검토 및 최적화

Leg 가 연결된 위치와 높이가 다른 여러 철탑을 하나의 해석 모델에 추가하였을 때, 공통으로 사용되는 부부에 대해 철탑 별로 설계 기준을 각각 모두 충족하는 최적 단면을 선정할 수 있습니다.
