예제 매뉴얼

이 기사에서는 345kV Slim형 송전철탑 해석모델을 Pylon Wizard 모듈을 통해 구성하고, 구조 정의와 함께 하중을 설정하는 방법을 자세히 설명합니다. 송전철탑의 다양한 타입과 재료 특성에 대해서도 다룹니다.

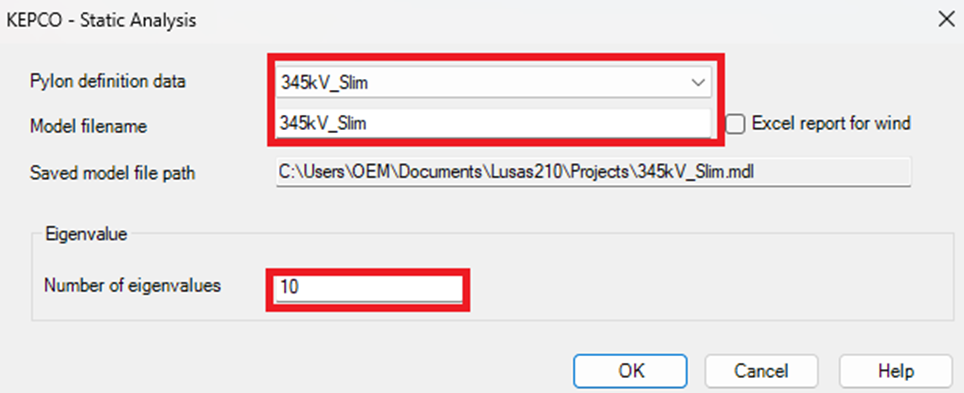

기본모델 생성 과정에서 해석 모델을 구성하고 Pylon Definition Data를 선택하는 방법을 소개합니다. 또한, Eigenvalue 개수를 지정하여 고유치 해석을 준비하는 과정을 설명합니다.

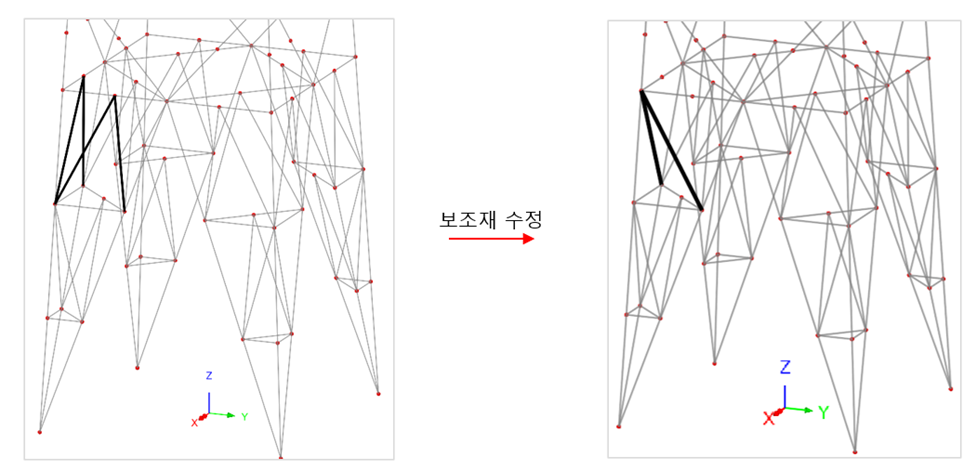

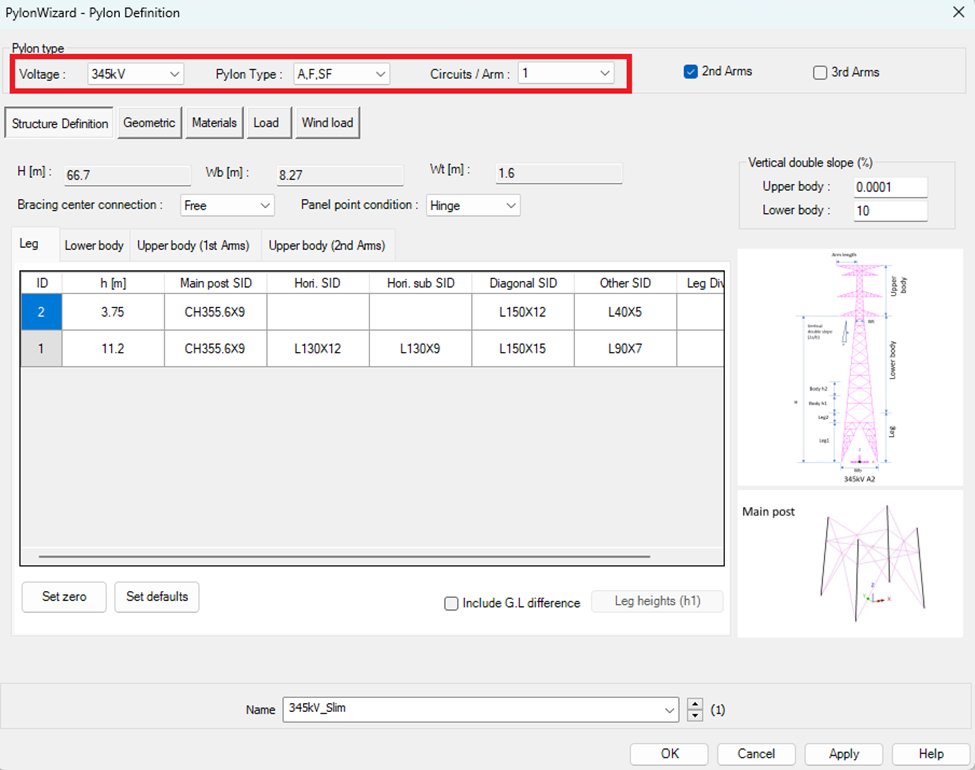

모델 수정에 대해 알아보세요. 사용자가 지정한 Voltage와 Pylon Type에 맞춰 345kV Slim 모델을 최적화합니다. 또한, Leg 보조재의 수정과 기하특성, 재료특성에 대한 내용을 포함하여 상세한 정보를 제공합니다.

하중조합은 철탑 제작 시 필수적인 요소입니다. 본 내용에서는 KEPCO 모델에 정의된 하중케이스들을 바탕으로 하중계수를 포함한 하중조합의 정의와 ‘Default’ 옵션 활용 방법에 대해 설명합니다.

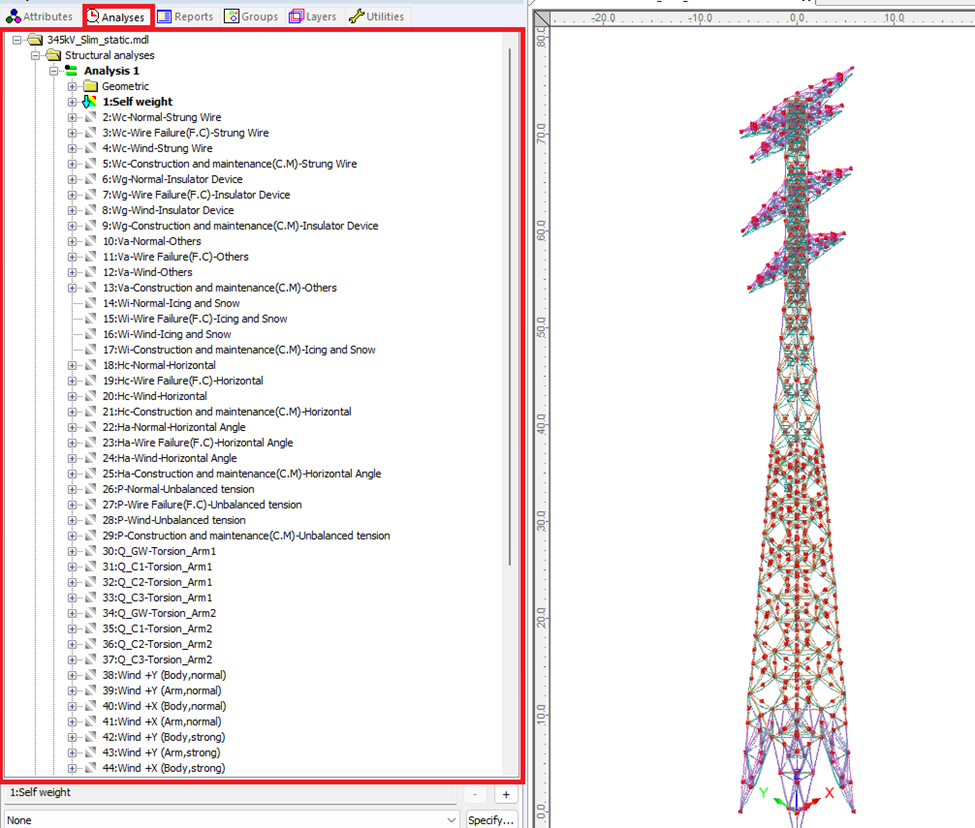

LUSAS 모델러를 활용한 해석 수행 가이드를 소개합니다. Solve Now 아이콘을 클릭하여 하중케이스 분석 결과를 검토하는 방법을 학습하세요.

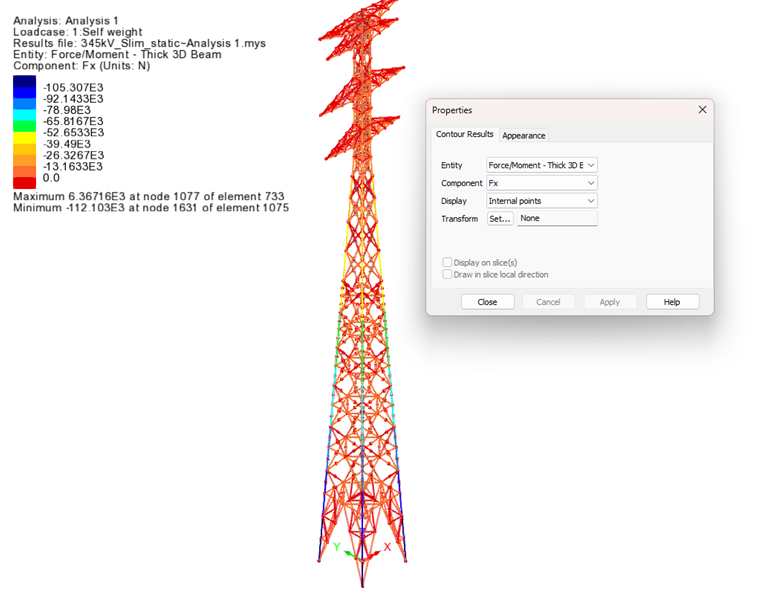

단면력 검토는 3D 빔 모델링에서 중요한 기술적 검토 과정입니다. 모델러의 Treeview에서 Contours를 추가하고 하중을 분석하여 구조물의 안전성을 평가합니다.

본 문서는 보조재 설계에 대해 다루며, 세장 부재를 확인하고 설계검토를 통해 필요한 보조재를 추가하는 과정을 설명합니다. 최적화를 통해 가장 작은 부재를 배치하여 효율적인 구조 설계를 도모합니다.

설계기준에 따른 KEPCO의 철탑 설계검토를 통해 주요 계수를 정리하고, LRFD 항목을 이용하여 설계검토 결과를 효율적으로 확인하는 방법을 소개합니다.

볼트설계는 축력과 전단력 해석 결과를 통해 부재 연결부에 필요한 볼트의 개수를 결정하는 과정입니다. 이 예제에서는 제공된 초기값을 활용하여 정확한 볼트 수를 계산합니다.

설계 검토에서는 볼트 설계로 인한 부재 단면력의 변화를 반영하여, 설계기준에 따라 최적화를 수행합니다. 구조계산서는 전체 하중조합에 대한 설계 검토 결과를 제공하여 각 부재의 세장비와 축력, 전단력을 확인할 수 있도록 합니다.
