LUSAS V21.1-2 다운로드 안내

소프트웨어 릴리스 이력 – 버전 21

버전 21.1 | 버전 21.0

New Facilities and Improvements in LUSAS Version 21.1

V21.1-2는 2024년 12월 6일에 다운로드 가능

이는 오류 수정 릴리스입니다.

• V21.1-2의 오류 수정 및 수정 릴리스 노트를 읽어보세요 변경 사항에 대한 자세한 내용을 확인하세요.
• 최신 버전의 소프트웨어 다운로드 페이지로 이동

V21.1-1는 2024년 10월 30일에 다운로드 가능

이는 오류 수정 릴리스입니다.

• V21.1-1의 오류 수정 및 수정 릴리스 노트를 읽어보세요 변경 사항에 대한 자세한 내용을 확인하세요.
• 최신 버전의 소프트웨어 다운로드 페이지로 이동

V21.1-0는 2024년 7월 22일에 다운로드 가능

이는 새로운 기능, 향상된 기능 및 변경 요청의 소규모 업데이트 릴리스입니다.

• V21.1-0의 오류 수정 및 수정 릴리스 노트를 읽어보세요 변경 사항에 대한 자세한 내용을 확인하세요.
• 최신 버전의 소프트웨어 다운로드 페이지로 이동

요약하자면…

이번 릴리스는 다음과 같은 기능을 제공합니다:

LUSAS Tank

• 더 이상 LNG 저장 탱크만을 위한 것이 아닌, LUSAS 소프트웨어 제품 ‘LUSAS Tank‘으로 이름이 변경되었습니다. 콘크리트, 금속 및 강철 지붕 모델 생성을 위한 단일 라이센스 또는 모델 유형별 개별 라이센스로 사용할 수 있습니다.
• 3D 쉘 모델에 대해 경사진 벽이 있는 수직 프리스트레스를 완전히 지원합니다. 초기에는 더미 수직 프리스트레스 텐던 배치가 사용되며, 사용자가 정의한 데이터로 텐던 세부 정보가 업데이트됩니다.

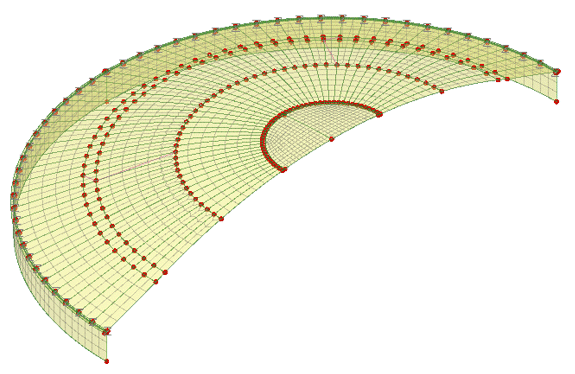

• 강철 지붕 모델만 생성할 수 있습니다. 금속 탱크의 지붕에 대한 라이브러리 섹션 및 강재 프레임 디자인 속성이 추가되었습니다. 강철 지붕의 중앙 지역에서는 직각 배열의 빔이 지원됩니다.
• 3D 쉘 및 기타 모델에 대한 고유치와 일반 비선형(슬라이딩) 불안정성 해석 설정이 자동화되었습니다.
• LUSAS Tank 도움말 정보는 이제 모듈러 도움말에서 사용할 수 있습니다.

빔 모델의 주요 및 이차 프리스트레스 결과 제공

• 프리스트레스 하중 및 결과 기능이 개선되었습니다. 빔 모델의 경우 비선형/시간 영역 해석의 각 단계에 대해 프리스트레싱에서 발생하는 주요 및 이차 하중 효과와 각 텐던 손실 유형(마찰, 고정, 탄성 단축, 크리프, 수축 및 이완)에 대한 주요 효과를 계산하고 볼 수 있게 되었습니다.

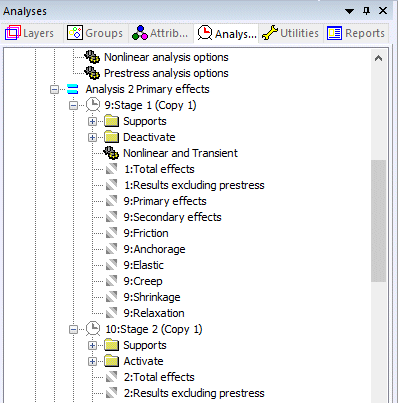

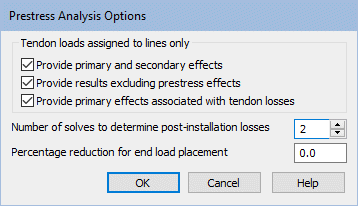

• 이제 텐던 로딩 할당이 이루어진 후, 분석에 해당하는 분석 트리뷰에 ‘프리스트레스 분석 옵션’ 기어가 추가됩니다. 이 항목을 편집하면 프리스트레스 분석 옵션 대화 상자가 열리며 주요 및 이차 효과를 계산할지, 프리스트레스 효과를 제외한 결과, 텐던 손실과 관련된 주요 효과를 지정할 수 있습니다. 해결 후, 분석 트리뷰는 선택된 항목에 따라 결과 로드 케이스로 채워집니다. 얻은 결과는 조합 및 봉투에서 사용할 수 있습니다.

벽돌 교량 마법사

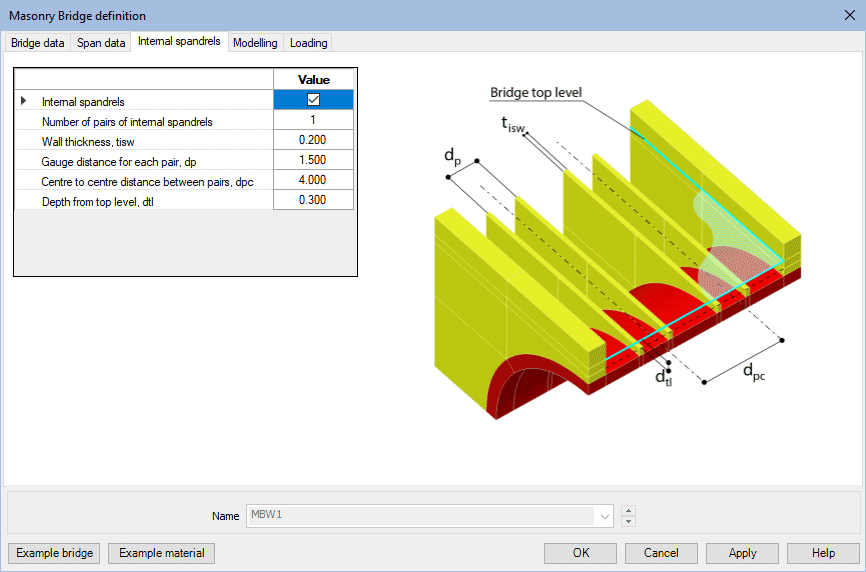

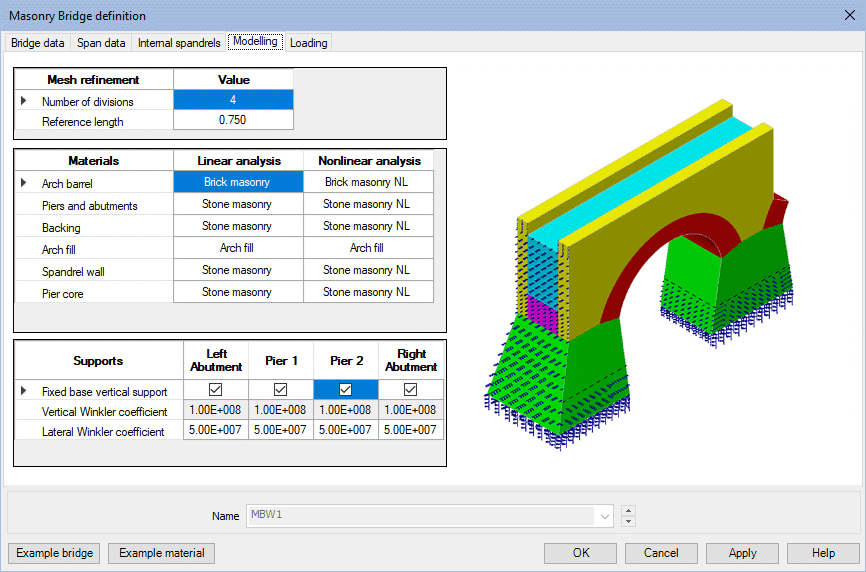

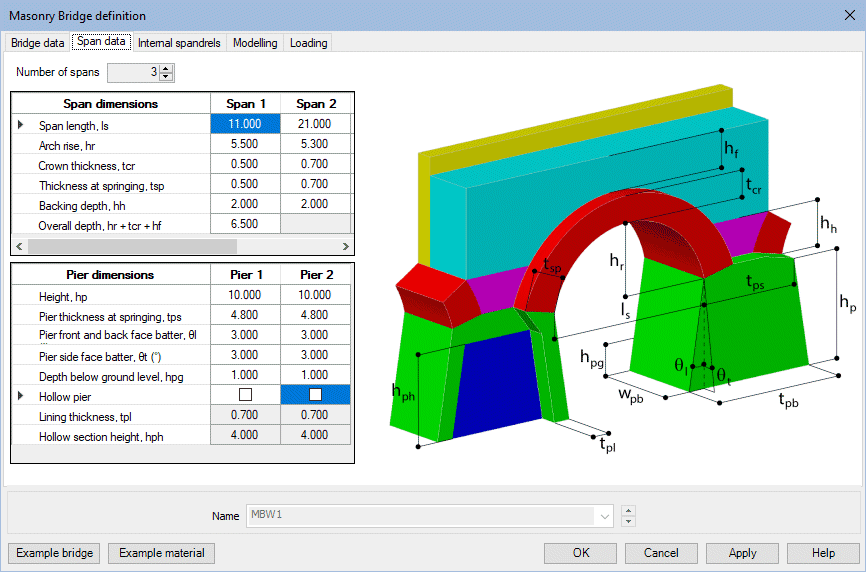

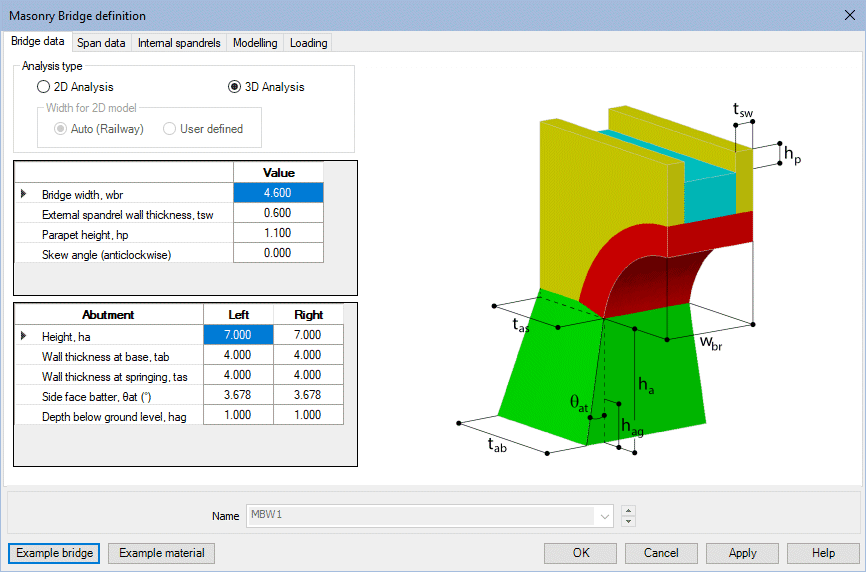

• 벽돌 교량 마법사가 간소화되고 교량 데이터, 스팬, 내부 스팬드렐, 모델링 및 하중 정의를 위한 메뉴 항목과 탭으로 향상되었습니다.

강재 프레임 설계

• 강재 프레임 설계 소프트웨어 옵션은 이제 미국의 AASHTO 9th Edition을 지원하며, 이중 각에 대한 검사도 포함되어 있습니다.

RC 슬래브/벽 설계

• RC 슬래브/벽 설계 소프트웨어 옵션은 이제 영국 설계 기준인 CS 455 Version 1.1.1을 지원합니다.

차량 하중 최적화

차량 하중 최적화 소프트웨어 옵션의 향상된 기능은 다음과 같습니다:

• 영국 평가 코드인 CS 458 rev0 with ALL Model 2를 지원합니다.
• AASHTO LRFD 교량 설계 사양 7판에 따라 원심 하중을 지원합니다.
• VLO Enveolpe 실행 시 선택된 절점 또는 슬라이스에서 하중 패턴을 개선하여 시청할 수 있습니다.

응답 스펙트럼

• 미국의 ASCE 7-16 응답 스펙트럼과 ASCE 7-22의 두 기간 설계 응답 스펙트럼이 응답 스펙트럼 라이브러리에 추가되었습니다.
• 인도의 IRC:6-2017 및 IRC:SP:114-2018 응답 스펙트럼이 응답 스펙트럼 라이브러리에 추가되었습니다.
• 코드 기반의 응답 스펙트럼(IME 사용)을 선택하는 것이 ‘국가’ 드롭리스트의 추가로 단순화되어 해당 국가의 설계 코드만 표시됩니다.

온도 프로파일 하중

• 영국 평가 코드인 CS454 v1.1.0이 지원됩니다.

크리프 및 수축 모델링

• 호주의 AS5100.5-2017 기준에 따른 콘크리트 크리프 및 수축이 지원됩니다.

철도 궤도 해석

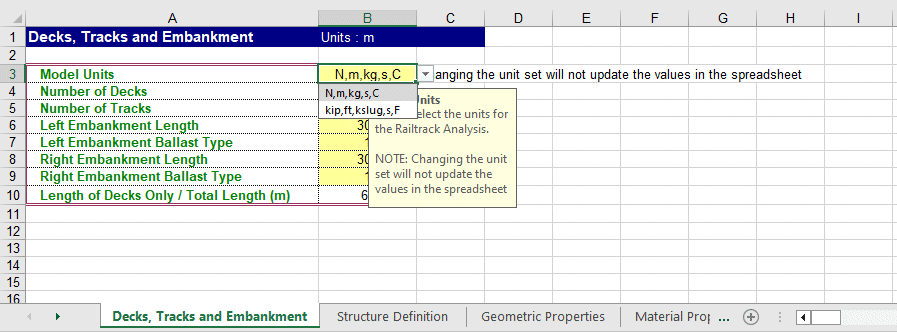

철도 궤도 해석 소프트웨어 옵션은 이제 편리한 미국 단위로 스프레드시트 데이터를 지원하며 지원되는 미터법 단위와 함께 사용됩니다. 데이터 플랫폼의 시리즈는 모두 사용자가 지정한 N, m, kg, s, C의 SI 단위 또는 kip, ft, kslug, s, F의 일관된 미국 단위로 변환됩니다.

모델 미리 보기 제공

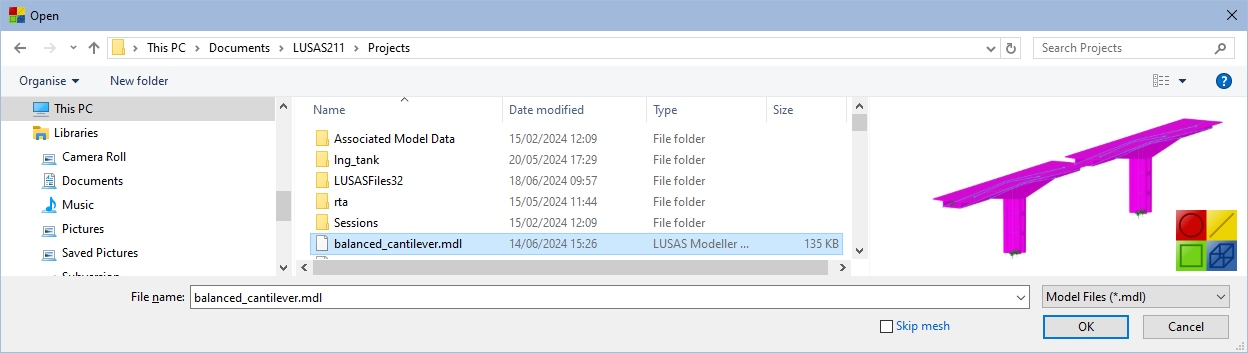

• 버전 21.1에서 모델을 저장할 때 활성 뷰 창에서 촬영한 모델의 미리 보기 이미지를 해당 모델 파일에 저장합니다. 이 이미지는 축 큐브, 좌표 체계, 테두리 또는 주석이 포함되지 않습니다. 파일을 열기 대화상자에서 이전 버전에서 저장된 모델을 열면 각 선택된 파일의 미리 보기 이미지가 표시됩니다.

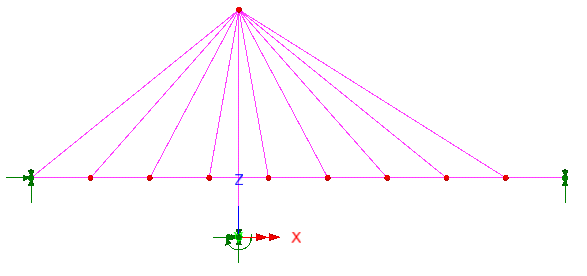

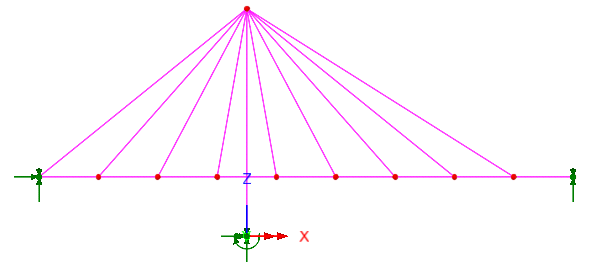

시각화 개선

• 이제 항목은 매끄러운 시각적 디스플레이를 제공하여 안티 앨리어싱이 기본적으로 제공됩니다. 이는 LUSAS 구성 유틸리티의 그래픽 탭에서 기본적으로 설정되어 있으며, 새로운 모델 보기 창에 대해 기본적으로 적용됩니다. 이전 모델과 새로운 모델 모두 여기서 설정한 내용을 채택하며, 선택적으로는 보기 속성 대화상자의 화면 탭에서 변경할 수 있습니다.

그래프 시각화 개선

• 그래프 위치의 가시성이 변경되는 경우(모델이 전체적으로 보이게 하거나 보이지 않게 할 때) 해당 그래프의 “가시화” 상태도 일치합니다.
• 그래프의 가시성을 변경하면 연관된 그래프 위치의 가시성도 변경됩니다. “가시화되지 않음”인 그래프는 다이어그램을 표시하지 않습니다.
• 그래프 데이터 세트의 이름에 자동 설명이 추가됩니다. 예를 들어, “그래프 1 (시간 이력)” 또는 “그래프 2 (2D를 통한 그래프)” 또는 “그래프 3 (슬라이드 선)”과 같은 이름이 됩니다.

기타 향상 사항

• 입력 상자에 입력된 식이 이제 유지됩니다. 이전에는 계산된 값만 저장되었습니다.
• 결과 인쇄 마법사는 이제 비활성화된 노드에 대한 변위 및 반응을 표시할 수 있습니다.
• 비선형 제어 설정이 업데이트되어 `Displacement Norm`의 기본값은 1.0에서 0.1로, `Incremental Displacement Norm’의 기본값은 1.0에서 0으로 변경되었습니다. 이는 안정적인 모델에 대해 문제 없이 빠르게 수렴할 수 있는 신뢰할 수 있는 첫 번째 실행을 제공합니다. 두 입력의 위치가 서로 바뀌어, 이제는 주 비선형 제어 대화 상자의 해법 전략 패널에서 지정되고, ‘Incremental Displacement Norm’은 고급 해법 전략 대화 상자에서 지정됩니다.
• 해결하기 위한 모든 대화 상자가 간소화되었습니다. 분석과 독립적으로 ‘프리스트레스 손실 계산’ 가능성을 제공하는 체크박스가 제거되었습니다. 다른 ‘Analyses option’을 변경하면 모든 분석이 “해결 필요”로 간주되지 않습니다.

삭제 및 교체 요소

• 2D Isoflex Thick Plate flexure 요소(QSC4)가 새로운 2D Isoflex Thick Plate Flexure 요소(TTF3/QTF4)로 대체되었습니다. 새로운 요소 계열은 삼각형 및 사각형 요소를 모두 제공하여 필요에 따라 불규칙하거나 전환된 메쉬를 생성할 수 있게 합니다.

문서화

사용자 매뉴얼

관련 문서가 이번 릴리스를 위해 업데이트되었습니다.

선택된 매뉴얼은 PDF 형식으로 LUSAS 설치 프로그램의 일부로 제공되며 LUSAS 웹사이트에서 다운로드할 수 있습니다.

작업 예시

작업 예시(PDF 형식) 및 해당 예시에서 참조된 관련 파일은 LUSAS 웹사이트의 User Area에서 다운로드할 수 있습니다.
