LUSAS V22.0 다운로드 안내

소프트웨어 릴리스 이력 – 버전 22

Version 22.0

신규 기능 및 개선 사항 – LUSAS 버전 22.0

V22.0-1 은 2025년 7월 18일에 다운로드 가능

이것은 유지보수 릴리스입니다.

• V22.0-1에 대한 오류 수정 및 변경 사항 릴리스 노트를 읽어보세요. 변경된 내용에 대한 자세한 사항은 여기를 확인하십시오.
• 최신 버전의 소프트웨어 다운로드 페이지로 이동

V22.0-0은 2025년 5월 28일에 일반 다운로드 가능

이것은 새로운 기능, 향상 및 변경 요청의 주요 릴리스입니다.

• V22.0-0에 대한 오류 수정 및 변경 사항 릴리스 노트를 읽어보세요. 변경된 내용에 대한 자세한 사항은 여기를 확인하십시오.
• 최신 버전의 소프트웨어 다운로드 페이지로 이동

요약…

64비트 모델러 자재 명세서 / 내재 탄소 계산기 차량 하중 최적화 점성 지지 하중 내부 보 하중 프리스트레스트 케이블 사용자 정의 내부 포인트 해석 분기 유형 확장 이동 하중 분석에서 영구 하중 지원 비선형 제어 유형 보고 이전 하중 식별의 용이성

지반 결과 처리 철도 궤도 해석 새로운 모델러 시작 대화상자 이전 결과 기반 변형 LUSAS 탱크 IMDPlus 스크립트 호환성 속도 향상 Rhino/Grasshopper 플러그인 Tekla에서 LUSAS로 내보내기 플러그인 문서 새로운 작업 예제

자세히…

이번 릴리스는 다음과 같은 기능을 제공합니다:

64비트 모델러

이제 64비트 버전의 LUSAS 모델러가 제공되어, 32비트 버전보다 더 큰 모델을 생성하고 해결할 수 있습니다. 기본적으로 64비트와 32비트 버전의 LUSAS가 모두 설치됩니다.

• 새로운 모델은 64비트 버전의 LUSAS 모델러에서 생성되며 64비트 기하학 엔진을 사용합니다.
• 기존 32비트 LUSAS 모델을 64비트 버전에서 열면 모델러가 재시작되고 32비트 버전의 기하학 엔진이 사용됩니다.
• 32비트 모델을 64비트 버전의 LUSAS 모델러로 로드하는 것은 “파일 > 가져오기” 메뉴 항목을 사용하여 시도할 수 있지만, 이 옵션은 일반적으로 32비트 버전에서 너무 커져서 사용하는 모델을 위한 것입니다. 대부분의 사용자는 위에서 설명한 대로 기존의 32비트 모델을 여는 것을 계속해야 합니다.
• 특정 이유로 32비트 버전에서 새 모델을 생성해야 하는 경우, 구성 유틸리티의 모델러 설정 페이지에서 이 작업을 수행할 수 있는 설정이 있지만, 64비트 버전은 더 큰 모델 크기를 지원하므로 이제 LUSAS 모델러의 기본 버전으로 사용해야 합니다.

자재 명세서 / 내재 탄소 계산기

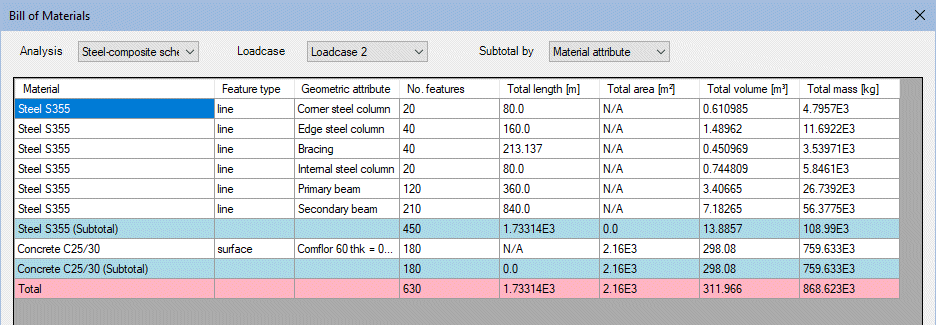

• 자재 명세서 유틸리티의 초기 릴리스는 분석 내에서 선택된 하중 경우의 자재, 섹션 및 수량(길이, 면적, 부피, 질량)의 요약을 제공합니다.

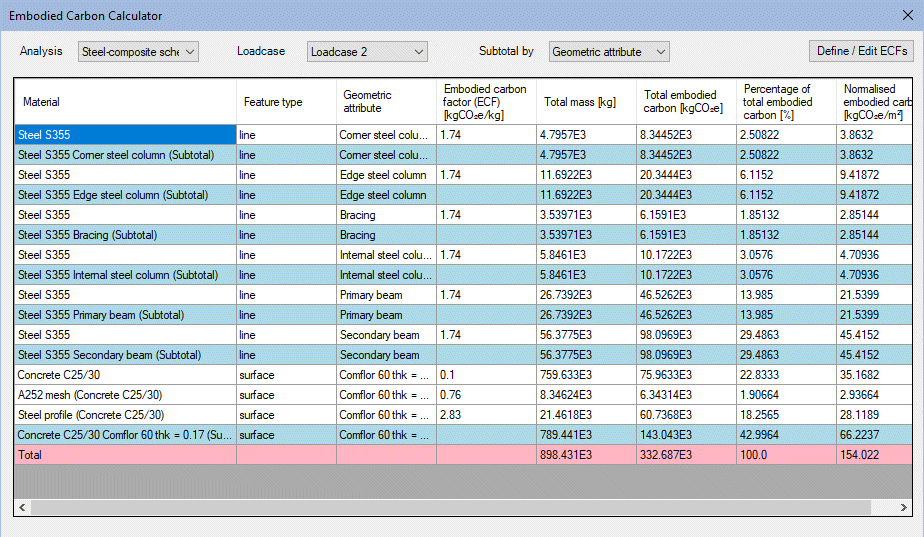

• 내재 탄소 계산기의 초기 릴리스는 모델에 사용된 부재에 포함된 탄소 양을 계산합니다. 이것은 각 자재에 대한 사용자 정의 포함된 탄소 계수(ECF)를 참조하여 수행됩니다.

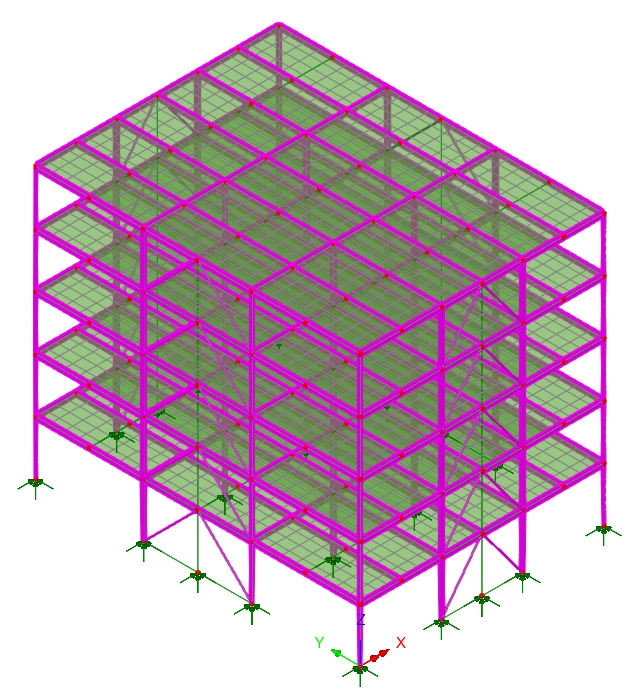

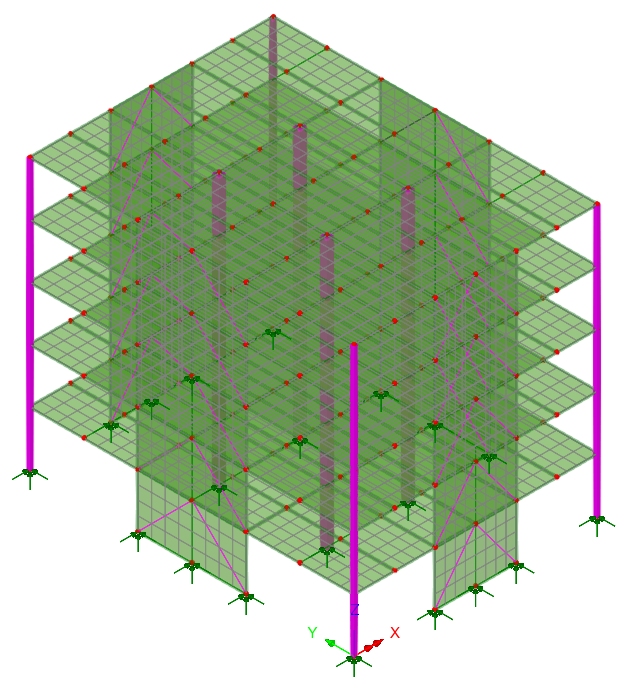

• 새로운 작업 예제 ‘포함된 탄소 계산기‘는 LUSAS 웹사이트의 사용자 영역에서 제공됩니다. 이는 자재 명세서를 추출하고 다층 건물에 대한 두 가지 개념적 구조 체계(강화 콘크리트(RC) 프레임 및 철강 복합 프레임)의 포함된 탄소를 정량화하는 방법을 보여줍니다.

차량 하중 최적화

AASHTO LRFD

• AASHTO LRFD 9판 및 AASHTO LRFD 8판이 이제 지원됩니다.
• 현재 지원되는 AASHTO LRFD 9번째 및 8번째 판의 주(state) 구현이 추가되었습니다.

영국 CS454 부록 C 이제 지원

• 영국 고속도로 교통 하중 평가 코드인 CS 454 부록 C가 이제 지원되어, HB 하중과 모든 모델 1 교통 하중을 결합할 수 있게 되었습니다.

대체 하중 패턴에 대한 영향 할당의 자동 식별

• 대체 하중 패턴과 함께 고려해야 할 직접 방법 영향(Direct Method Influence) 할당을 가려내는 기능이 확장되었습니다. 더 이상 AASHTO와 같은 경우, 하중이 90%로 두 대의 트럭이 주 기둥 양쪽에 있는 경우와 같이 한 대의 설계 트럭만 있는 경우 등에 대해 하중 패턴을 수동으로 확인할 필요가 없습니다.

점성 지지 하중

새로운 점성 지지 하중 유형을 사용하면 ‘Bicanic 경계 방법(BBM)’을 사용할 때 모델 기반의 물체 하부에 점성 지지 하중을 적용할 수 있습니다. 이는 지진 해석 시 점성 감쇠 계수를 수동으로 계산할 필요를 제거했습니다.

내부 보 하중

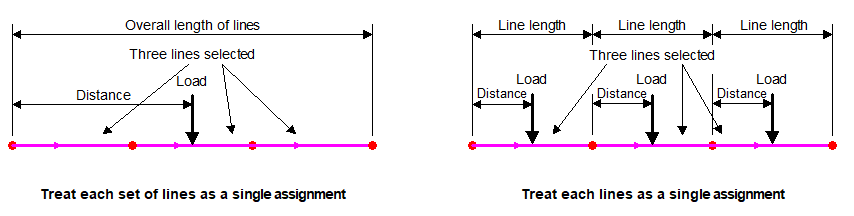

• 내부 보 분산 및 내부 보 점 하중은 이제 연결된 선 세트의 시작을 기준으로 할당될 수 있습니다.

프리스트레스트 케이블

• 시간 입력 및 계산된 응력을 기반으로 한 인장 속성 정의가 이제 AS5100.5-2017 설계 코드에 대해 지원됩니다.

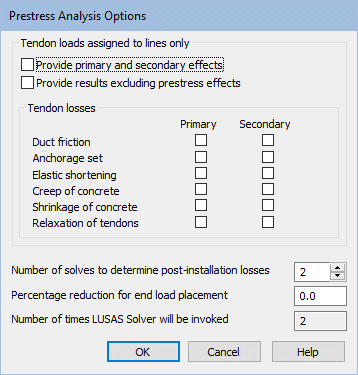

• 프리스트레스 해석 옵션 대화상자가 개선되어 ‘덕트 마찰’, ‘앵커 세트’, ‘탄성 단축’, ‘콘크리트의 동결’, ‘콘크리트의 수축’, ‘텐돈의 이완’ 등을 위한 주요 및 부수적인 인장 손실이 고려될 수 있게 되었습니다.

사용자 정의 내부 포인트

• 보를 따라 하중, 응력 및 변형률 결과를 계산하기 위해 사용하는 내부 포인트의 수를 변경할 수 있습니다. 이로써 더 섬세한 응력/모멘트 다이어그램을 얻거나 더 빠른 처리를 위해 줄일 수 있습니다.

해석 분기 유형 확장

다음 특수 해석을 해석 분기에 포함할 수 있으며, 이를 통해 속성 할당이 부모 하중 경우에서 상속되도록 할 수 있습니다.

• 직접 방법 영향 해석
• 보행자 이동 하중 해석
• 이동 하중 해석
• 차량 하중 최적화
• VLO Envelope Run
• 철도 하중 최적화
• RLO Envelope Run

해석 분기는 특정 하중 경우 또는 “단계”에서 모델의 응답을 조사하기 위해 하나 이상의 하위 해석을 생성하고 해결할 수 있습니다. 여러 개의 하위 해석을 단일 부모 하중 경우에 대해 정의할 수 있습니다.

이동 하중 분석 하중 경우에서 영구 하중 지원

이제 모든 모델러가 생성한 하중 경우의 이동 하중 해석 및 보행자 이동 하중 해석에서 영구 하중을 적용할 수 있습니다. 이는 최초 하중 경우의 하중을 할당할 때 초기적으로 수행됩니다.

• 모두가 재생성된 경우(사용자가 이동 하중 정의를 변경한 결과), 영구 하중은 다시 적용됩니다.
• 이동 하중 해석의 첫 번째 하중 경우에는 분석에 관련된 모든 속성을 할당할 수 있습니다.
• 보행자 이동 하중 해석에서는 초기 조건을 제공하여 분석에 특정한 속성을 할당할 수 있습니다.

비선형 제어 유형 보고

비선형 해석을 수행할 때 각 하중 경우에 정의된 비선형 및 항시 제어 유형이 이제 해석 트리뷰에서 보고됩니다.

자동화된 설명이 기존의 ‘비선형 및 항시’ 항목 끝에 추가됩니다:

• 수동 증가의 경우 ‘(수동)’이 추가됩니다.
• 자동 증가의 경우 ‘(자동)’이 추가됩니다.
• 시간 영역 제어의 경우 시간 영역 유형이 추가됩니다. 예: ‘(이중 단계)’, ‘(점성)’, ‘(암시적 동역학)’, ‘(명시적 동역학)’, ‘(열)’.

이를 기준으로 하중의 식별 용이성

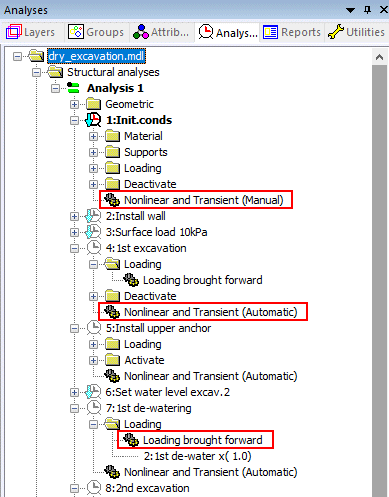

• 새로운 항목 ‘
  ‘:”Loading brought forward’ 항목가 비선형 및 항시 제어가 포함된 각 하중 경우/단계의 ‘하중’ 폴더에 존재합니다.

이 항목을 클릭하면 다이얼로그가 열리고 LUSAS Solver가 이전 하중 경우/단계에서 현재 하중 경우/단계로 전이되는 하중 항목을 나열하며, 각 경우에 대해 특정 하중 할당이 그 하중 경우/단계로 전이되는 이유가 제공됩니다.

지반 결과 처리

• 지반 옵션에 대해 ‘2상 결과’라는 새로운 결과 엔터티가 추가되어, 2D 및 3D 연속체 요소의 지반의 2상 결과를 후처리할 수 있도록 합니다. 포화, 흡입, 과다 수압, 수두, 흐름 qX, 흐름 qY 및 흐름 qZ(3D 전용)의 결과 성분이 제공됩니다.

철도 궤도 해석

• 철도 궤도 해석 소프트웨어 옵션은 더 이상 MS Excel을 사용하지 않으며, 데이터를 불러오고 기록하며 결과를 계산하는 데 독립적인 라이브러리를 사용합니다. 그 결과, 데이터 읽기 및 쓰기 작업의 시간이 대폭 단축되었습니다.

새로운 모델러 시작 대화상자 및 업데이트된 ‘파일 열기’ 및 ‘파일 저장’ 대화상자

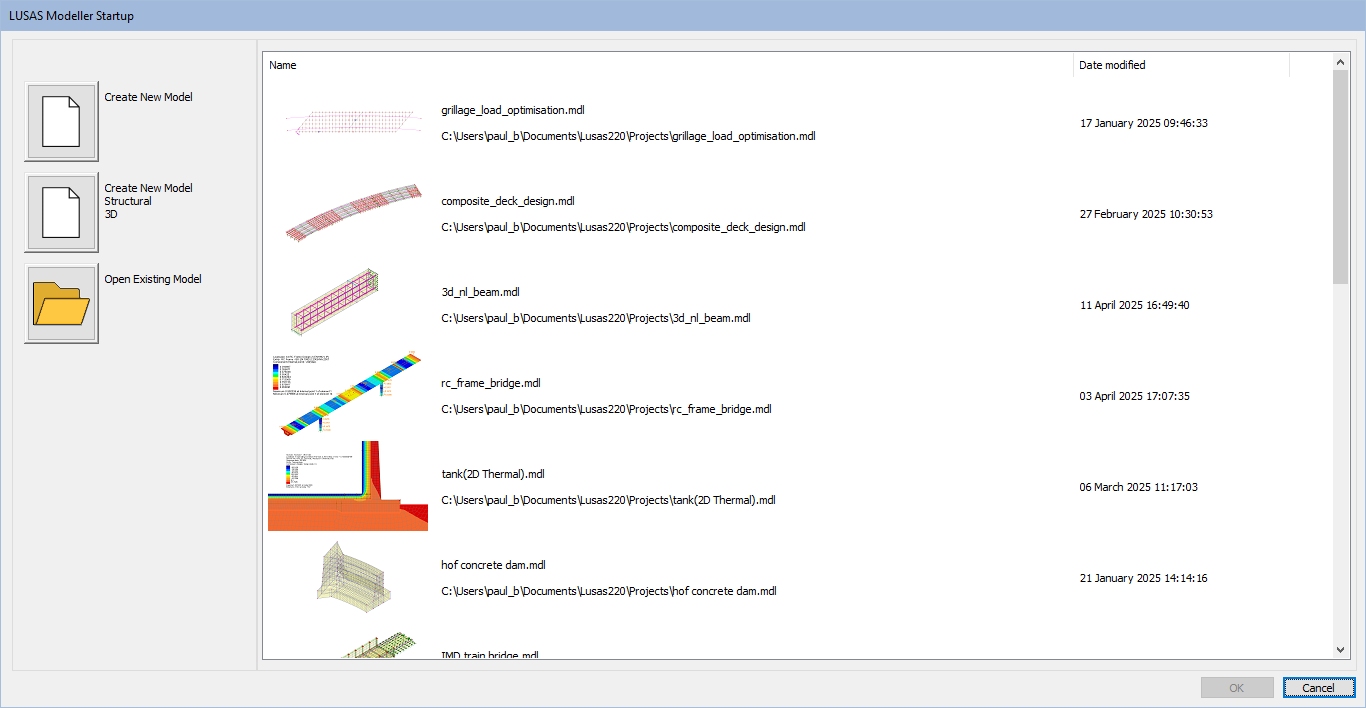

• 새로운 모델러 시작 대화상자는 모델을 보다 쉽게 생성하거나 기존 모델을 열 수 있도록 하며, 최근 저장된 모델에 대한 미리보기 비트맵을 제공합니다.

이전 결과 기반 변형

• 지진 설계와 같은 특정 상황에서 사용하기 위해 다른 분석의 주 결과를 기반으로 한 변형을 정의할 수 있습니다.

LUSAS 탱크

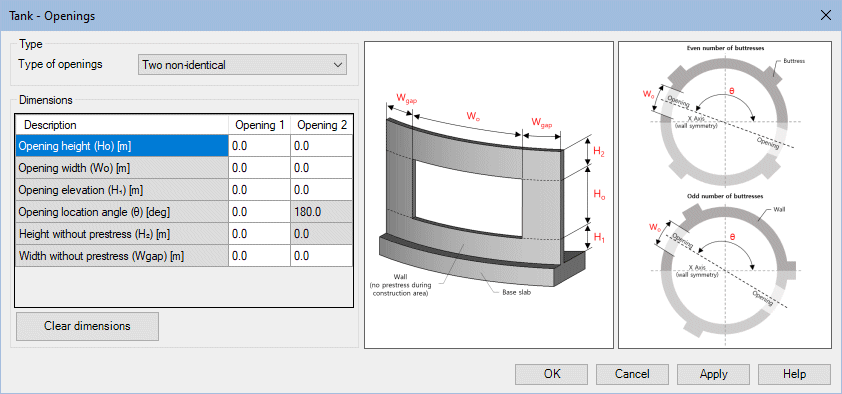

• 콘크리트 탱크의 3D 쉘 모델을 생성할 때, 새로운 옵션 ‘수직 프리스트레스트 유형’이 추가되어 벽의 수직 프리스트레스트 모델링 유형을 ‘텐돈 하중’ 또는 ‘전역 분포 하중’으로 설정할 수 있습니다.

• 콘크리트 탱크의 경우, 기초 슬래브 주위 지반의 차등 침하 효과를 포착하기 위해 모델링된 슬래브 부분은 하중에 의해 독립적으로 변형됩니다.

IMDPlus

• IMDPlus 해석기의 모달 조합 VBScript 출력이 수정되어, 모든 모달 조합이나 일부 모달 조합 중 일부를 선택하고 로드할 수 있도록 설정이 가능합니다.

스크립트 호환성

• 버전 22의 새로운 기하학 엔진의 구현은 일부 이전 버전 LVB 스크립트가 이 릴리스에서 성공적으로 실행되지 않게 만들 수 있습니다. 그러나 이전 버전의 모델을 사용하여 파일 > 내보내기 기능으로 만든 스크립트는 일반적으로 성공적으로 실행됩니다.

속도 향상

• 모델 표시, 확대 및 회전이 더 빨라졌습니다.

Rhino/Grasshopper 플러그인 (외부 애플리케이션)

• Rhino/Grasshopper를 사용하여 LUSAS 호환 속성과 할당을 가진 구조 모델을 생성하고 직렬로 사용할 수 있게 해주는 LUSAS가 작성한 플러그인의 초기 릴리스 및 후속 업데이트가 발표되었습니다.

더 많은 정보는 LUSAS Grasshopper 플러그인을 확인하세요.

Tekla에서 LUSAS로 내보내기 (외부 애플리케이션)

•
  Tekla 내보내기 플러그인 예시 LUSAS가 작성한 ‘LUSAS로 내보내기’ 플러그인은 Tekla Warehouse에서 제공되며, Tekla의 분석 모델에서 LUSAS 모델로 매끄럽게 전환할 수 있게 해줍니다. Tekla “분석 요소”는 적절한 LUSAS 기능 및 유한 요소로 변환되며, 단면과 자재 속성, 하중 및 지지 조건까지 전환됩니다.

자세한 정보는 Tekla에서 LUSAS로 내보내기를 확인하세요.

문서

사용자 매뉴얼

• 이번 새로운 릴리스에 대한 관련 문서가 업데이트되었습니다.
• 선택된 매뉴얼은 LUSAS 설치의 일환으로 PDF 형식으로 제공되며, LUSAS 웹사이트에서 다운로드할 수도 있습니다.

작업 예제

새로운 작업 예제(분야별 PDF 형식)와 해당 예제에 참고된 파일은 LUSAS 웹사이트의 User Area에서 다운로드할 수 있습니다. 이번 릴리스의 새로운 예제는 다음과 같습니다:

• 콘크리트 빔의 3D 비선형 해석(다운로드 받으세요)

• 내재 탄소 계산기

• 콘크리트 슬래브의 열화 수명 모델링
