강교 및 강합성교 설계 – AASHTO, CSA

강합성교 설계 옵션은 강교 또는 강-합성 교량 데크의 설계 부재에 대해 지원되는 설계 기준(코드)에 따라
포괄적인 계산을 수행합니다. 이를 통해 수작업으로 진행할 경우 시간이 많이 소요되고 오류가 발생하기 쉬운 설계 계산을 효율적으로 수행할 수 있습니다.

설계 코드의 모든 관련 조항과 방정식을 참조하여 수행된 계산의 전체 상세 내용을 제공합니다.

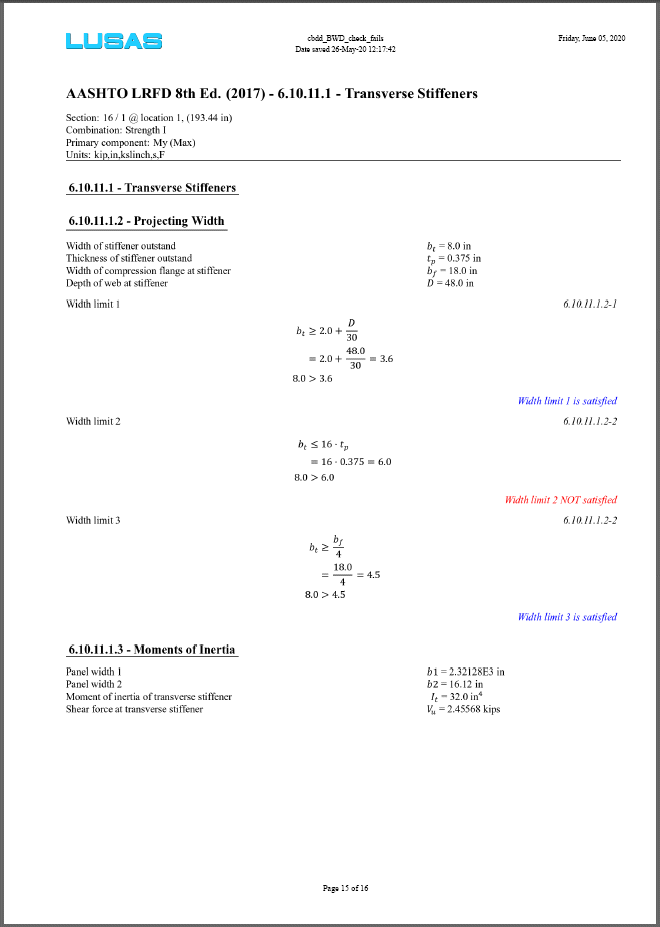

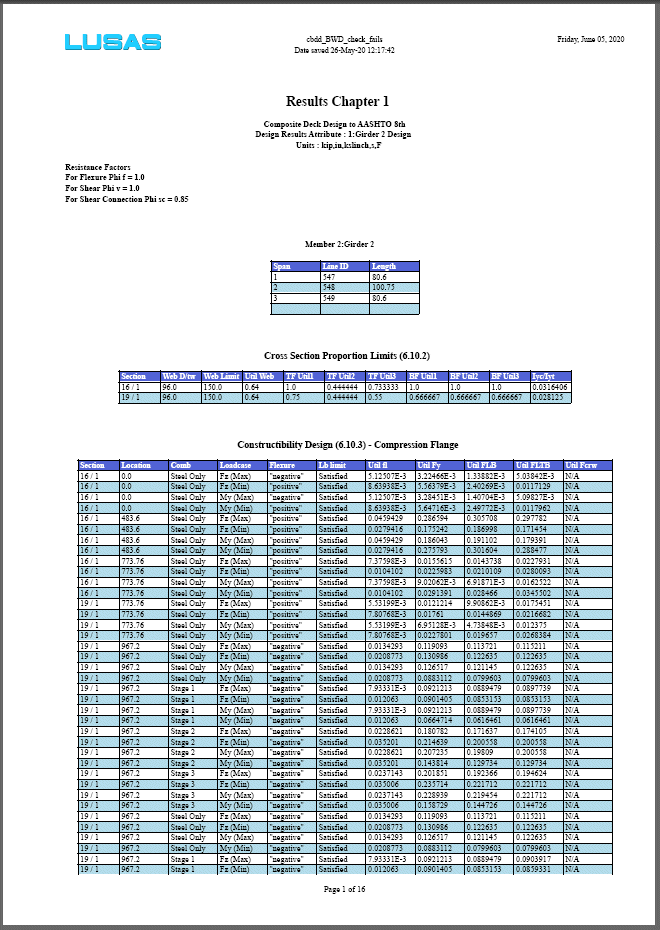

수행된 설계 검토의 모든 세부사항은 모델 보고서(model report)에 추가할 수 있습니다.
해석 모델의 복잡성을 높이더라도 설계 데이터는 변경할 필요가 없으며,
해석 모델을 매번 다시 수정하거나 재해석하지 않고도 설계 변경 사항에 대해 계산을 수행합니다.
2D 그릴리지/플레이트(grillage/plate) 모델과 3D 요소 모델에서 사용할 수 있습니다.

현재 지원되는 설계 코드는 다음과 같습니다:

AASHTO LRFD 8th Edition (2017) – AASHTO LRFD Bridge Design Specifications, 8th Edition, American Association of State Highway and Transportation Officials, 2017
AASHTO LRFD 9th Edition (2020) – AASHTO LRFD Bridge Design Specifications, 9th Edition, American Association of State Highway and Transportation Officials, 2020
CSA S6:19 and CSA S6-14 – Canadian Highway Bridge Design Codes

유로코드에 따른 강철 및 복합교량 데크 설계는 강합성교 설계 – Eurocode 전용 을 참고해 주세요.

설계 부재

모든 I-거더에 대해 교량 설계 재료가 추가로 지정되면, 강합성교 모델링 자동화 도구 를 사용하여 필요한 Composite Bridge Deck Design 설계 부재를 자동으로 생성할 수 있습니다. 또한 횡방향 스티프너 설계에 대한 상세 정보도 추가할 수 있습니다.

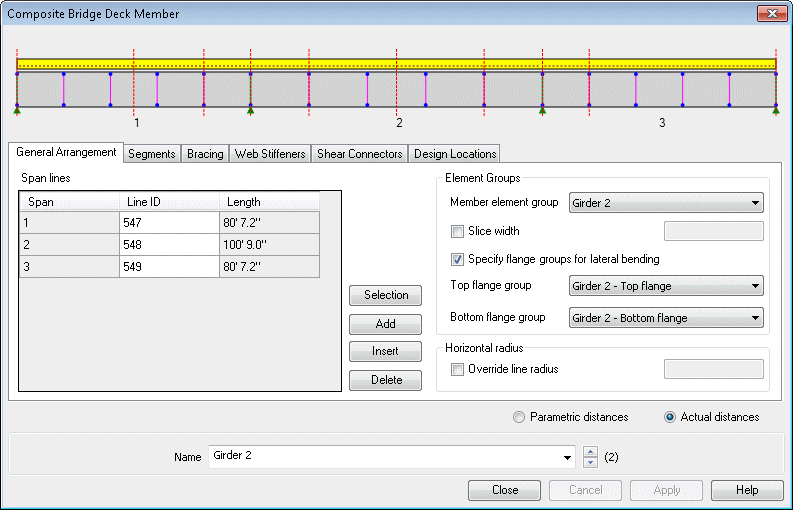

탭 형태의 대화상자를 사용하여 각 설계 부재에 대한 추가 설계 세부 정보를 정의할 수 있습니다. 경간 길이, 세그먼트(단면이 일정하거나 테이퍼된 구간으로 정의되는 경간의 일부), 브레이싱 위치, 웹 스티프너, 전단 커넥터, 그리고 설계 검토가 수행될 위치 등을 모두 지정할 수 있습니다.

설계 계산 및 결과 출력

지원되는 시공 단계:

1단계 – 자중
2a단계 – 영구 하중
2b단계 – 콘크리트 수축
3a단계 – 온도 작용
3b단계 – 교통 하중

AASHTO 8th Edition 중 지원 항목:

6.10.1.6 플랜지 응력
6.10.2 단면 비율 한계
6.10.3 시공성
6.10.3.2 휨
6.10.3.3 전단
6.10.4 서비스
6.10.4.2 영구 변형
6.10.5 피로 및 휨
6.10.5.1 피로 (전단 커넥터 및 웹 보강재/플랜지 연결)
6.10.5.3 웹에 대한 특수 피로
6.10.6 강도
6.10.6.2 휨
6.10.6.3 전단
6.10.7 양의 휨
6.10.8 음의 휨 또는 해당되는 경우 부록 A6
6.10.11.1 횡 보강재
6.10.11.2 지지 보강재

요약 결과

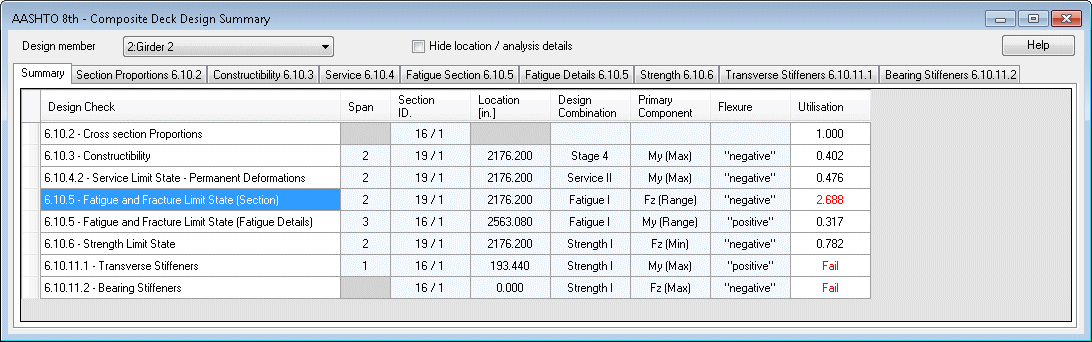

설계 검토 결과는 수행된 검토 항목과 얻어진 값을 참조하는 요약 형식으로 표시됩니다.

각 검토 항목별로 전체 결과를 확인할 수 있도록 탭 형태로 분리하여 제공됩니다.
설계 검토 결과는 합격이면 녹색, 불합격이면 빨간색으로 색상 표시됩니다.
각 결과 셀에는 콘텍스트 메뉴가 제공되어, 해당 설계 검토 값에 대해 더 자세히 조사할 수 있습니다.

검토 과정 탐색기

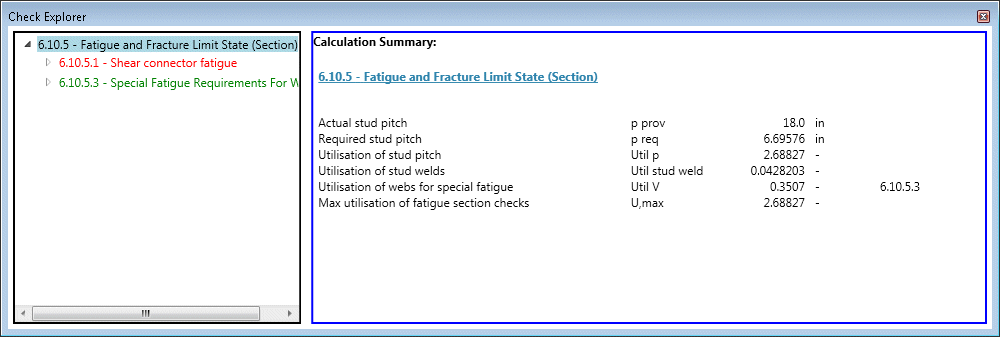

개요 형태로 표시된 결과를 단계적으로 내려가며(design check의) 다양한 구성 요소를 확인할 수 있습니다. 각 검토 항목을 클릭하면, 해당 항목에 대한 보다 자세한 내용이 옆 패널에 표시됩니다.

상세 계산

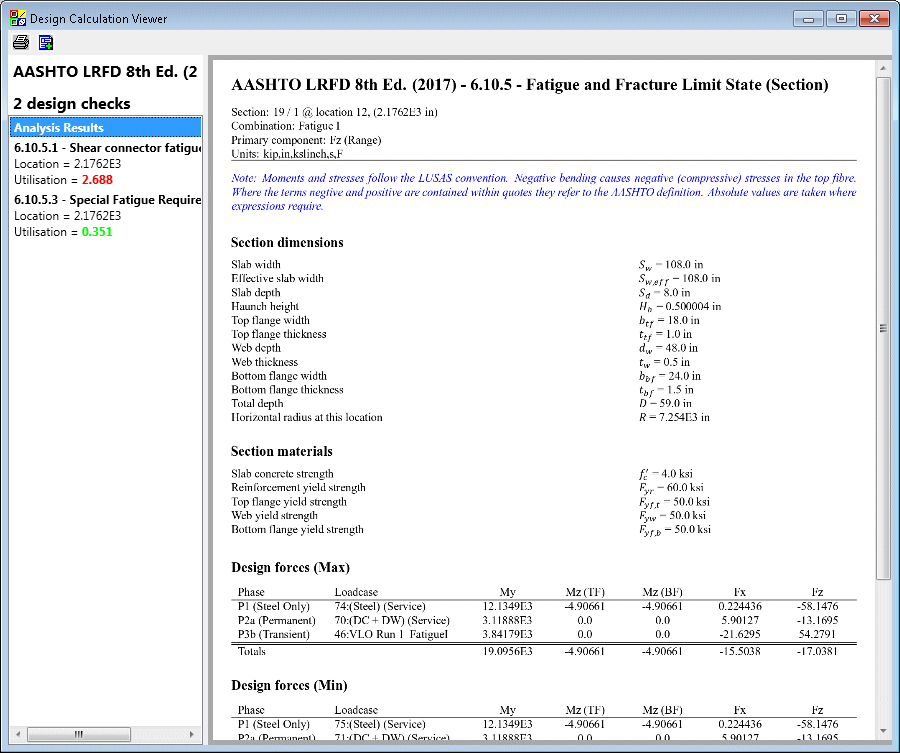

선택된 설계 값에 대해 수행된 설계 검토의 상세 계산 과정 전체를 확인할 수 있습니다.

단면 치수와 재료, 그리고 각 설계 단계에서 사용된 하중, 단면 특성, 응력값 등 해석에 사용된 데이터를 표시하여, 입력 및 해석 내용을 검증할 수 있습니다.
조문 번호나 안전율(utilisation) 값을 클릭하면, 해당 검토와 결과에 대한 상세 계산식을 볼 수 있습니다.

기타 기능

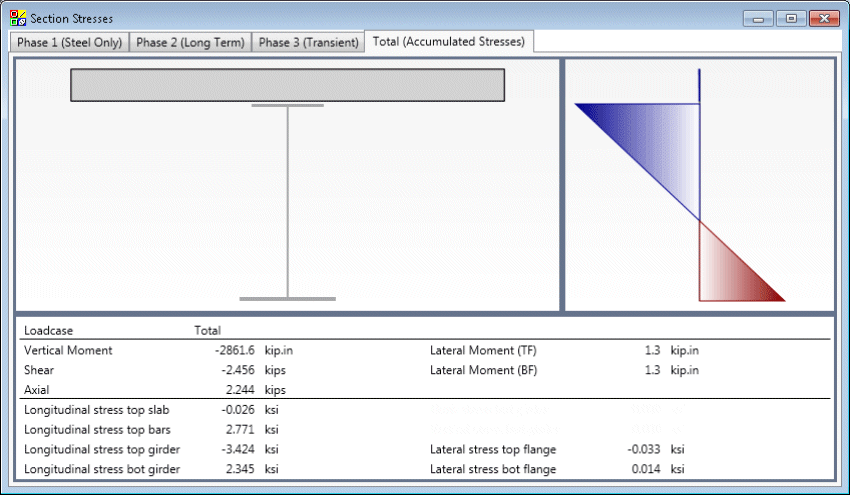

다양한 하중 단계에 대한 단면 응력 분포와 설계 검토에 사용된 단면 특성을 확인할 수 있습니다.
단면 치수를 수정하면, 모델에서 이미 해석된 결과를 이용하여 설계 검토 계산을 즉시 재평가할 수 있습니다. 이를 통해 교량 모델을 다시 수정·해석하기 전에, 설계 변경안의 적합성을 미리 검토하는 “what-if” 설계 검토가 가능합니다
