조적 교량 마법사

조적 교량 마법사는 반원형 또는 세그먼트 아치를 가진 단일 및 다경간 조적 아치 교량의 2D 및 3D 연속체 모델을 생성합니다. 수작업으로 동일한 구조물을 모델링하는 데 걸리는 시간의 일부로 모델을 생성할 수 있습니다. 스큐의 유무에 따라 기초 및 교각을 포함한 모델을 생성할 수 있으며, 선형 또는 비선형 재료를 사용할 수 있습니다.

모델 정의

모델을 정의하기 위해 기하학적 값, 재료 속성, 스큐 및 선택적 기차 하중을 지정하는 여러 개의 탭 페이지를 사용합니다.

필요한 모든 데이터가 입력되고 모델 유형(2D 또는 3D) 및 해석 유형(선형 또는 비선형)이 선택되면, 선택한 모델 및 해석 유형에 적용 가능한 수량만을 사용하여 모델이 생성됩니다.

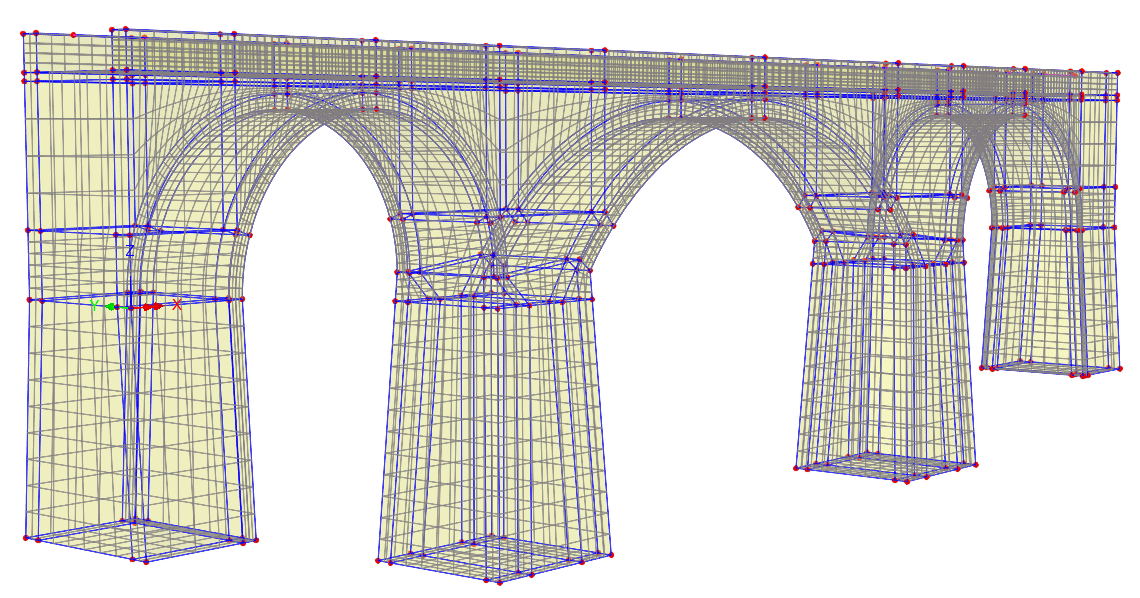

모델 생성 / 편집

자동으로 생성된 모델은 기하학적 또는 재료 속성 변경, 특정 기초 조건을 통합하거나 코드 특정 기차 또는 차량 하중 또는 사용자 정의 하중을 할당할 수 있습니다.

생산된 연속체 모델은 조적을 연속 복합 재료로 간주하는 ‘매크로 모델링’을 위한 것입니다. 이는 각 블록과 각 모르타르 이음매를 명시적으로 모델링하는 ‘마이크로 모델링’과는 다릅니다. LUSAS의 콘크리트 균열 및 파괴 재료 모델은 조적의 균열 및 파괴 거동을 근사하는 데 사용할 수 있습니다.

결과 보기

모델 생성의 일환으로, 교대, 기둥, 채움, 아치 링, 스팬드렐 벽, 난간 등을 나타내는 공통 기능이 그룹화되고 이름이 지정되어 모델을 쉽게 조작하거나 결과를 선택적으로 볼 수 있습니다.

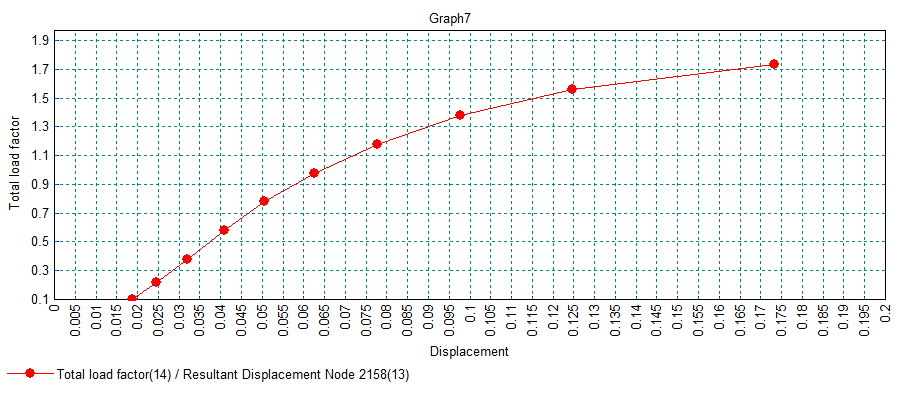

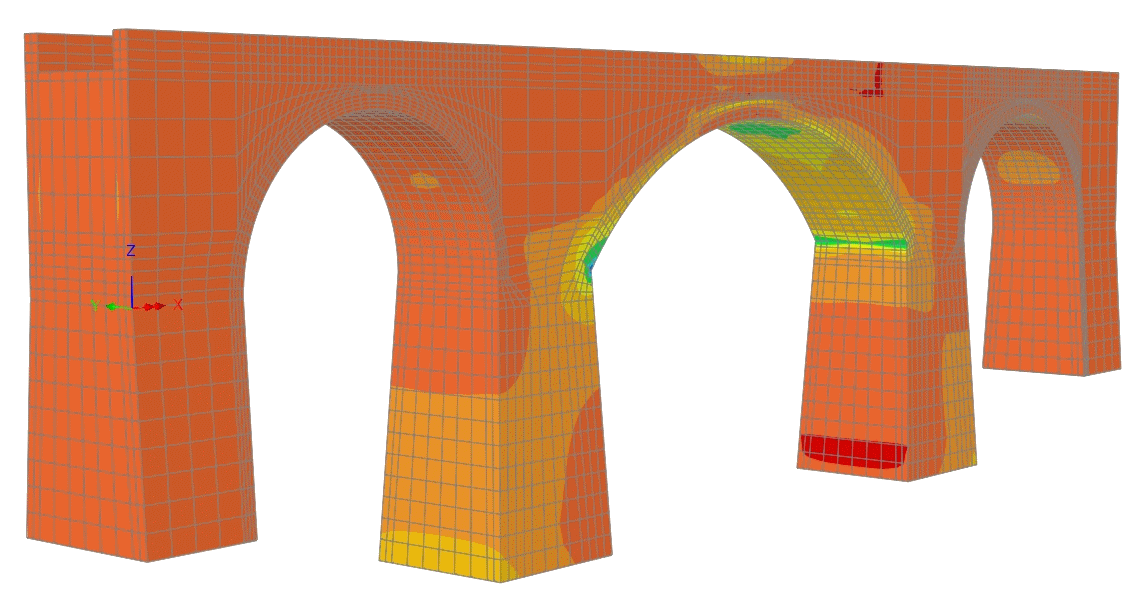

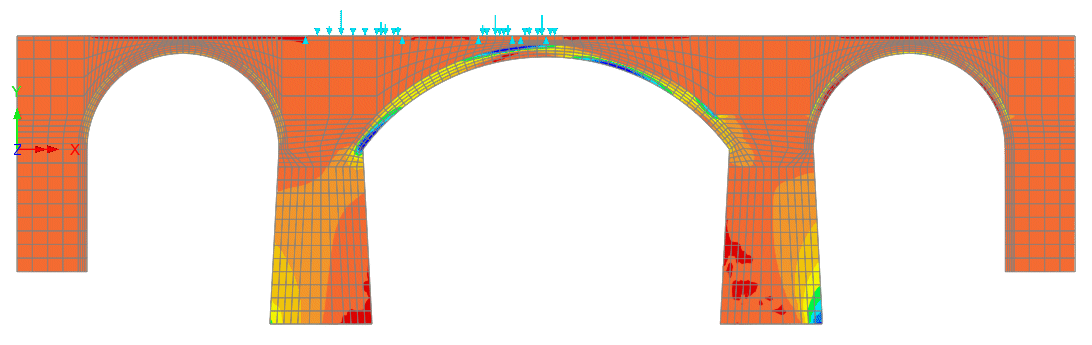

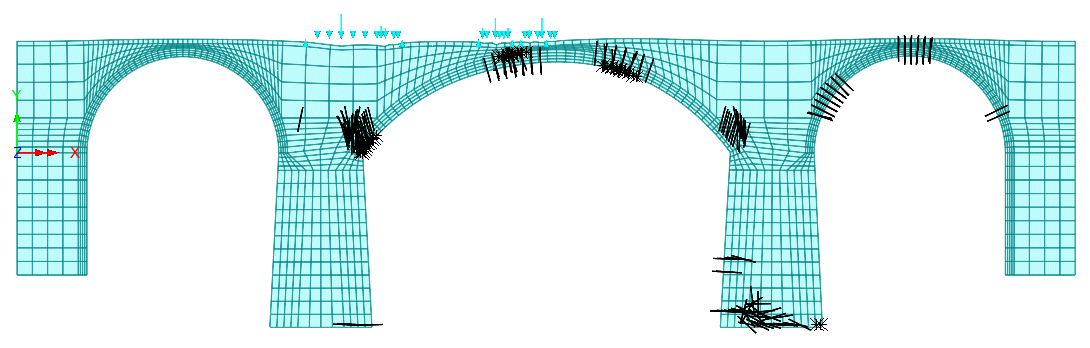

LUSAS 내에서, 주요 응력의 등치선 및 비선형 해석이 수행될 때 균열 및 파괴 패턴, 용량 곡선 및 노드 변위 대 전체 하중 계수(TLF) 그래프를 등치선으로 결과를 볼 수 있습니다.
