RC 구조 설계

LUSAS RC 구조 설계 옵션은 LUSAS의 모델링 및 해석 기능을 기반으로 하며, 엔지니어의 작업 흐름을 확장하여 철근 콘크리트 부재의 설계 검토를 수행합니다.

이 옵션은 휨 및 축력을 받는 임의 형태의 철근 콘크리트 상판/보, 기둥 및 말뚝 설계를 위한 코드 검토를 수행합니다. 테이퍼형 및 보이드 형 부재도 지원됩니다. 철근 콘크리트 단면에 대한 구부림 및 축력이 없는 경우 각각의 Ultimate Limit State (ULS) 및 Serviceability Limit State (SLS)에 따른 설계 검사를 수행할 수 있습니다.

현재 지원되는 설계 코드는 다음과 같습니다:

	AASHTO LRFD 8th 및 9th LRFD 에디션, ACI-318-19 (미국)
	AS5100.5-2017 (호주)
	CSA S6-14 및 CSA S6:19 (캐나다)
	EN1992-1:2004 및 EN1992-2:2005 (유럽)
	IRC:112-2011 (인도)

---

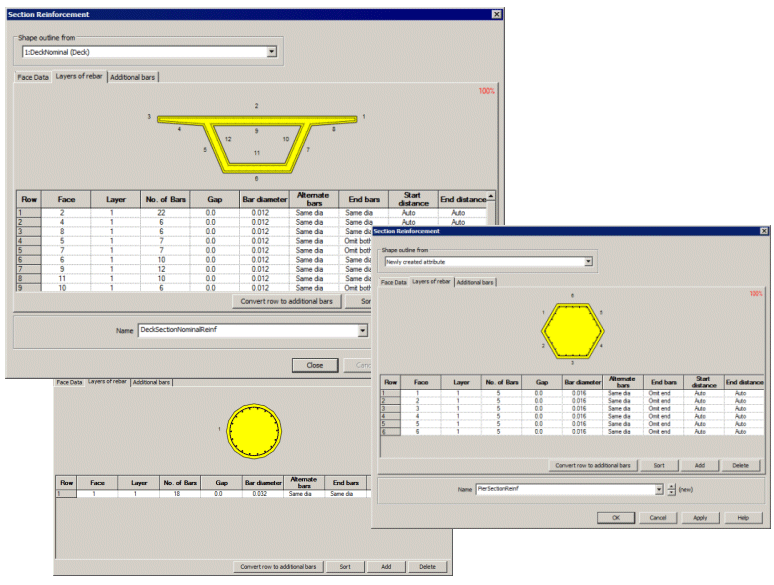

강도 정의

• 선택한 단면에서 각 번호가 매겨진 면에 대한 표 데이터를 입력하여 강화재 층을 정의합니다 (표면, 링크 여유, 바 개수, 바 지름 등).
• 바는 균등하게 배치되며, 서로 충돌하는 경우 선택된 면에서 끝 바를 생략할 수 있습니다.
• 여러 줄의 표 데이터를 사용하여 면 내 다중 층의 바를 배치하거나, 층 내 밀도가 더 높거나 낮은 강도를 지정할 수 있습니다. 교차하는 바 배열 및 수동 바 배치도 지원됩니다.
• 균열 폭 결정에 사용되는 바 간격은 각 바 또는 여러 개의 묶인 바가 단면의 다른 바에 대하여 어디에 위치하는지를 고려하여 계산됩니다.

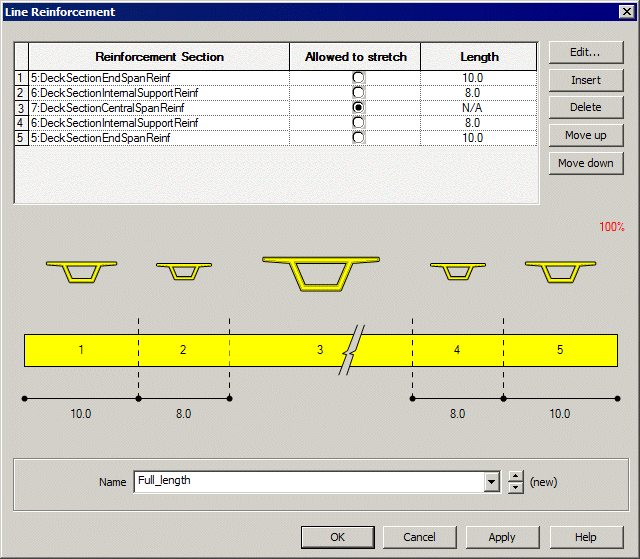

• 부재를 나타내는 여러 선 위 또는 주변에서 각 개별 철근 배치가 어떻게 적용되는지 지정합니다.

설계 결과 보기

• 개별 설계 검사를 위한 결과 구성 요소를 선택하고, 모든 부재 또는 선택된 부재에서 최대 안전율을 확인합니다.
• 선택된 설계 코드 및 활성 하중 케이스, 하중 조합 또는 Envelope 케이스에 대해 안전율 결과를 표시합니다.
• 선택된 부재 및 하중 케이스에 대한 설계 검사 결과의 표 요약을 생성하고, 상세 결과를 보며 PM 상관도를 생성합니다.
• Microsoft Excel과 함께 사용할 수 있도록 결과를 저장하거나 모델 보고서에 추가하며, 보고서를 생성할 때마다 보고된 설계 데이터는 모델의 현재 상태에 맞게 자동으로 업데이트됩니다.

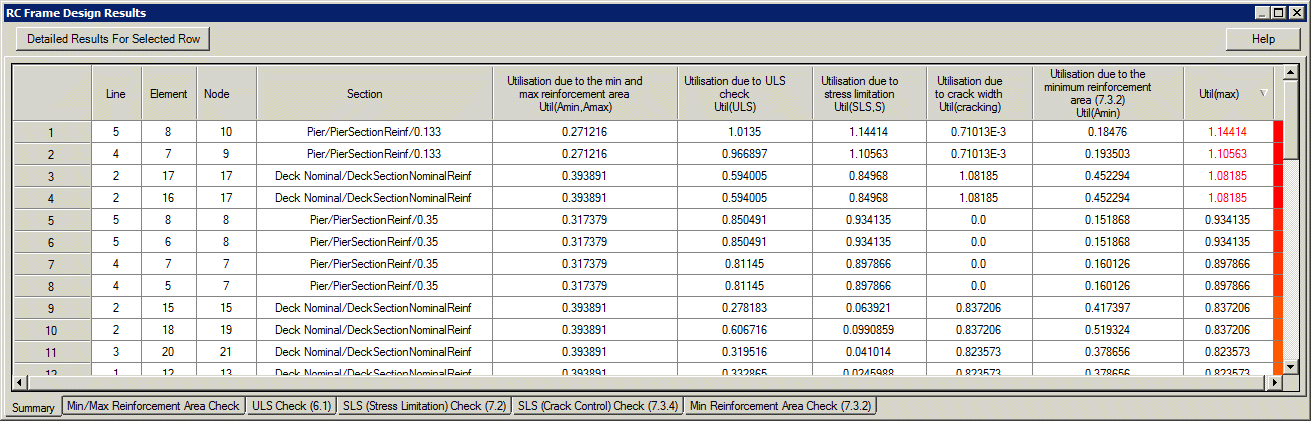

요약 결과

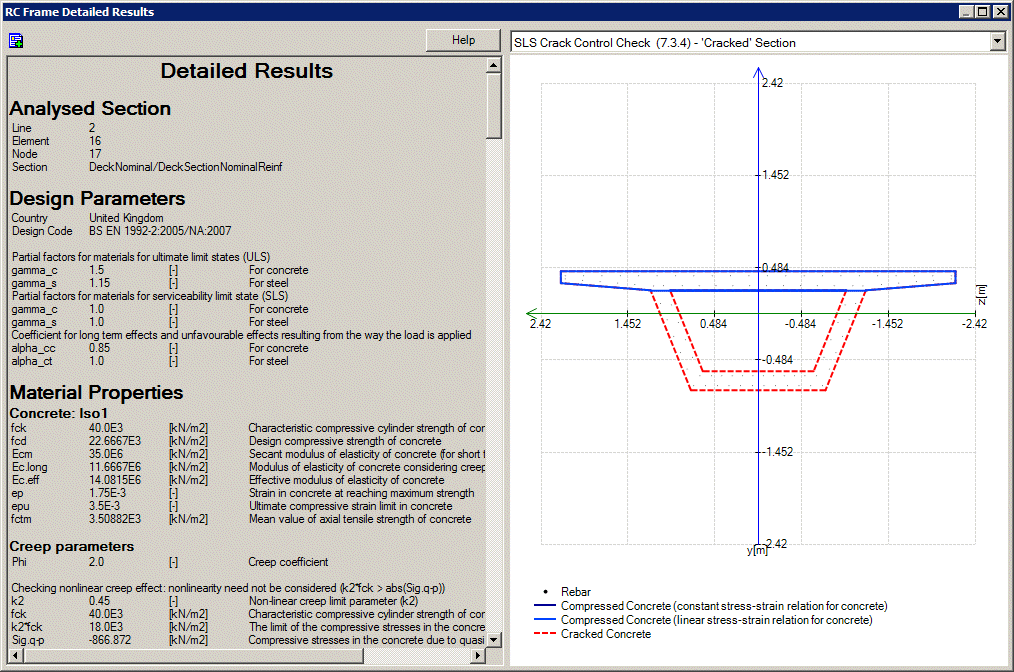

상세 결과

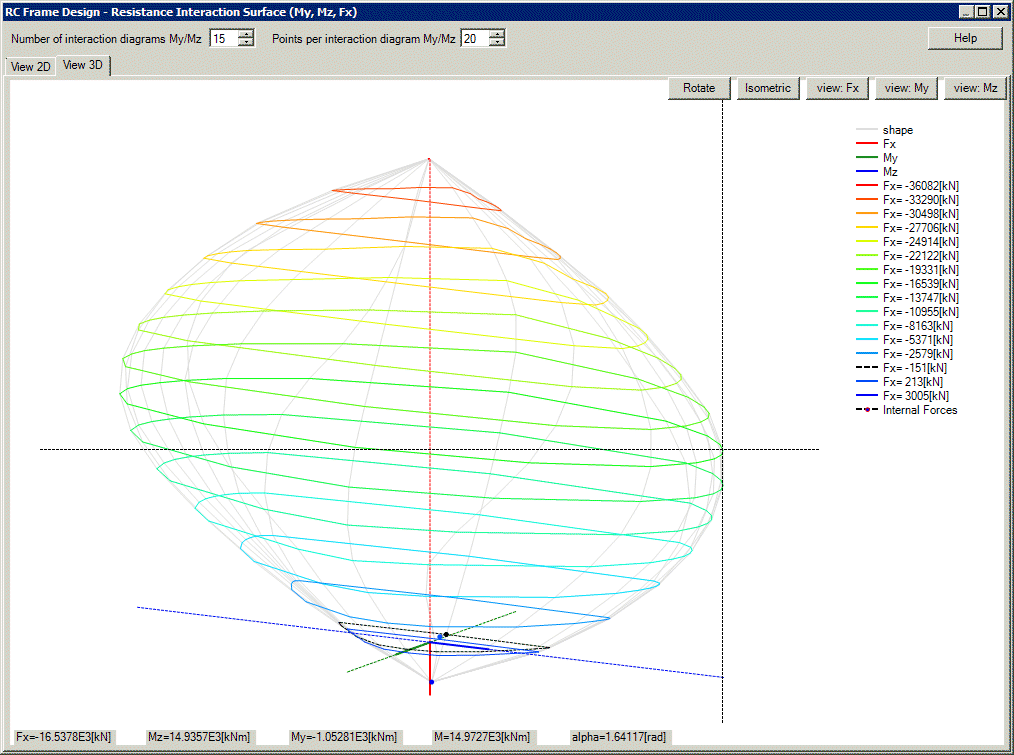

PM 다이어그램



---

요약

• 해석에서 RC 덱/보, 기둥 및 말둥 설계로 작업 흐름을 확장합니다.

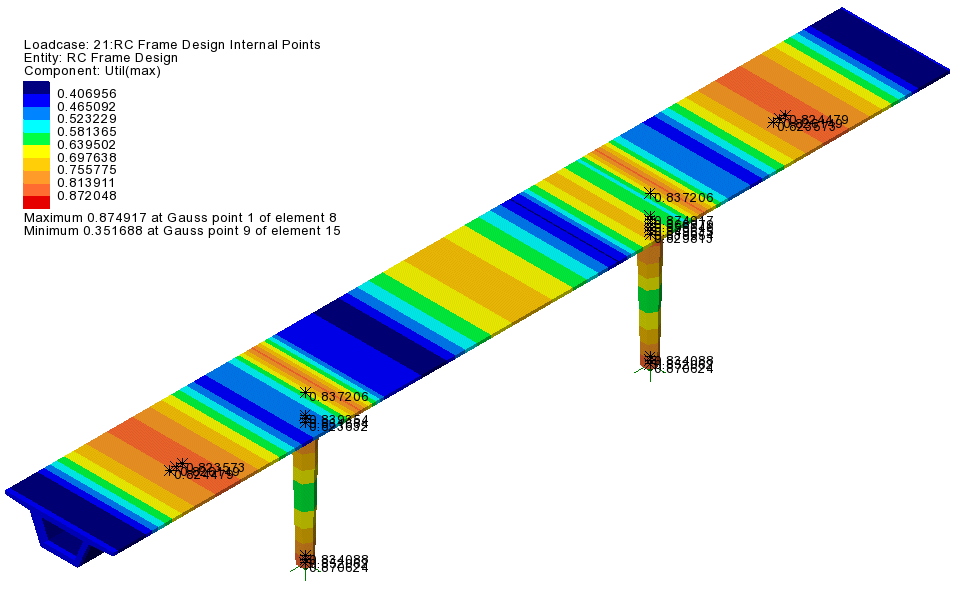

• 선택된 설계 코드 및 활성 하중 케이스에 대해 결과 보기 레이어에서 활용 비율로 결과를 확인합니다.

• 표 및 보고서 형식으로 요약 정보를 생성하고 통과/실패 값을 쉽게 확인합니다.

• 전체 모델에 대한 보고서 외에 개별 설계 보고서를 생성하거나 이를 첨부합니다. 전체 구조에 대한 요약 보고서와 중요 부재의 상세 보고서를 혼합하여 사용합니다. 유사한 콘텐츠 재생성을 빠르게 하기 위한 템플릿을 생성합니다.

• 빠르게 학습할 수 있습니다. 기존 사용자들은 새로운 RC 프레임 설계 도구를 쉽게 적용할 수 있습니다. 이 도구는 그들이 익숙해진 다른 도구와 유사하게 작동하기 때문입니다.

---

RC 프레임 설계 모듈의 복잡한 단면 형상 처리 능력은 제한된 시간 내에 구조의 개별 부재에 대한 설계 검토를 수행하는 데 기본적입니다.

기하학적 속성 정의에서 결과의 후처리 및 표시까지 사용하기가 간단합니다.

궁극적 및 서비스 가능성 한계 상태 검사를 활용 계수의 등고선 맵을 플로팅하거나, 관심 있는 부재에 대한 모든 또는 선택된 세부 사항을 표로 정리하고 해당 데이터를 모델 계산 보고서에 포함하여 확인할 수 있습니다.

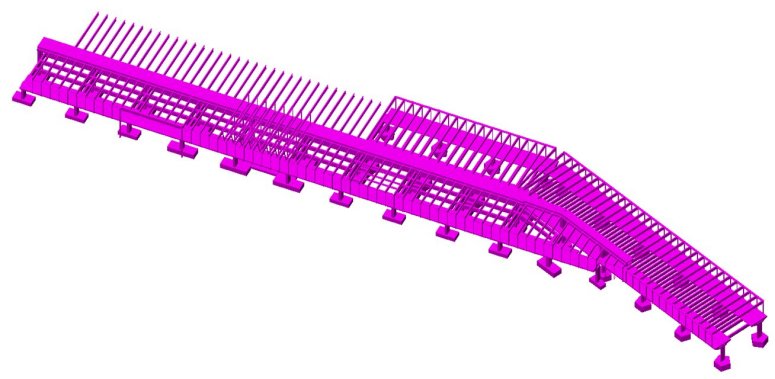

Carlo Margheriti, 선임 엔지니어, Alhambra srl.

---
