강 구조 설계

사용자가 설계 코드의 모든 관련 조항 및 방정식을 참조하여 수행된 계산의 전체 세부 정보를 제공함으로써 계산 과정을 명확히 확인할 수 있으며, 이를 모델 보고서를 통해서도 출력합니다.

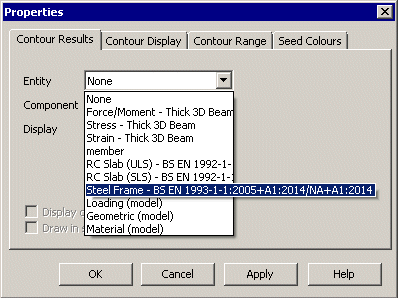

현재 지원되는 설계 코드는 다음과 같습니다:

	AASHTO LRFD 7th Edition (2014) – AASHTO LRFD 교량 설계 사양, 7판, 미국 주 고속도로 및 교통 관리 위원회, 2014.
	AASHTO LRFD 8th Edition (2017) – AASHTO LRFD 교량 설계 사양, 8판, 미국 주 고속도로 및 교통 관리 위원회, 2017.
	AASHTO LRFD 9th Edition (2020) – AASHTO LRFD 교량 설계 사양, 9판, 미국 주 고속도로 및 교통 관리 위원회, 2020.
	ANSI / AISC-360 (2016) – ANSI/AISC 360-16 구조용 강재 건물 사양, 미국 강재 건설 협회, 시카고, 2016년 7월
	AS 4100-1998 강구조물 (호주) – 호주 표준: AS4100-1998, 강구조물, 호주 표준 협회, 시드니.
	BS5400-3:2000 – 강재, 콘크리트 및 복합 교량 제3부: 강교량 설계에 대한 규정, 영국 표준 협회, 치스윅, 2001년 5월.
	CSA S6-14 캐나다 도로교량 설계 규범 – CSA-S6-14, 캐나다 도로교량 설계 규범, CSA 그룹, 2014년 12월.
	CSA S6:19 캐나다 도로교량 설계 규범 – CSA-S6:19, 캐나다 도로교량 설계 규범, CSA 그룹, 2019년 12월.
	EN1993-1-1+A1:2014 – EN 1993-1-1:2005 유럽 기준 3: 강구조물 설계 – 제1부: 일반 규칙 및 건물에 대한 규칙.
	EN1993-2: 2006 유럽 기준 3: 강구조물 설계 – 제2부: 강교량.
	GB50017 – GB50017-2017 강구조물 설계 규범, 중국 건축 & 시공 출판사, 중국.

---

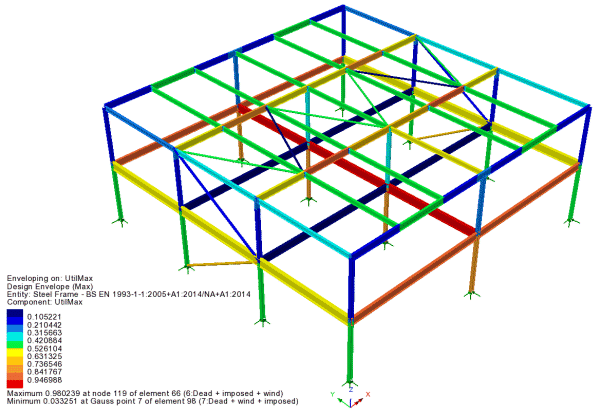

설계 결과 보기

설계 확인 결과는 선택된 설계 코드와 하중케이스, 하중 조합 또는 Envelope 에 대한 시각적으로 표시합니다..

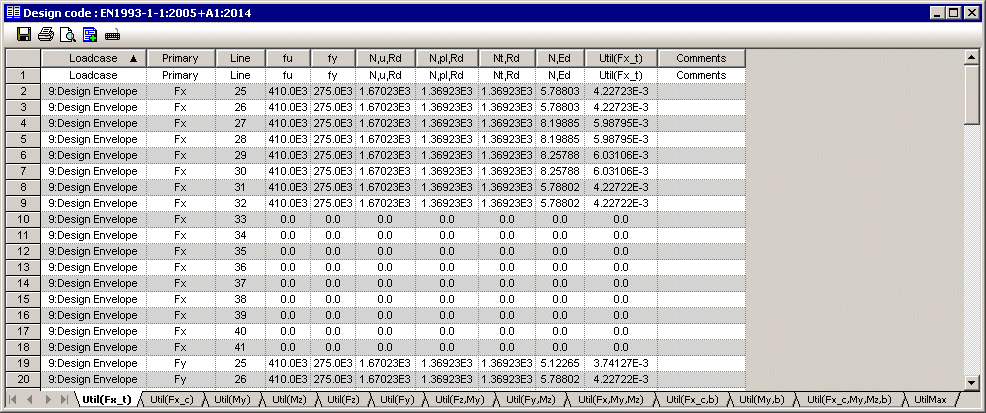

설계 요약 보고서

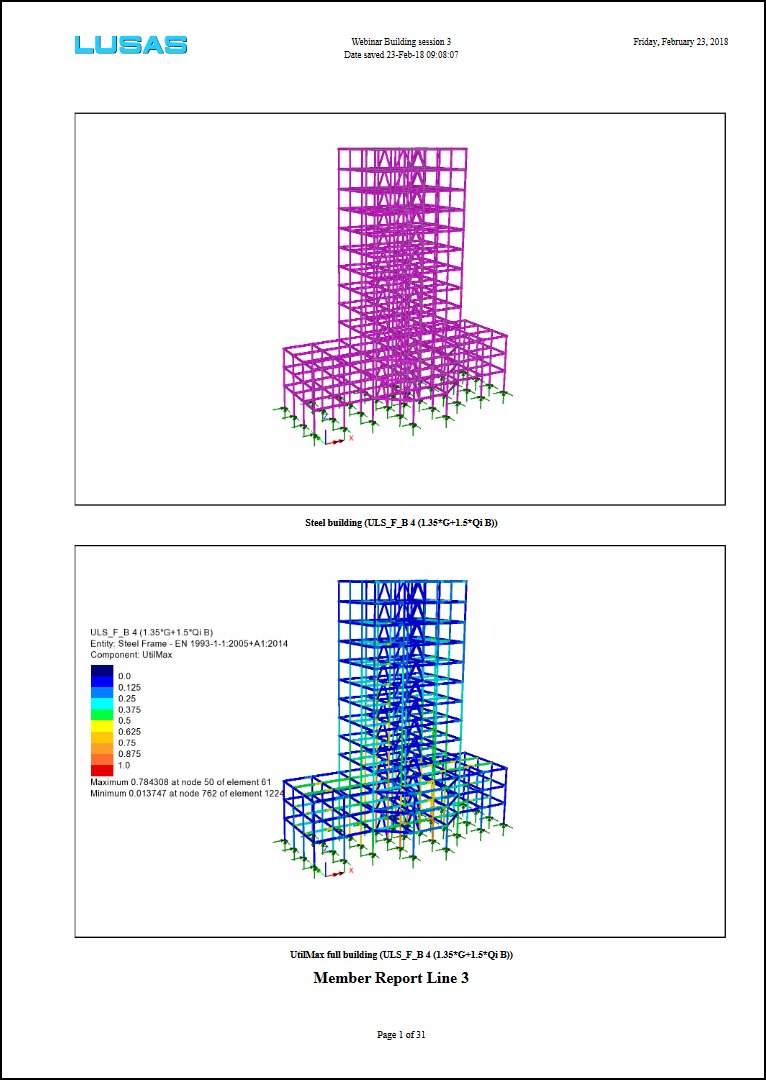

선택된 부재 및 하중 경우에 대한 설계 확인 결과를 요약한 표를 생성합니다. Microsoft Excel에서 사용하기 위해 결과를 저장하거나 텍스트 형식으로 저장할 수 있습니다. 결과를 모델 보고서에 추가하면 매번 보고서를 생성할 때 설계 요약 데이터가 현재 모델 상태에 맞게 업데이트됩니다.

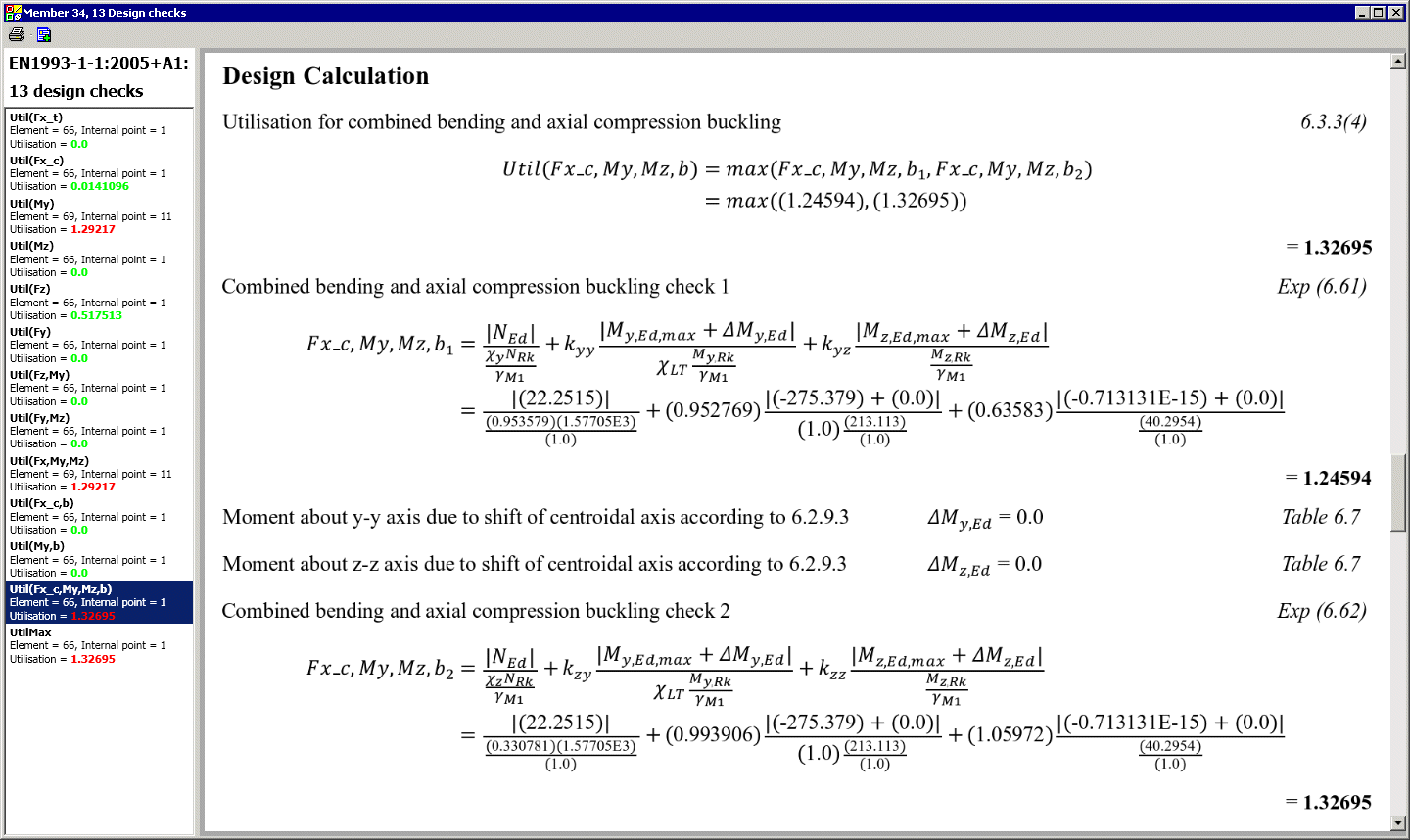

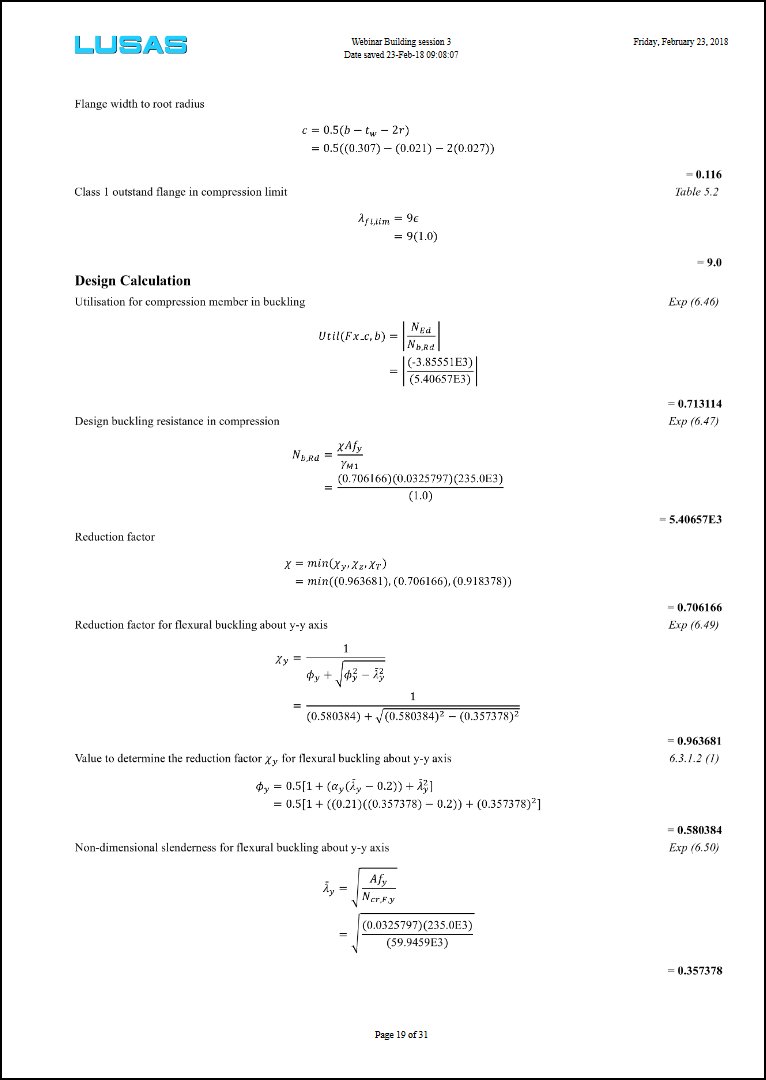

부재 설계 보고서

특정 부재에 대한 설계 계산 과정을 검증할 수 있도록 부재 설계 보고서를 생성합니다. 이러한 보고서는 수행된 모든 계산을 보여주고 코드의 조항 및 방정식을 참조합니다.  생성된 보고서는 해석 모델 보고서에 추가할 수 있습니다.



---

LUSAS의 새로운 강재 설계 기능에서 우리가 보는 주요 이점 중 하나는 매우 상세한 계산 출력의 제공입니다. 이를 통해 계산 단계를 쉽게 검토할 수 있습니다. 우리는 또한 이 기능이 외부 유틸리티가 아닌 LUSAS 내부에 완전히 통합되어 있다는 점에 만족합니다. 이는 전체 모델링 프로세스와 동일한 방식으로 엔지니어에게 작동합니다.

John Harrison, 구조 엔지니어, Reid International

---

새로운 단면 확인 기능은 사용자에게 설계 코드의 구현을 조사하고 검증하는 데 필요한 모든 것을 제공합니다. 이는 다른 소프트웨어 패키지의 ‘블랙박스’ 접근 방식과는 현격한 대조를 이룹니다.

Ben Curry, 수석 엔지니어, COWI

---

요약

• 해석에서 상세 설계로 작업 흐름을 확장하세요.

• 계산을 숨기는 ‘블랙박스’ 접근 방식을 떠나세요. 이는 검토 및 제출의 어려움을 증가시킵니다.

• 상세한 정보가 필요 없나요? 대신 그래픽, 표, 보고서 형식으로 요약 정보를 생성하고 통과/실패 기준을 빠르게 확인하세요.

• 빠르게 배우세요. 기존 사용자는 강철 구조물 설계 옵션을 손쉽게 적용할 수 있습니다. 이는 익숙한 다른 도구와 동일한 방식으로 작동합니다.

• 개별 설계 보고서를 생성하거나 전체 모델보고서에 추가하세요. 전체 구조에 대한 요약 보고서와 주요 부재에 대한 상세 보고서를 혼합할 수 있습니다. 유사한 내용을 빠르게 재생산하기 위해 템플릿을 생성하세요.

---

---
