LUSAS Tank
탱크 모델 및 해석 유형 지원
일반 탱크 정의 데이터를 바탕으로 2D 및 3D 탱크 모델을 쉽게 생성할 수 있습니다. 제공되는 2D 탱크 모델링 옵션을 사용하여 초기 연구를 수행한 후, 3D 쉘 또는 3D 솔리드 모델을 사용하여 디자인의 적합성을 더 자세히 개발하고 조사할 수 있습니다.
초기 해석을 위한:
- 2D 축대칭 구조 해석
- 2D 축대칭 단계 시공 해석
- 2D 축대칭 결합 열/구조 해석
- 2D 빔-스틱 내진 해석
상세 해석을 위한:
- 3D 쉘 구조 해석
- 스틸 지붕 전용
- 3D 솔리드 결합 열/구조 해석
디자인 체크를 위해 3D 쉘 모델을 사용하십시오. 보다 대표적인 유출 해석을 위해 3D 솔리드 모델을 사용하십시오. 탱크 정의를 복사하고 수정된 데이터를 사용하여 모델을 재생성함으로써 비교 연구를 수행할 수 있습니다.
마법사에 의해 생성된 모델 예제는 아래에 나와 있습니다.
2D 축대칭 구조 해석
모델 특징은 모델의 업데이트 및 결과 처리를 용이하게 하기 위해 개별 그룹으로 정의됩니다. 콘크리트 탱크의 경우, 외부 탱크만 모델링되며, 16개의 정적 하중 조건을 사용하여 검토합니다.

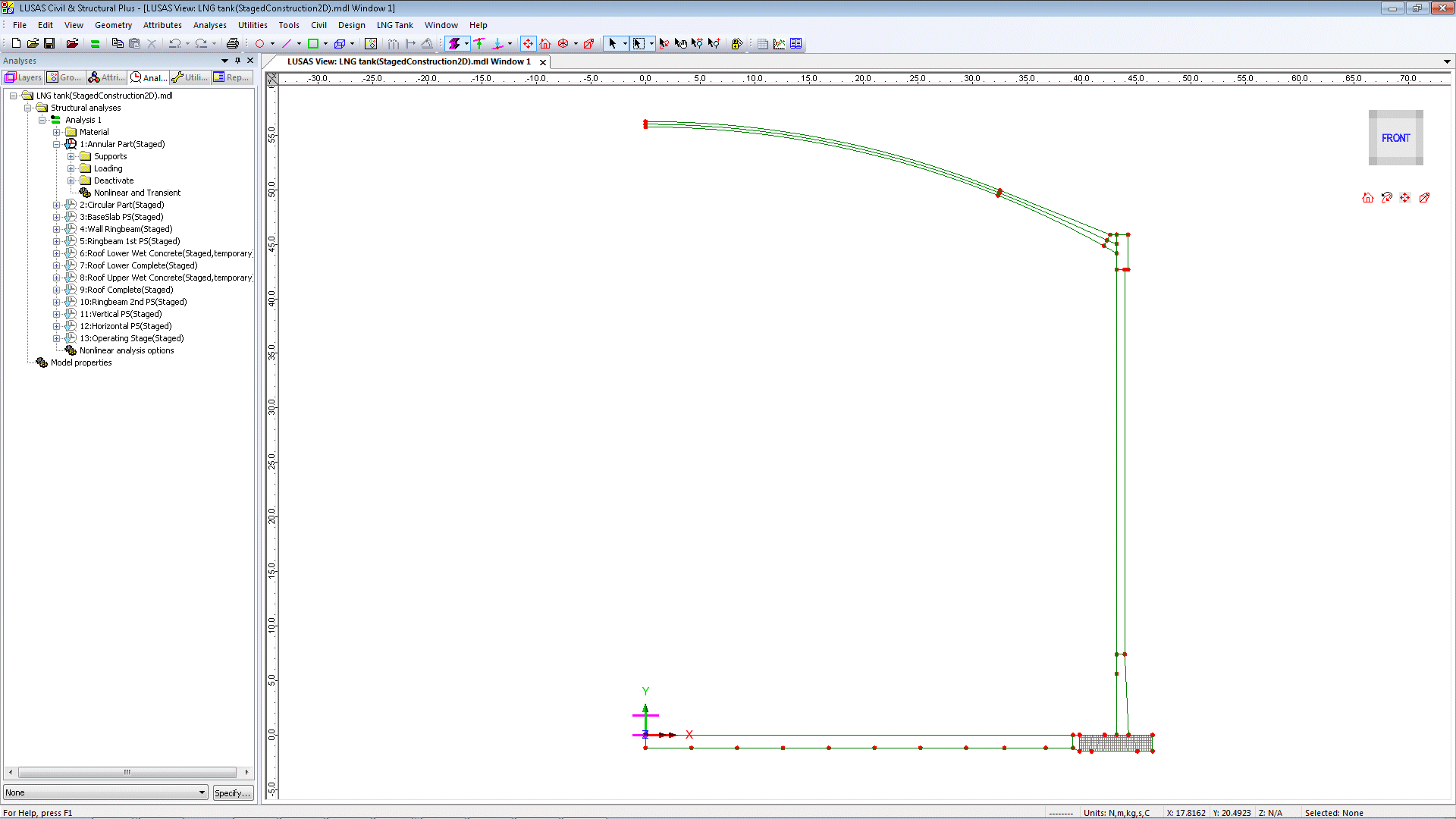

2D 축대칭 단계 시공 해석
2D 축대칭 구조 모델에 정의된 그룹 외에도, 시공 단계를 모델링할 때 기능의 활성화 및 비활성화를 용이하게 하기 위해 추가 그룹이 설정됩니다. 최대 13개의 시공 단계가 마법사에 의해 자동으로 생성되며, 비선형 해석 순서가 사용되어 이전 단계의 응력 및 변형률이 다음 단계에 상속됩니다.

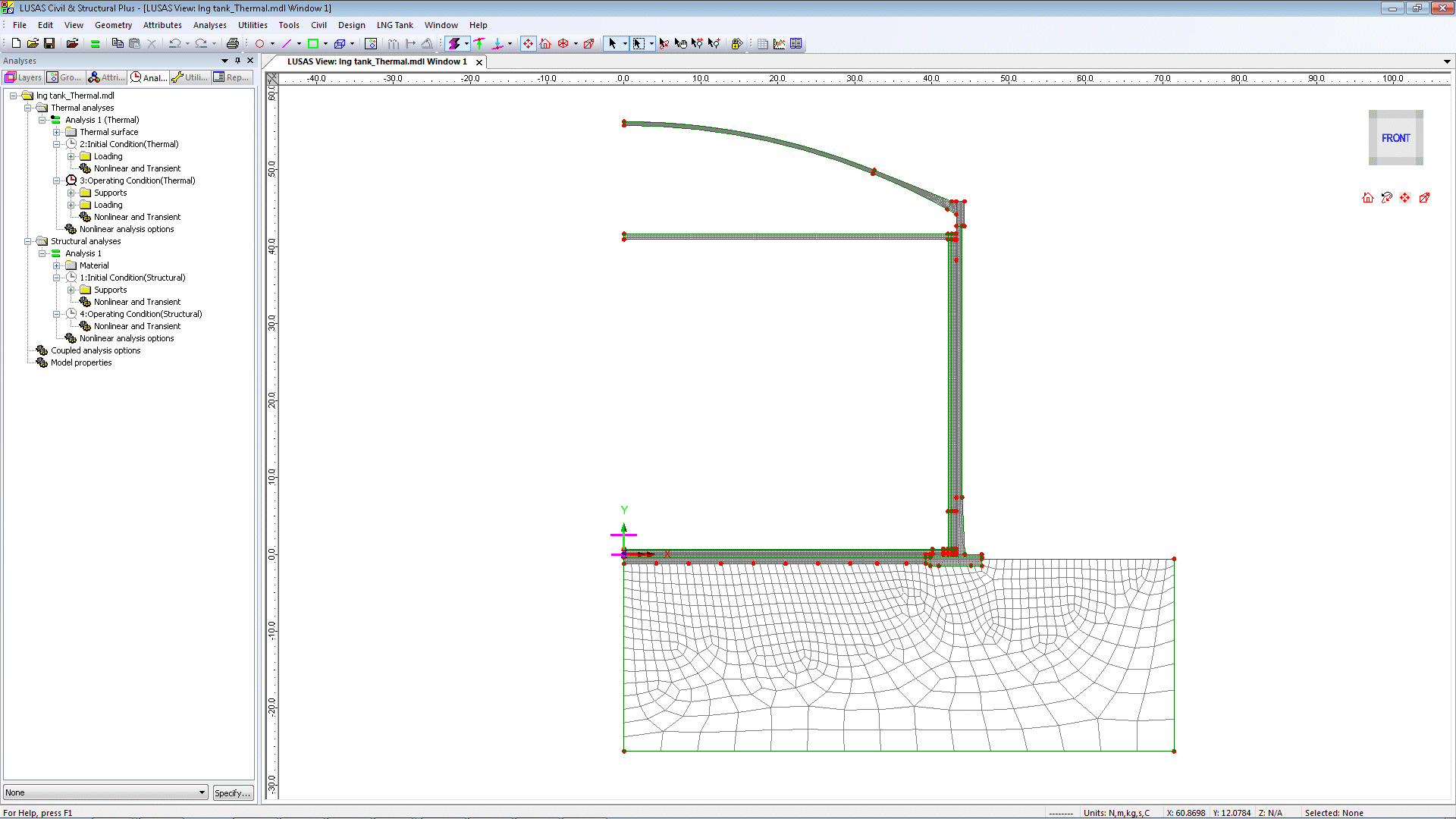

2D 축대칭 열/구조 커플 해석
구조의 두께를 통한 온도 분포를 얻고 온도 구배에 의해 유도된 열 응력 및 변형률을 얻기 위해 사용됩니다. 일반적으로 온도 분포를 입력 하중으로 사용하는 구조 해석을 따릅니다 – 일반적으로 열/구조 커플 해석이라고 합니다.

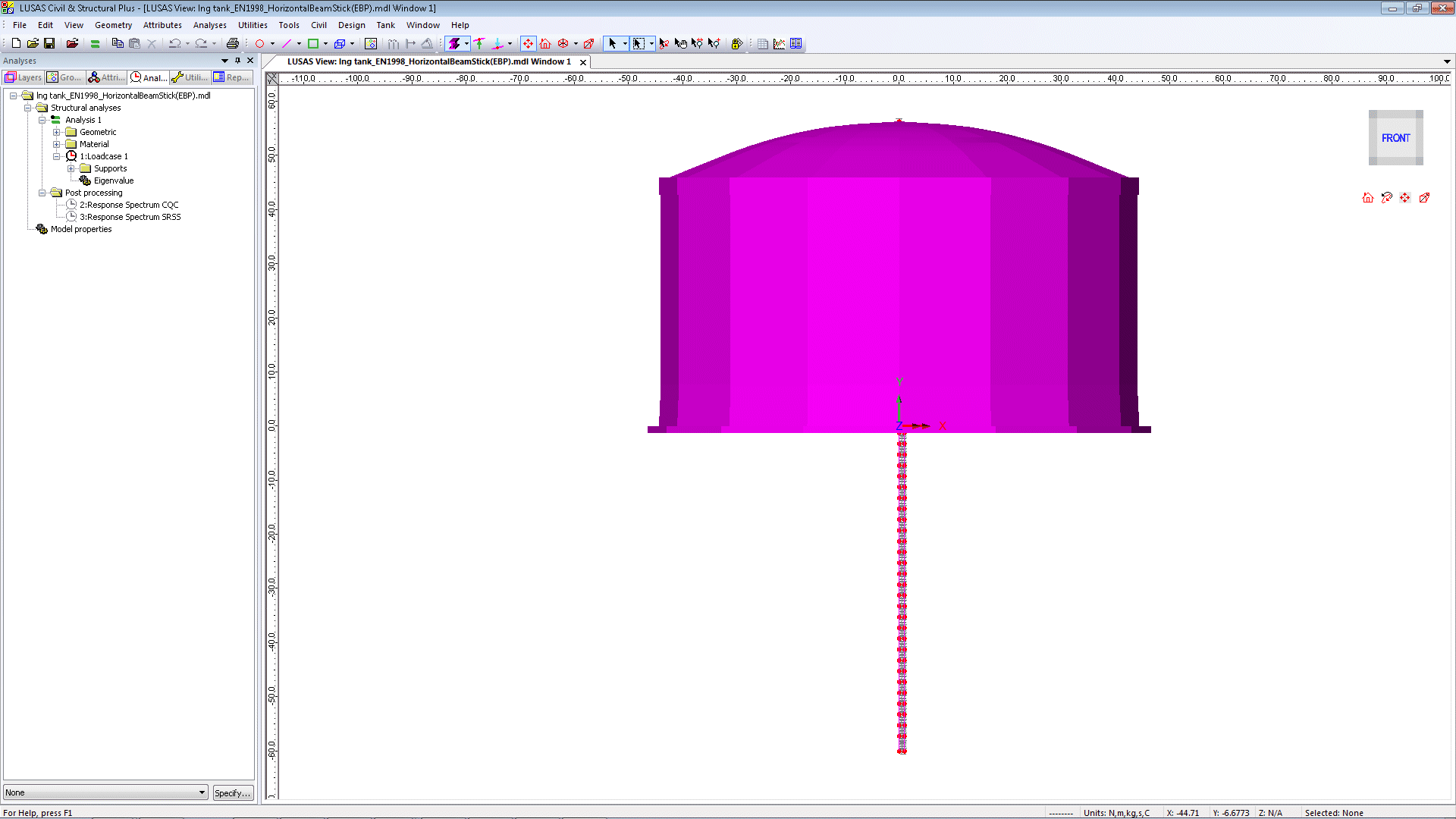

2D 빔-스틱 내진 해석
집중 질량 빔-스틱 모델을 사용하여 지진 조건에서 동적 해석을 수행합니다. 구성 요소의 채택된 배열은 액체 탱크 시스템의 복잡한 내진 행동을 간단하지만 정확한 모델로 캡처합니다. 마법사에 의해 기본적으로 ASCE에 해당하는 응답 스펙트럼이 정의되지만, 다른 사용자 정의 스펙트럼도 사용할 수 있습니다.
일부 2D 해석에서 지정되거나 생성된 하중(적용 하중, 실내 하중, 열 또는 지진 효과 등)은 3D 모델에서 사용할 수 있는 등가 구조적 또는 온도로 변환할 수 있습니다.

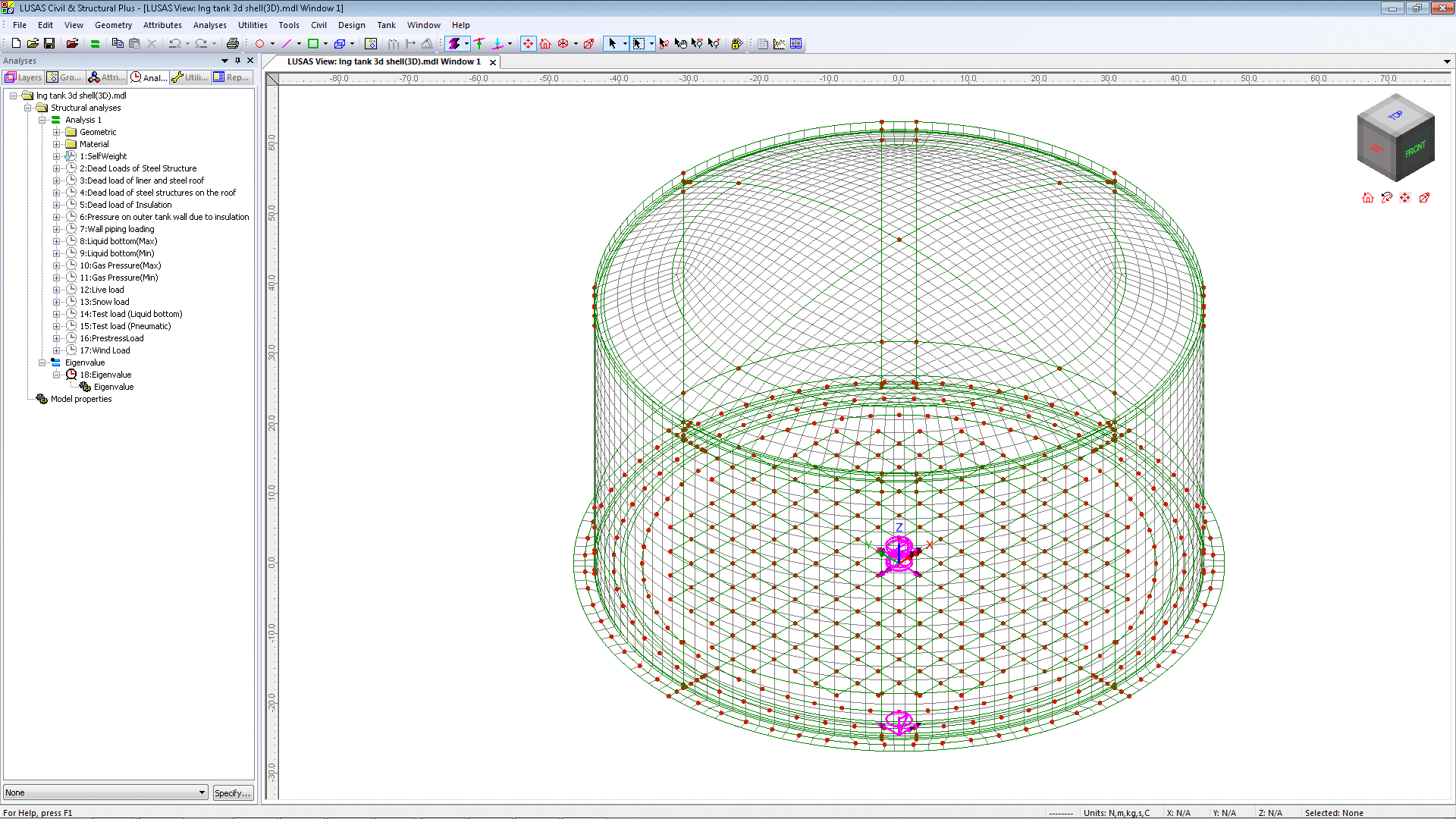

3D 쉘 정적 구조 해석
탱크 하중이 축대칭이 아닐 때 사용되며 디자인 결과 생성을 위해 사용됩니다. 2D 축대칭 구조에서 정의된 모든 하중은 이 모델에도 적용되며, 풍하중도 적용할 수 있습니다. 반쪽 및 전체 모델을 생성할 수 있습니다.

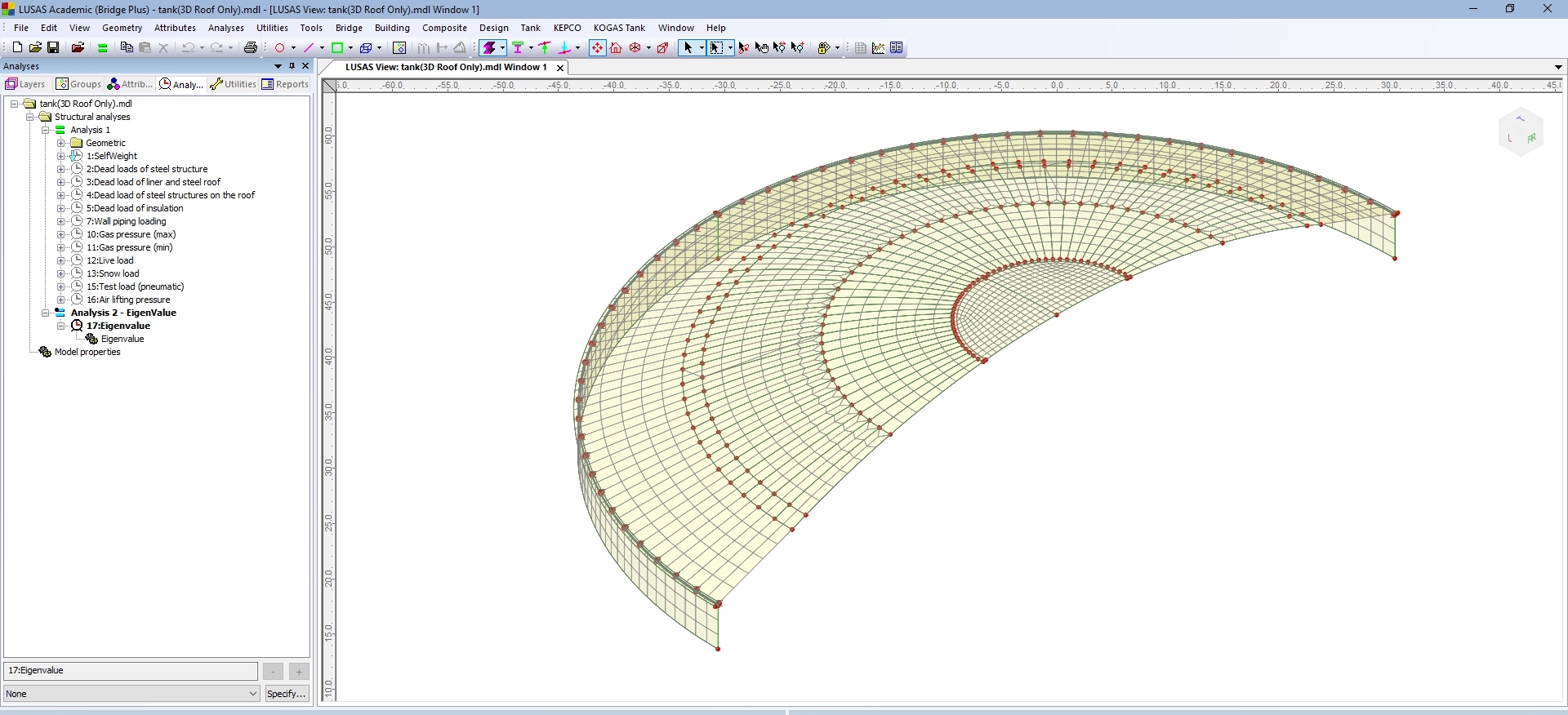

3D 쉘 지붕 전용
선형 구조 해석을 위한 스틸 탱크 지붕의 반쪽 또는 전체 모델을 생성하는 데 사용됩니다. 모든 하중은 탱크 정의에서 정의된 대로 적용됩니다.

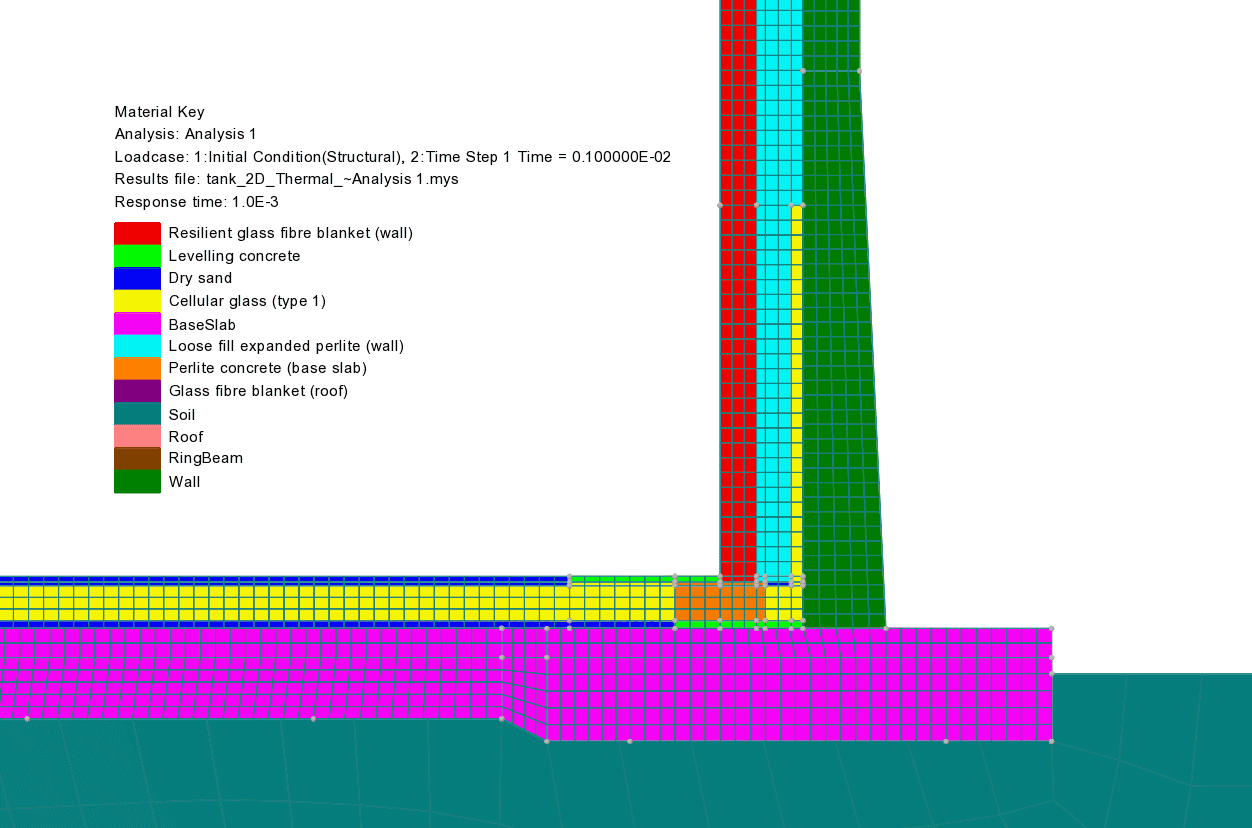

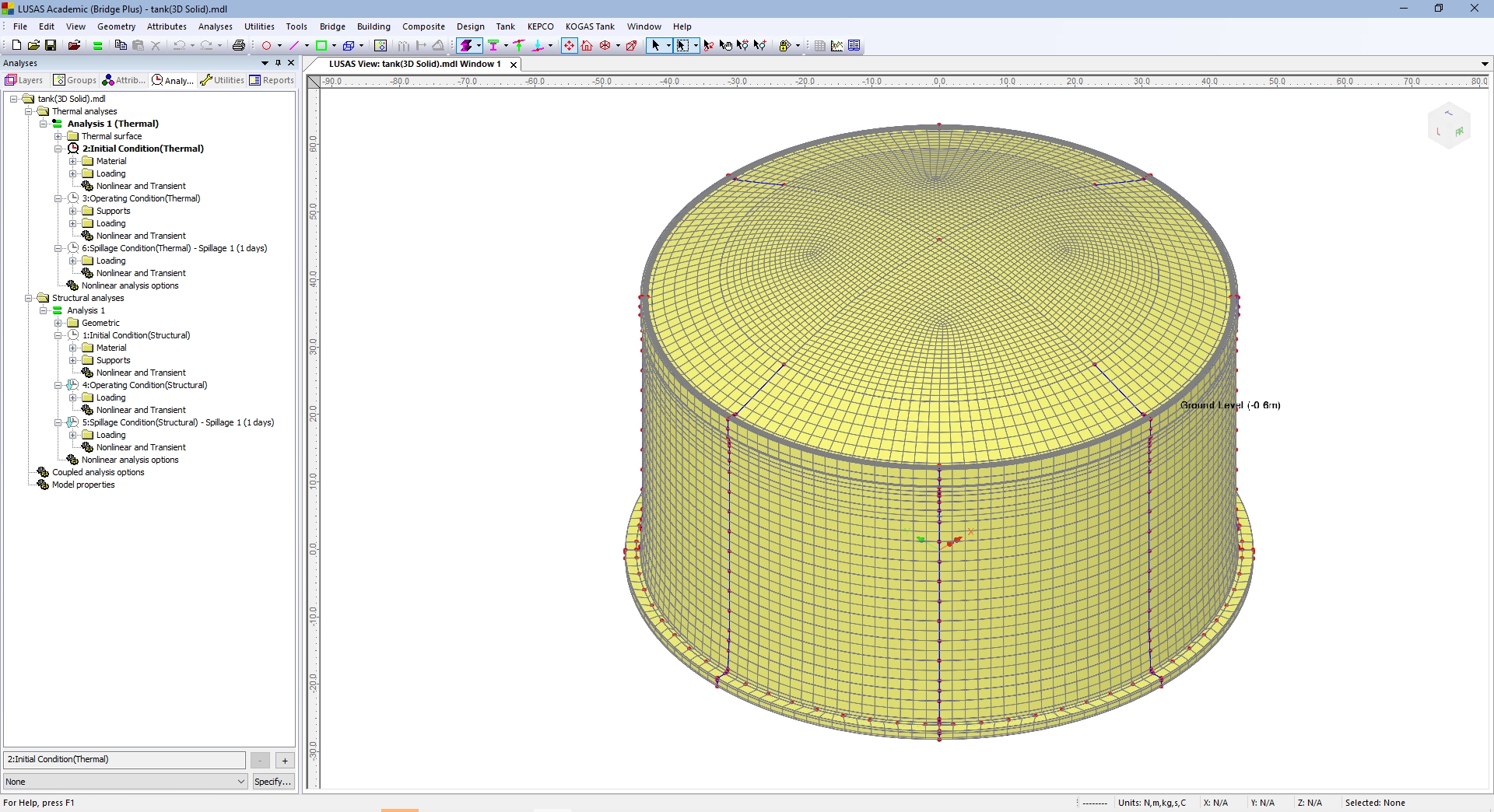

3D 솔리드 열/구조 커플 해석
저항벽, 링빔 보강, 그리고 유출 시나리오가 명시적으로 모델링된 열-구조 커플 해석을 위해 전체, 반쪽 또는 4분의 1 크기의 3D 솔리드 탱크 모델을 생성하는 데 사용됩니다.

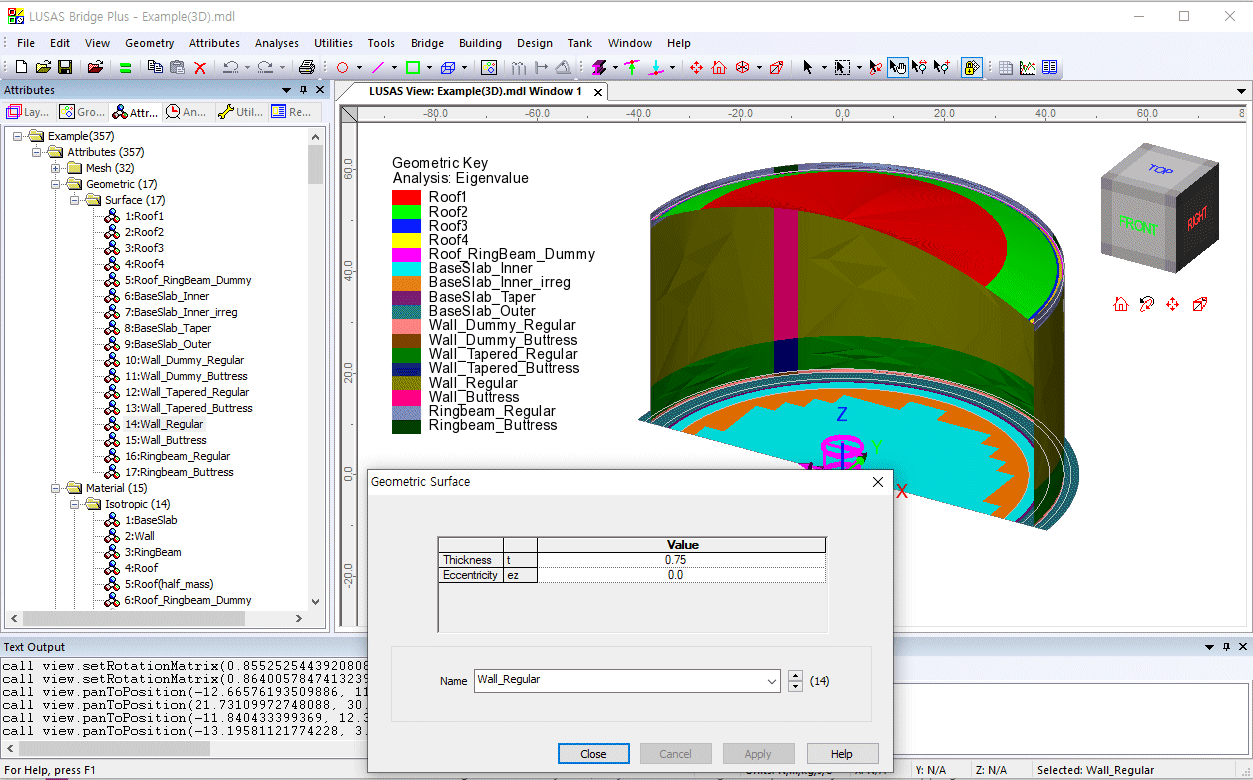

생성된 모델
마법사에 의해 생성된 모델은 모든 메시, 기하학적 속성, 속성, 지지 및 하중이 모델에 할당되어 있으며, 특성은 유형에 따라 그룹화되어 있습니다.
해석 및 설계 기능
|
|
|
|
|
|
|
|
|
|
|
|
일반 LUSAS 기능을 통해 폭발 해석이나 인접 탱크의 화재 모델링도 가능합니다.
결과
해석이 완료된 후:
- 모델의 모든 부분 또는 선택된 부분에 대한 결과를 개별 레이어를 사용하여 다이어그램, 등고선, 벡터 및 이산 값 데이터를 확인할 수 있습니다.
- 각 보기 창에 대해 개별적으로 하중 사례를 선택하고, 각 창에서 서로 다른 하중 사례에 대한 결과를 표시할 수 있습니다.
- 기본 하중 조합을 수동으로 지정하여 포함될 하중 사례 및 사용할 하중 계수를 정의할 수 있습니다.
- 최대 및 최소 결과를 생성하여 필요로 하는 조합 수 및 에너지를 줄일 수 있는 스마트 조합을 사용할 수 있습니다.
- 여러 하중 사례의 범위를 정의하여 최대 및 최소 결과를 제공할 수 있습니다.
- 굽힘 모멘트와 전단력을 플롯하고 구조적 변형을 시각화합니다.
- 결과를 글로벌 방향 또는 로컬 방향에서, 요소 방향으로 또는 지정된 방향에서 표시할 수 있습니다.
- 결과를 스프레드시트 응용 프로그램에 선택적으로 출력하여 추가 계산 및 그래프 작성에 사용할 수 있습니다.
- 콘크리트 모델링의 경우, 균열 폭 등고선, 균열 패턴 및 지원되는 설계 코드에 대한 값을 플롯합니다.
- 사용자 정의 관심 위치의 결과를 획득하기 위해 검사 위치를 사용할 수 있습니다.
- 결과를 글로벌 방향 또는 로컬 방향으로, 요소 방향으로 또는 특정 방향에서 변환하여 표시할 수 있습니다.

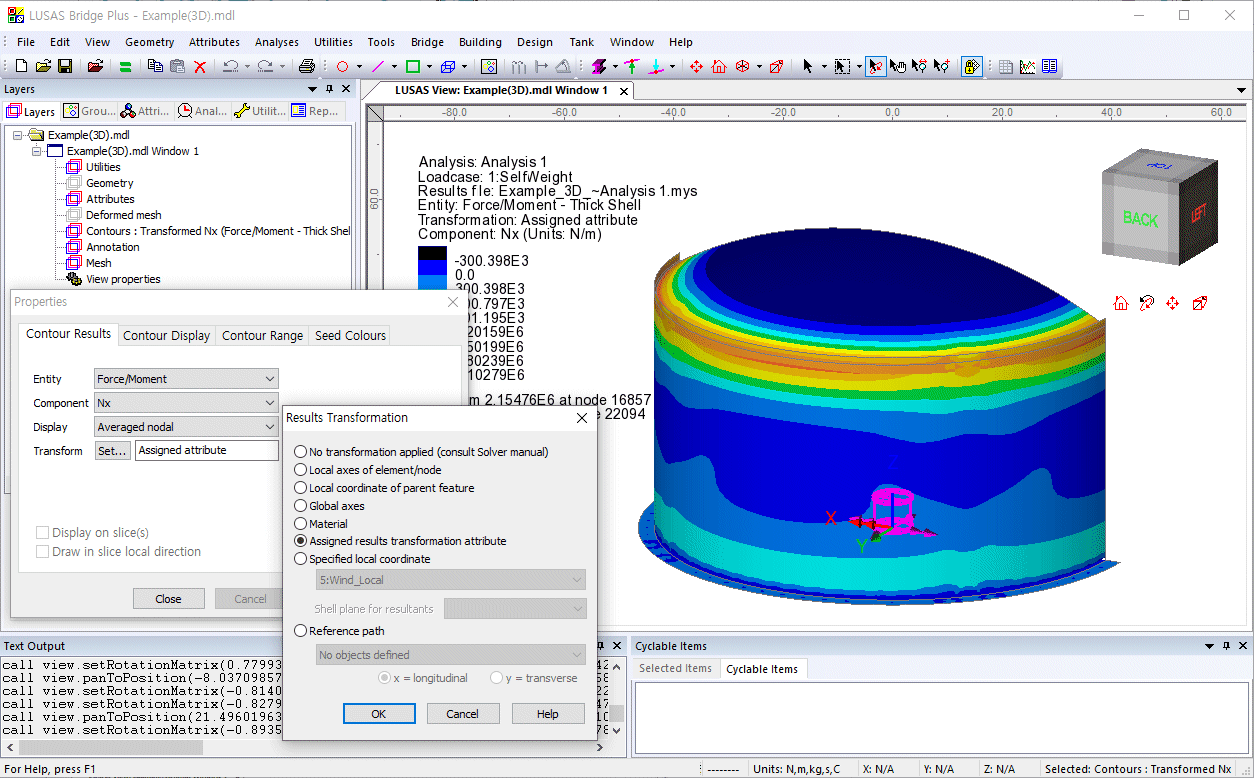

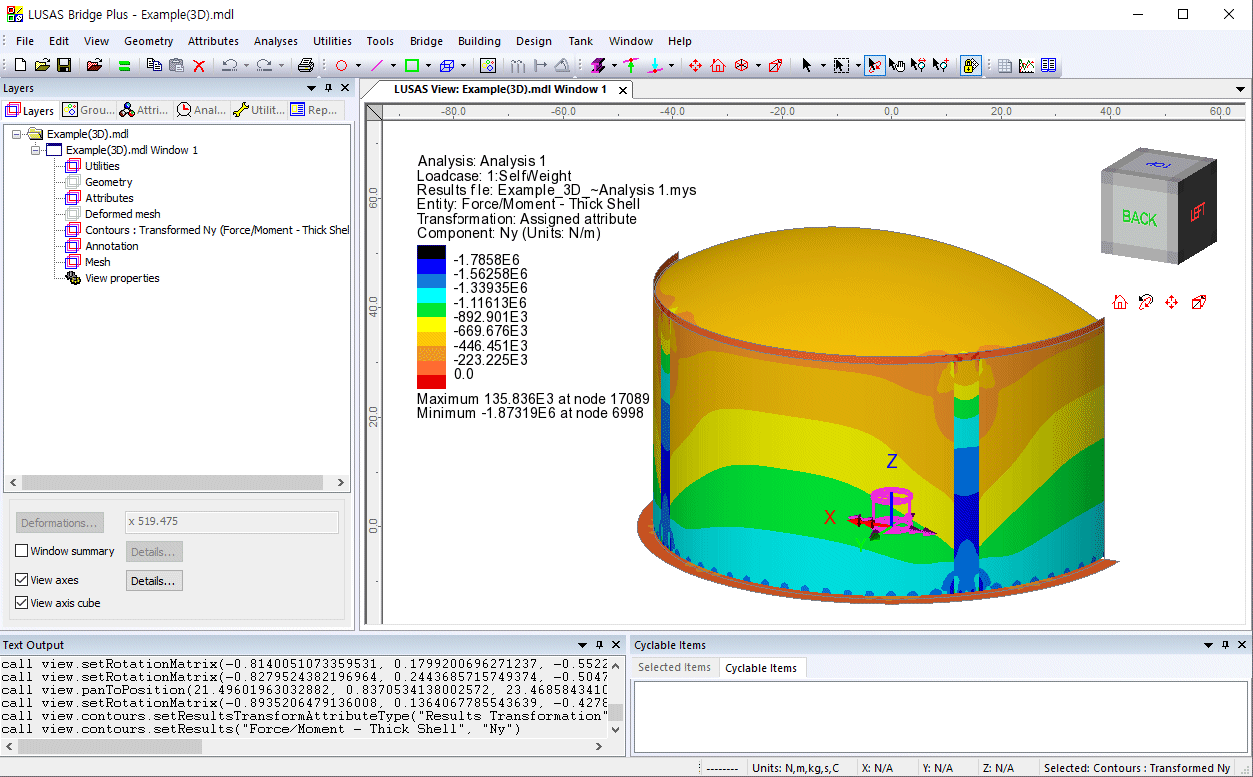

부재의 Nx와 Ny의 변환된 결과 플롯이 아래에 표시됩니다.

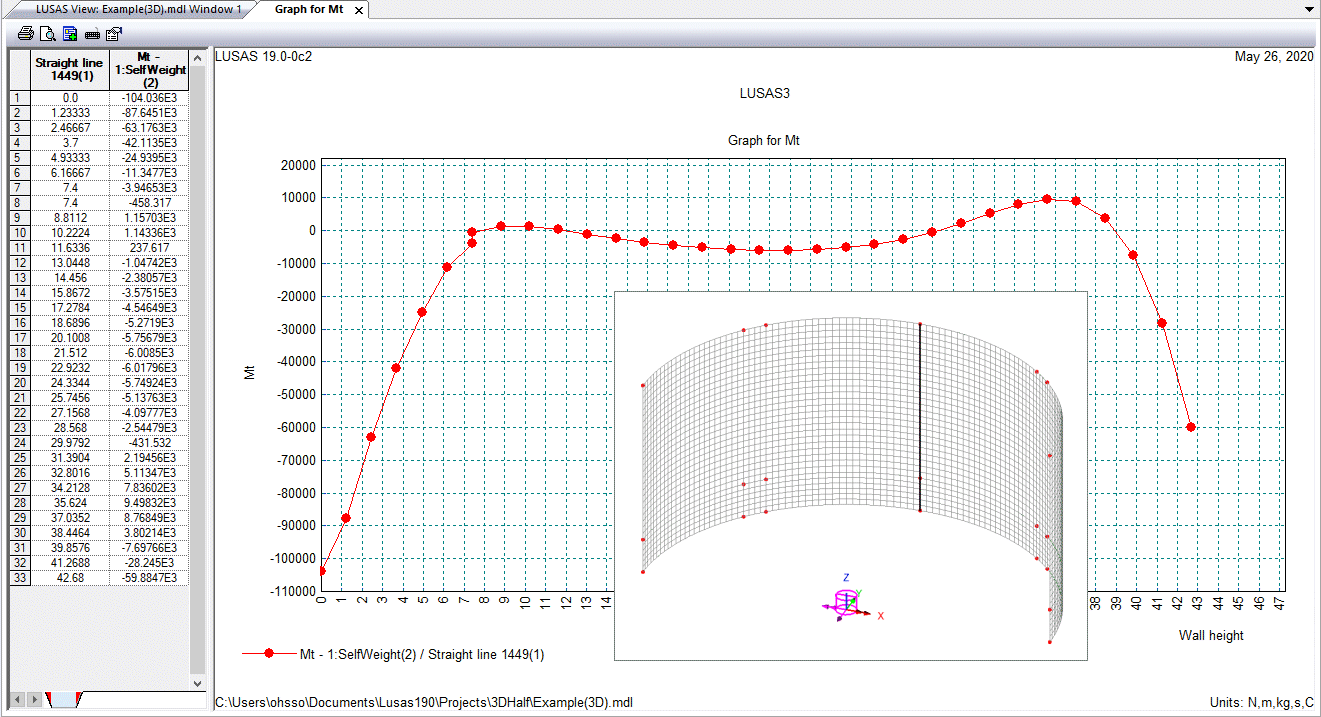

예를 들어, 벽 높이에 따른 모멘트 Mx의 변화를 나타내는 그래프를 모델에서 선택하여 생성할 수 있습니다.

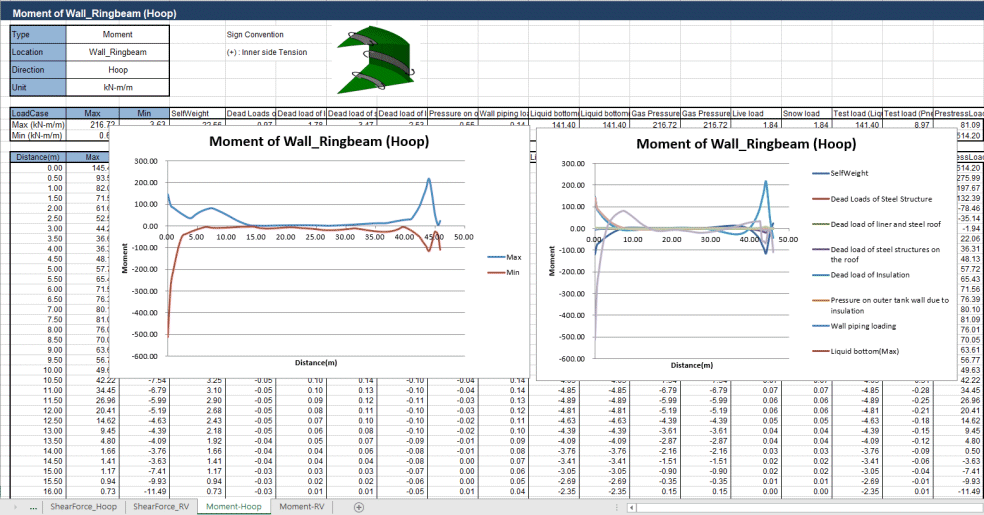

단면력 결과 스프레드시트 내보내기

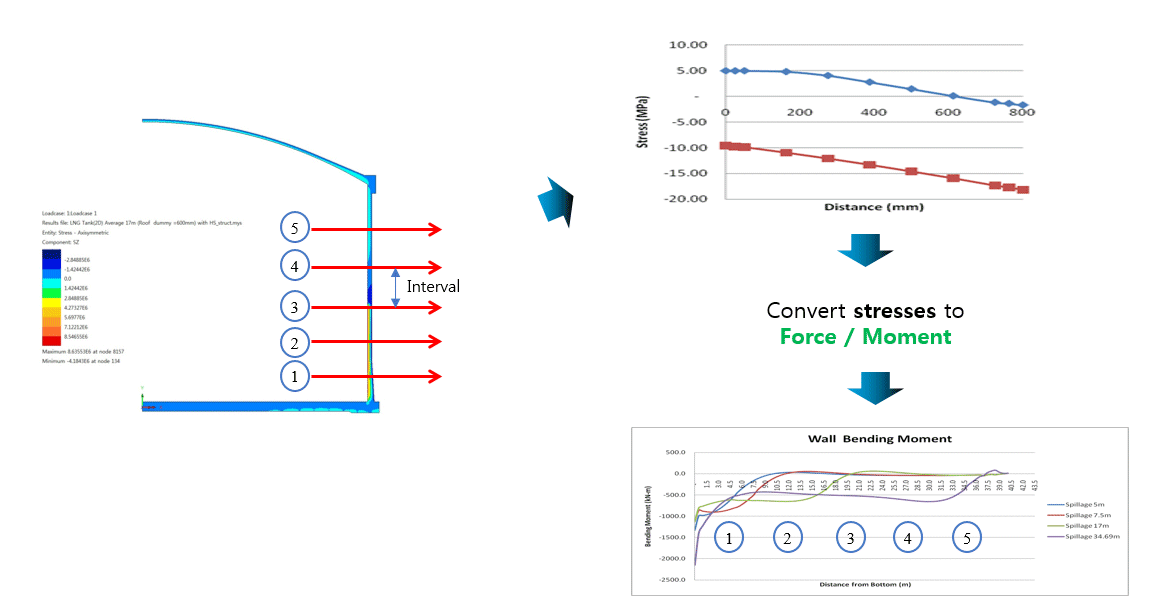

화면에서 결과를 보면 자동으로 모델의 선택된 절단 위치에서 응력 분포를 단면력으로 변환하고 스프레드시트로 출력하는 기능도 있습니다. 예를 들어, 2D 축대칭 모델의 경우, 벽 단면을 기준으로 SY에서 절단을 수행하여 수직 축 힘과 굽힘 모멘트를 계산할 수 있습니다.

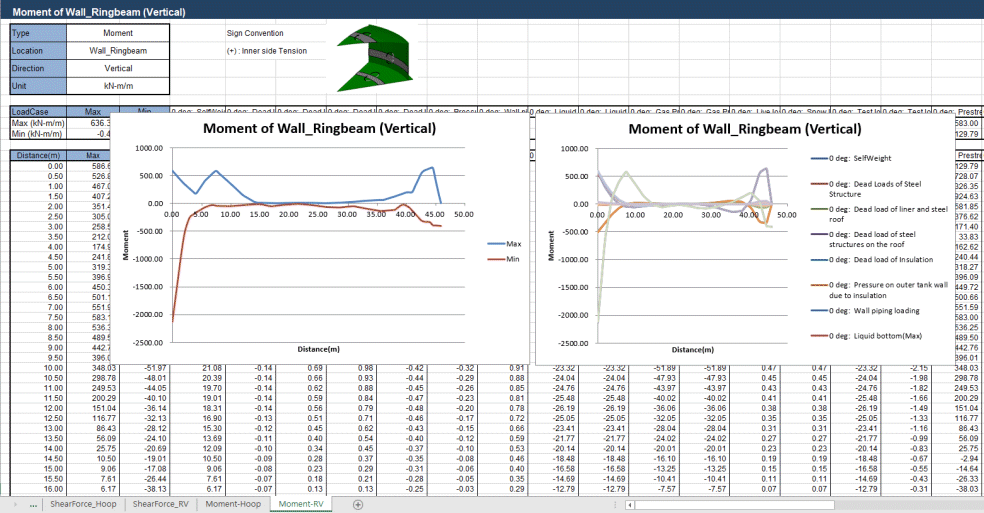

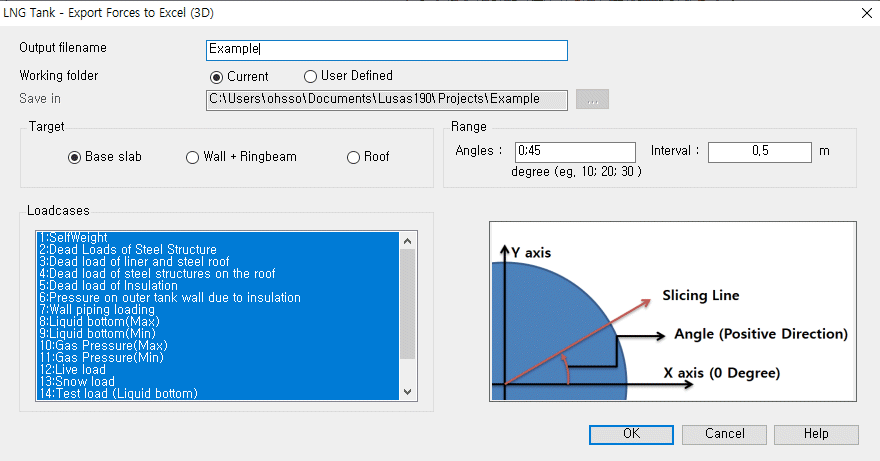

3D 쉘 모델의 경우, 유사한 단면력이 각 값에 따라 추출되어 스프레드시트로 내보내집니다.
-
계속하려면 LUSAS 결과 처리로 이동하세요.
