지반-구조 상호작용

지반 및 구조물 모델링

일부 구조 해석 소프트웨어와 달리 LUSAS Civil & Structural(및 LUSAS Bridge) 소프트웨어 제품은 적절한 지반, 비선형, 동적 및 열/현장 소프트웨어 옵션을 사용할 때, 단일 모델 내에서 지반 및 구조물의 2D 또는 3D 유한 요소 모델링을 가능하게 하는 다양한 지반 특정 및 일반 구조 공학 해석 도구를 제공합니다.

각 모델 내에서 여러 가지 가지 분석을 해결할 수 있으며, 최첨단 선형 및 비선형 요소 라이브러리, 고급 재료 모델, 선형 및 비선형 조인트 모델을 통해 다양한 지반-구조 공학 문제를 해결할 수 있습니다.

모델 구축

LUSAS 모델은 피처 기반 기하학적 방법(점, 선, 면 및 볼륨)을 사용하여 생성되며, 내장된 연관성은 LUSAS Modeller의 핵심 기능으로, 모델 기하가 수정되면 모든 할당된 하중, 지지대, 메쉬 및 기타 속성이 자동으로 업데이트됩니다.

CAD 수입/수출 시설을 통해 DXF 파일로부터 점 및 선 데이터를 수입할 수 있으며, IGES/STEP 인터페이스를 통해 점, 선, 면 및 볼륨을 수입할 수 있습니다. STL을 통해 삼각화된 표면 데이터도 가능합니다. CAD 스타일 드로잉 도구는 복사, 회전, 크기 조정, 변환, 압출 등의 다양한 모델링 유틸리티를 제공합니다.
2D 모델링의 경우, 지형 점 데이터로부터 스플라인을 생성하고 층을 정의하기 위해 스윕할 수 있습니다. 경계 점 및 선으로부터 표면을 정의하고, 이를 통해 지반 덩어리를 정의할 수 있습니다. 구조 및 지반 구성 요소는 모델링 목적을 위해 그룹화할 수 있습니다. 3D 모델링의 경우, 평면 또는 곡면을 스윕하여 여러 볼륨을 생성하고, 교차 및 빼기 명령을 통해 볼륨을 자르거나 빈 공간을 생성할 수 있습니다.
자동 2D 메쉬(사각형/삼각형 요소 사용) 및 3D 메쉬(사면체/점팔면체/육면체 요소 사용)는 모델링 프로세스를 가속화합니다. 다양한 메쉬 정제 방법이 제공됩니다.

기능

재료 모델에는 Tresca, Von Mises, Drucker Prager, Duncan-Chang, Hoek-Brown, Mohr Coulomb 및 수정된 Cam Clay가 포함됩니다. 선택된 재료에 2상 재료 특성을 추가하여, 포화된/비포화된 다공성 매체의 변형 및 느린 압밀 과정을 모델링할 수 있습니다. 부분 압밀 재료에 대한 배수 및 충전 곡선을 지정할 수 있습니다.

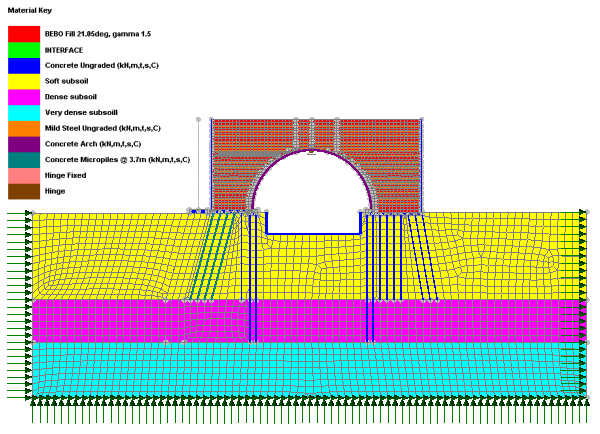

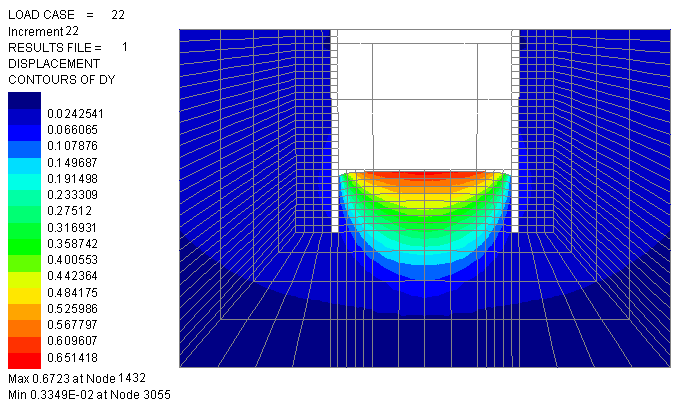

깊이에 따라 잔여 지반 응력을 조정할 수 있어, 통합 교량 및 관로에 대한 지반-구조 상호작용에 유용한 기능을 제공합니다. 암반 조인트, 간극수압 소산, 압밀 모델링, 장기 굴착, 점토 시공, 추가 시공 문제를 모두 해결할 수 있습니다.
초기 응력 상태를 계산하여 K₀ 데이터를 제공하고, 이를 지반 프로파일에 적용할 수 있습니다.
깊이에 따른 지반 특성의 변화를 모델링하기 위해 지반 프로파일 변화를 정의할 수 있으며, LUSAS는 정의된 위치 간에 보간할 수 있습니다.

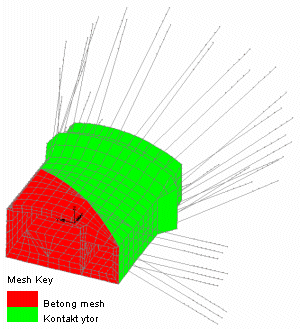

비선형 스프링을 통해 능동/수동 지반 조인트를 모델링할 수 있습니다. 인터페이스 메쉬를 통해 지반과 구조를 연결할 수 있으며, 접촉의 유무 및 접촉 마찰을 고려할 수 있습니다.
3D 모델에서 여러 개의 말뚝 위에 위치한 말뚝 기초를 나타내기 위해 속성 행렬을 지정할 수 있습니다.

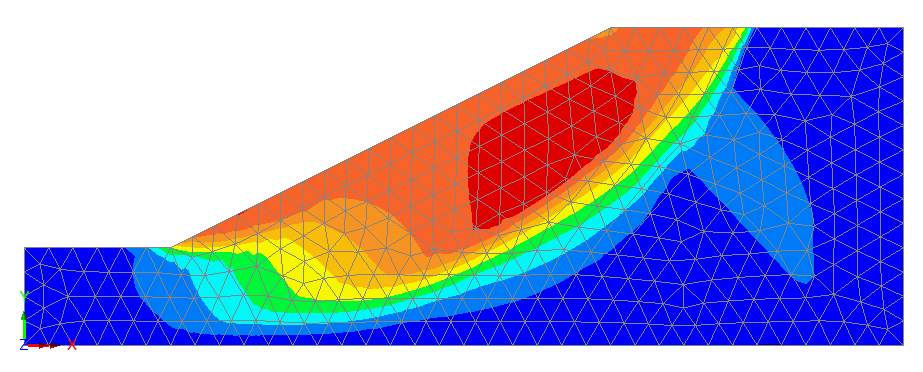

Mohr-Coulomb 또는 Hoek-Brown 재료 모델로 표현된 지반에 대해 시공의 모든 단계에서 Phi-c 감소 안정성 점검을 수행하기 위해 가지 분석을 사용할 수 있습니다.

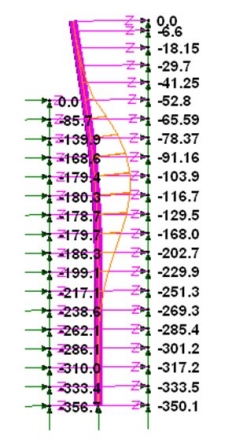

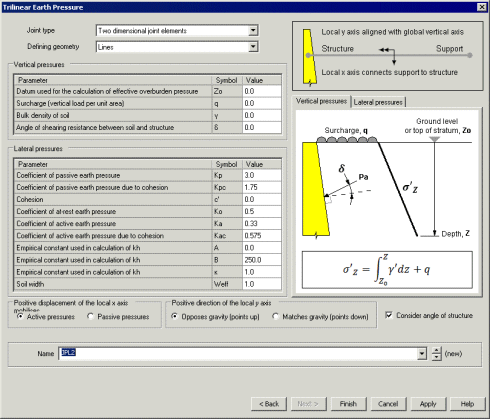

삼선형(능동/수동) 지반압력 조인트 재료 마법사를 사용하여 다양한 지반-구조 상호작용 문제 모델링을 간소화할 수 있으며, 깊이에 따라 특성이 변하는 조각별 선형 조인트 재료 속성을 생성할 수 있습니다. 여러 개의 속성을 정의하여 물의 존재로 인한 지반의 변화를 나타낼 수 있습니다.
