하중 유형 및 조합

LUSAS Civil & Structural는 대부분의 상황에 적합한 포괄적인 일반 하중 유형을 제공합니다. Envelope 및 하중 조합 기능은 결과를 최대한 활용하는 데 도움을 줍니다.

구조적, 정해진 및 열 하중은 모델 기하학에 할당되는 특징 기반 하중으로, 할당된 특징 전체에 걸쳐 효과적입니다. 이산 하중은 특징과 독립적입니다. 하중의 변화를 모든 특징 하중 유형에 적용할 수 있습니다.

일반 하중 유형

• 구조적 하중은 중력, 집중 하중, 분포 하중, 면 하중, 온도, 응력/변형률, 및 보 하중을 포함합니다.
• 하중의 변화를 모든 특징 하중 유형에 적용할 수 있습니다.
• 정해진 하중 옵션을 사용하여 초기 변위, 속도 또는 가속도를 지정할 수 있습니다.
• 모델 기하학과 무관하게 전체 또는 부분 영역에 하중 패턴을 분포시키기 위해 이산 하중을 사용할 수 있습니다.
• 이전에 정의된 이산 하중 집합으로부터 하중 트레인을 정의하는 복합 하중을 정의하고 모델에 하나의 하중으로 할당할 수 있습니다.
• 열 해석 또는 구조적/열 결합 해석을 위한 온도 또는 열 입력을 설명하기 위해 열 하중을 사용할 수 있습니다.
• 하중의 변화를 모든 특징 하중 유형에 적용할 수 있습니다.

프레스티레스 및 포스트텐셔닝 하중

LUSAS의 프레스티레스/포스트텐셔닝 기능은 보, 슬래브 및 부피에 적합하며, 특정 설계 코드에 대해 크리프 및 수축을 포함하는 시간 단계도 지원합니다. LUSAS는 모든 tendon 프레스티싱 또는 포스트텐셔닝으로 인한 동등한 결합 하중을 계산하고 이를 선택된 하중 케이스 또는 하중 케이스 집합에 대해 자동으로 보, 쉘 또는 고체 요소에 할당합니다. 스팬 별, 점진적 배치, 균형형 켄틸레버 및 점진적 전개 시공 방법을 지원합니다.

지원되는 설계 코드

• AASHTO LRFD 2nd Edition
• AASHTO LRFD 5th to 7th Edition
• BS5400-4:1990
• DD EN1992-1-1:1992 Eurocode 2
• EN 1992-1-1:2004 Eurocode 2
• JTG D62-2004

요약:

• 텐던 프로필을 정의하고 실시간으로 정의되는 텐던 형태를 볼 수 있으며, 스프레드시트에서 데이터를 복사하여 붙여넣을 수 있습니다. 텐던은 LUSAS 모델러에 정의되거나 가져온 선, 호 또는 스플라인을 선택하여 생성할 수 있습니다. 3D 공간에서 좌표로 수동 정의하거나 2D 평면에서 좌표를 정의할 수 있습니다.
• 지역적으로 정의된 텐던 프로필은 모델 어디에서나 사용될 수 있으며 무한히 재사용할 수 있습니다.
• 즉각적 및 시간 의존 손실에 관련된 텐던 속성과 값을 정의할 수 있습니다.
• 선택된 설계 코드에 따라 다른 텐던의 응력에 의한 탄성 단축이 적용되며, 시간 의존 효과도 고려할 수 있습니다.
• 선택된 선, 면 또는 부피 기능에 텐던 하중을 드래그 앤 드롭으로 간단하게 할당할 수 있습니다.
• 시간 의존 손실 이후의 텐던 프레스티스 하중 그래프를 생성할 수 있습니다.
• 모델에 할당된 모든 텐던에 대한 텐던 속성, 프로필, 하중, 손실 및 설정 데이터를 모델 보고서에 추가할 수 있습니다.

설계 코드 하중 조합

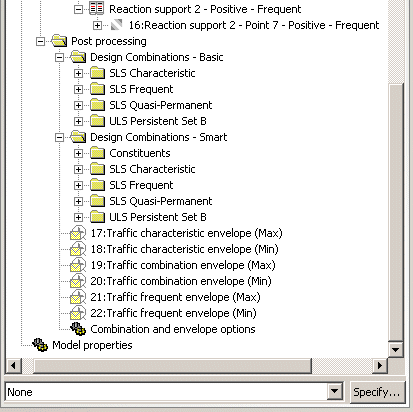

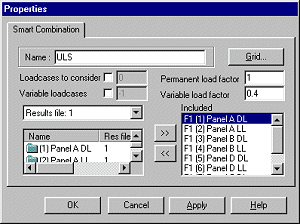

설계 조합 마법사를 사용하여 지원되는 설계 코드에 대한 하중 유형을 하중 케이스, envelope 또는 기본 조합에 할당할 수 있습니다. 설정과 할당에 따라, 해당 하중 유형에 대한 설계 코드 하중 조합이 LUSAS 모델러에 의해 자동으로 생성됩니다.

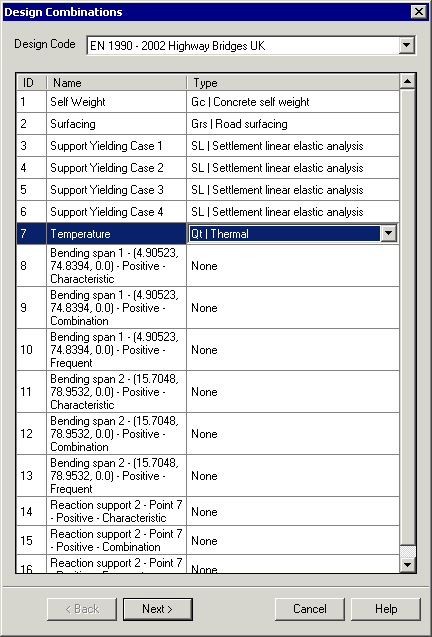

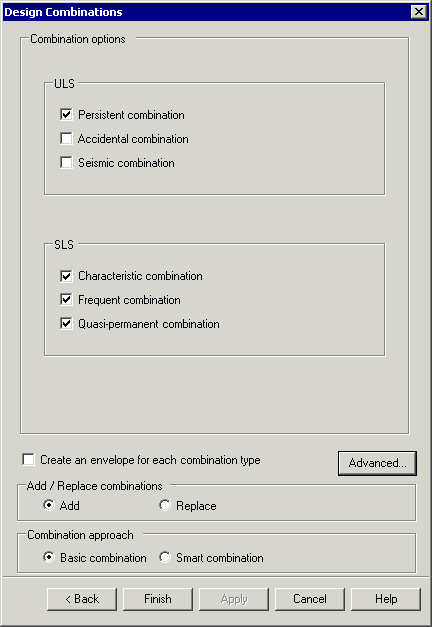

하중 케이스/하중 유형 정의	조합 옵션

응답 스펙트럼

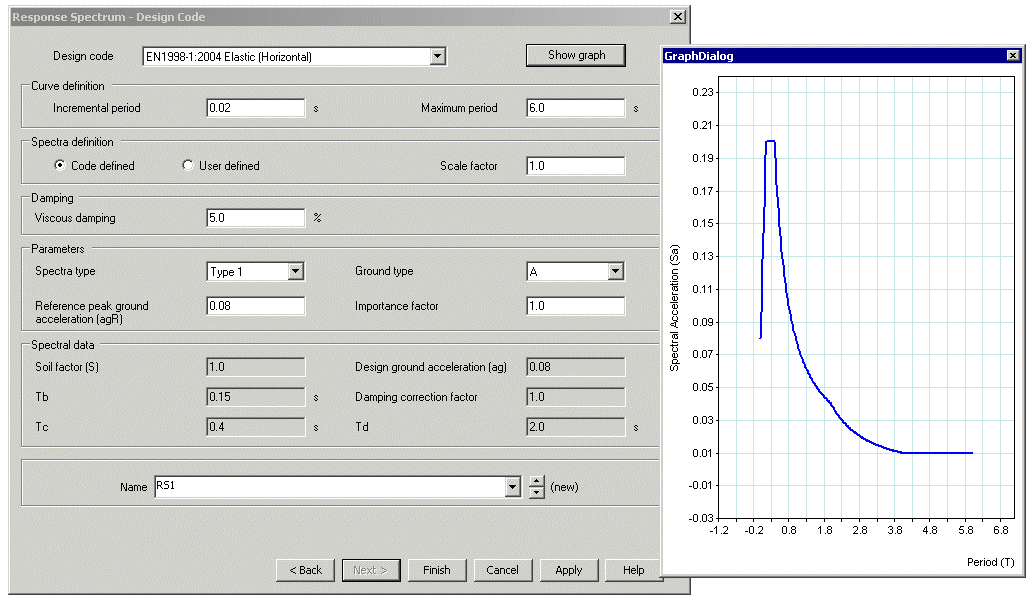

현재 지원되는 설계 코드 응답 스펙트럼 데이터는 다음과 같습니다:

• ASCE 7-10 (2010)
• ATC-40 (1996)
• 중국 GB 50011-2010
• EN1998-1:2004 설계(수평)
• EN1998-1:2004 탄성(수평)
• FEMA 356 (2000)

• ASCE 7-10 (2010)
• ATC-40 (1996)
• 중국 GB 50011-2010
• EN1998-1:2004 설계(수평)
• EN1998-1:2004 탄성(수평)
• FEMA 356 (2000)
