모델링
LUSAS Bridge
LUSAS를 활용한 모델링
LUSAS Bridge는 모델링 및 결과 처리를 위한 모델러와 독립적으로 실행할 수 있는 솔버를 제공합니다.
모델링 기능
|
  |
- 자동 메싱이 제공되며, 사용하기 쉬운 메쉬 세분할 기능이 포함되어 있습니다.

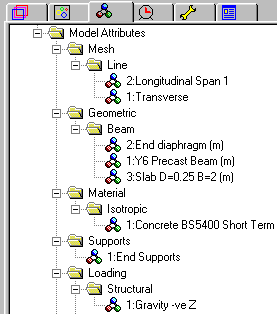

- 내장된 연관성은 LUSAS 모델러의 핵심 기능으로, 모델 기하학이 수정되면 모든 할당된 하중, 지지대, 할당된 메쉬 및 기타 속성이 자동으로 업데이트 됩니다.
- 두께 또는 단면 형태에 할당된 시각화를 통해 슬래브 및 기둥 부재의 두께와 편심, 그리고 보 부재의 방향이 올바르게 정의되었는지를 보장합니다.
- 데이터 팁은 커서가 기하학적 특징 위에 위치할 때 할당된 속성과 같은 유용한 모델 정보를 보여줍니다.
- OpenGL 구현은 빠른 그래픽 디스플레이를 제공합니다. 여러 그래픽 창은 서로 다른 부분의 모델을 다양한 방향으로 동시에 표시할 수 있습니다. 강력한 커서 선택 옵션과 팬, 줌, 동적 회전 및 사전 정의된 뷰 옵션은 모델을 쉽게 보기 및 수정할 수 있도록 합니다.
- 멀티 레벨 실행 취소/재실행 기능을 통해 빠른 모델링 수정을 할 수 있습니다.
- 서드파티 BIM/BrIM 파일(*.ifc)로부터 기본 기하 데이터를 가져와 LUSAS에서 기능 기반 기하 모델을 생성할 수 있습니다. BIM/BrIM 구조 도메인 파일(*.ifc)과 BIM/BrIM 건축 도메인 파일(*.ifc)은 내보내기 지원됩니다.
- 상세한 온라인 대화 도움말 링크를 통해 항상 가장 적절한 수준의 도움을 받을 수 있습니다.

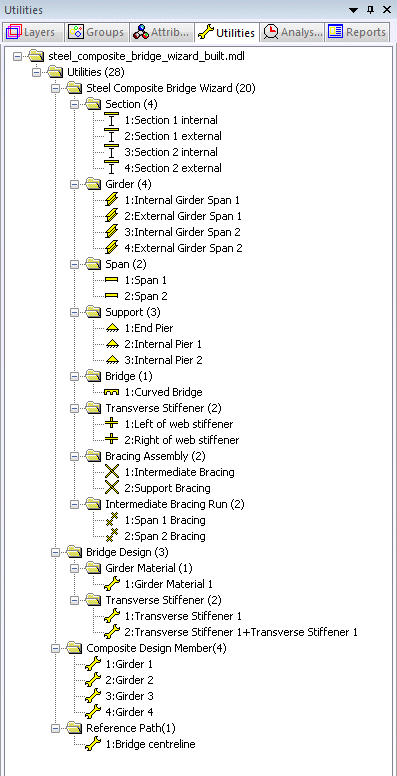

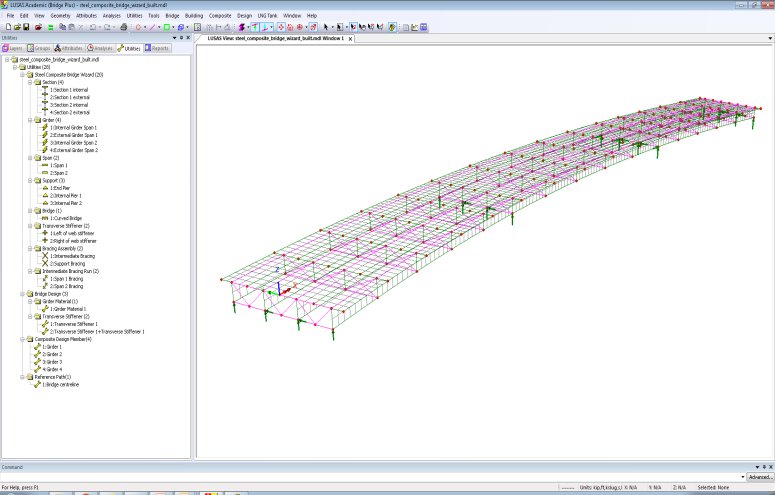

강합성교 Wizard

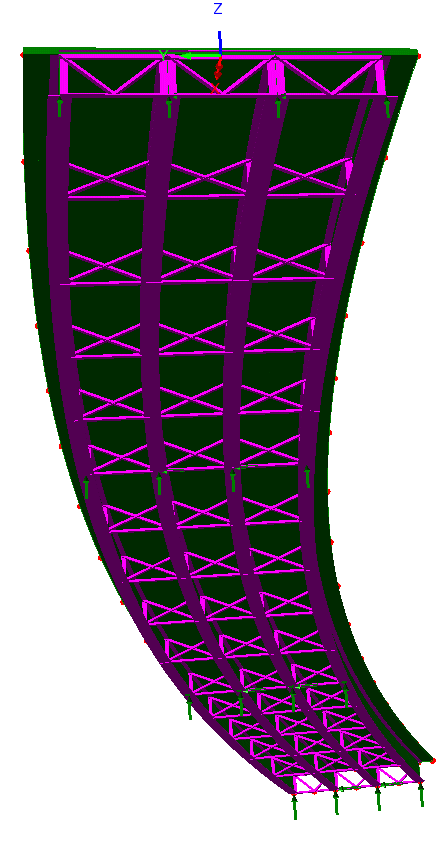

강합성교 모델을 자동으로 생성하며 아래 내용을 포함합니다.:
- 일정한 반경의 직선 또는 곡선 상판
- 임의의 수의 경간
- 사각형 또는 경사진 브레이싱
- 횡 보강재
- 지원된 설계 코드에 대한 설계 검토
 |
 |

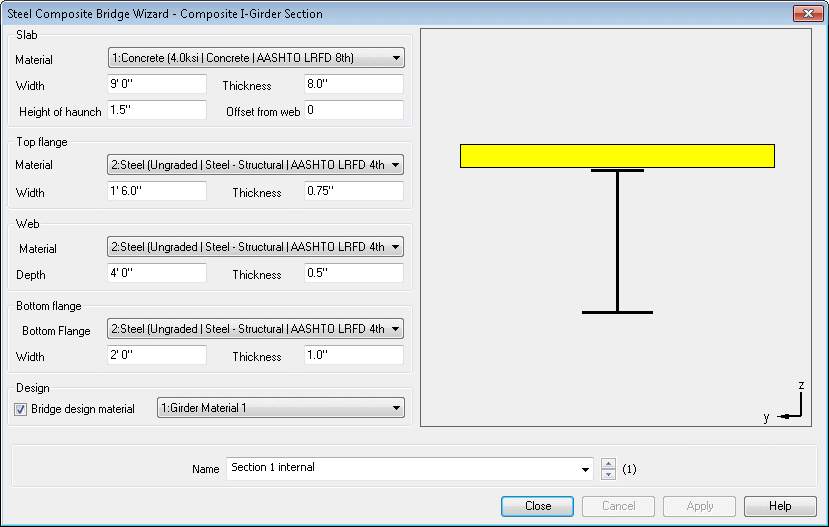

거더 단면 정의복합 거더와 슬래브(업스탠드 없음)를 위한 모든 필수 위치의 단면 정보를 정의합니다. 슬래브, 상부 플랜지, 웹, 하부 플랜지 치수가 입력될 때 실시간으로 단면을 시각화합니다. 정의된 후, 복합 I-거더 단면은 거더를 정의하는 데 사용됩니다. |
 |

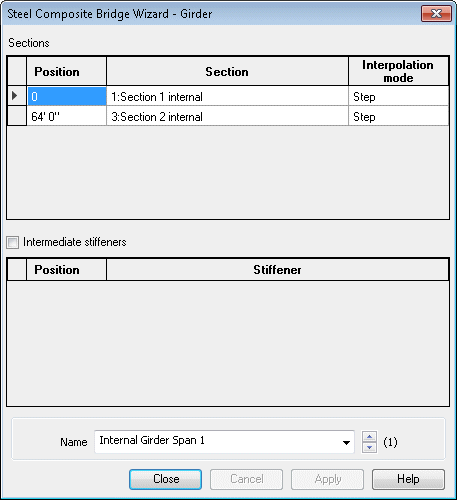

거더 정의거더에 적용할 미리 정의된 또는 새로 생성된 슬래브 및 거더 단면을 기준선에 따라 정의합니다. 거더의 각 측면에 대해 단면 할당이 이루어지는 길이는 교량 마법사에 의해 계산됩니다. 정의된 후, 거더 구성 요소는 경간을 정의하는 데 사용됩니다. |
 |

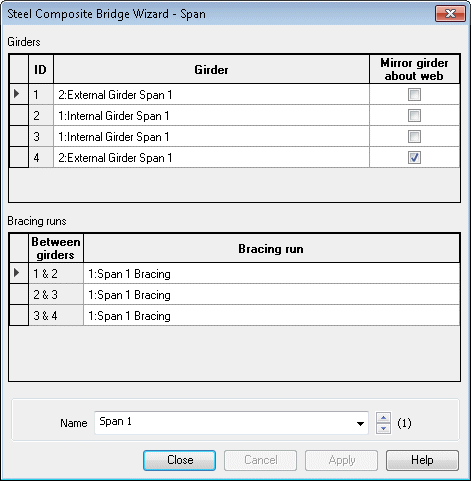

경간 정의각 경간에 나타나는 거더와 거더 사이에 발생하는 보강 재료를 정의합니다. 오프셋 슬래브가 있는 거더는 대칭 배열을 만들기 위해 반전될 수 있습니다. 정의된 후, 경간은 전체 교량 모델을 정의하는 데 사용됩니다. |
 |

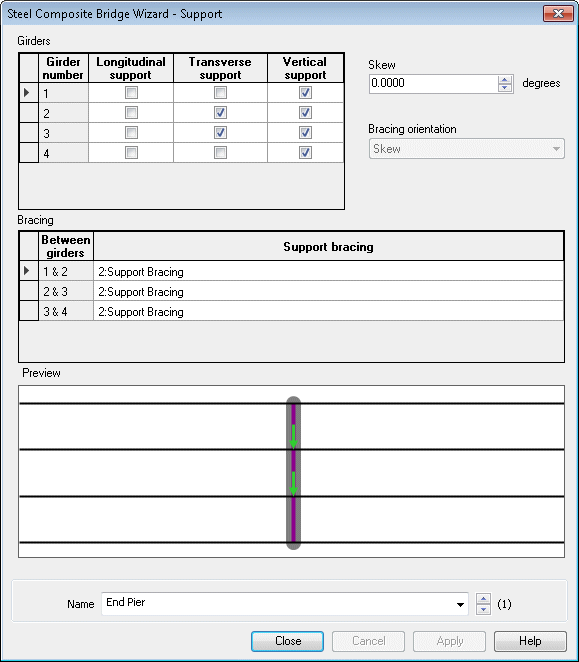

지지대 정의각 경간에 나타나는 거더의 지지대를 정의하며, 이들 지지대 사이의 보강이 정의될 수 있습니다. 각 지지대에 대해 비스듬함을 독립적으로 정의할 수 있으며, 이는 지지대 보강에 대해서도 마찬가지입니다. 정의된 후, 지지대는 전체 교량 모델 정의에 사용됩니다. |
 |

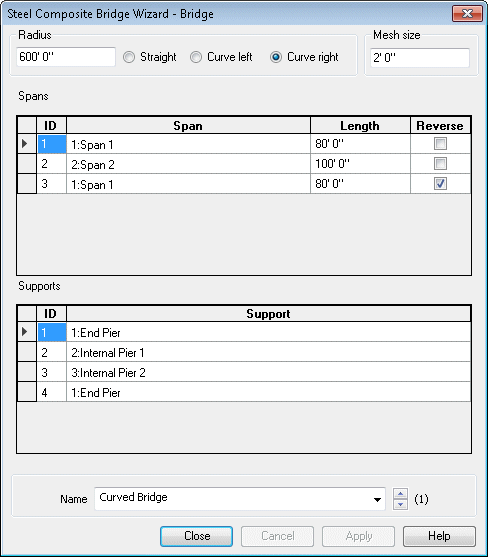

전체 교량 정의생성할 교량의 유형(직선 또는 곡선)을 정의하고 최소 메쉬 크기를 지정합니다. 선택 또는 정의하는 경간의 길이를 포함하여 교량을 정의합니다. 경간을 반전하는 옵션도 제공됩니다. 각 경간의 끝에 있는 지지대도 지정해야 합니다. 정의된 후 모델은 마법사에 의해 자동으로 생성될 수 있습니다. |
 |
마법사를 사용할 때 추가 보강재, 보강 조립부 및 중간 보강재에 대한 정보도 지정할 수 있으며, 이는 마법사 사용 중이나 이후에 초기 생성된 모델을 업데이트하는 데 사용될 수 있습니다.
복합 슬래브 마법사 사용 방법 보기

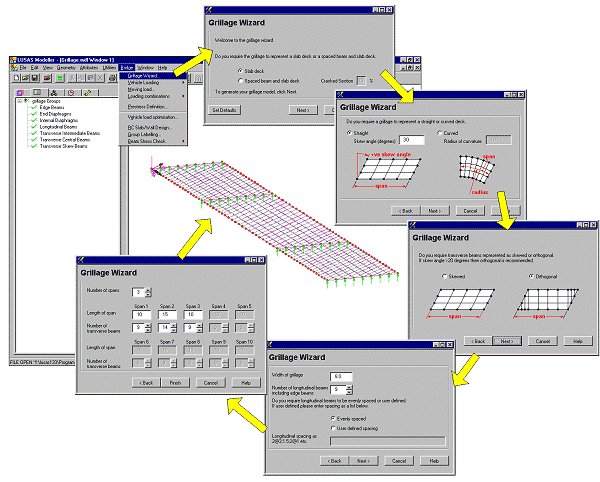

그릴리지 마법사
신속하게 다양한 직각, 비스듬한 및 곡선 다중 경간 그릴리지 모델을 생성합니다.
그릴리지 마법사 활용방법 소개
단면 라이브러리 및 단면 속성 계산기
단면 라이브러리와 다양한 단면 속성 계산기는 그리드/그릴라지 및 보 모델링을 간편하게 할 수 있도록 돕습니다.

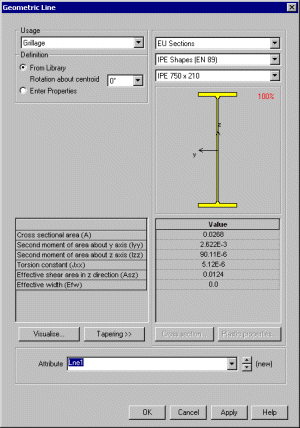

표준 강재 단면 라이브러리
|
 |
||
|
|
|||

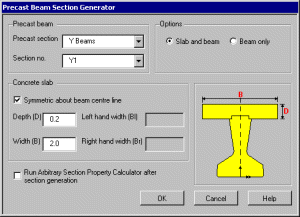

프리캐스트 보 단면 생성기프리캐스트 콘크리트 보의 여러 국가별 단면 속성을 계산하기 위해 프리캐스트 보 단면 생성기를 사용합니다.
슬래브의 기여를 포함시키는 옵션이 제공되어 그릴라지 모델에 필요한 단면 속성을 얻을 수 있습니다. |
 |
||
|
|
|||
교량 데크 그릴라지 속성교량 데크(그릴라지) 기하 속성을 정의하여 햄블리 및 기타 연구자들이 발표한 그릴라지 공식에 대한 기하학적 속성을 정의합니다. 이러한 속성을 교량 모델에 할당하면 슬래브, 거더, 슬래브 및 보강재(균열된 단면)를 포함하는 서로 다른 재료 정의가 설정돼 다단계 해석을 통해 서로 다른 시공 단계를 분석할 수 있습니다. |
 |
||
|
|
|||

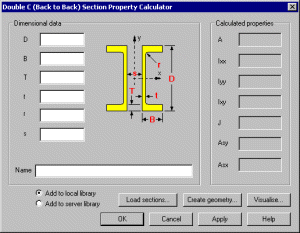

표준 단면 속성 계산기직사각형, 원형, I자형, T자형, L자형, T자형 및 Z자형 단면과 같은 일반 단면 모양의 속성을 계산합니다. |
 |
||
|
|
|||

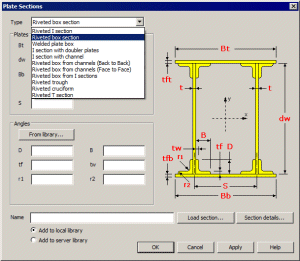

리벳 및 용접 단면리벳 I자형, T자형, 박스, 트라우프 및 십자형 단면, I자형 또는 채널에서 리벳 박스, 채널 또는 더블러 플레이트가 있는 I자형 단면이 포함됩니다. |
 |
||
|
|
|||

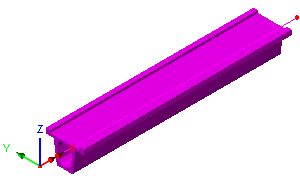

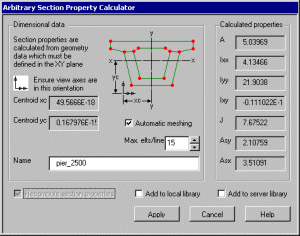

임의 단면 속성 계산기어떤 형태 또는 단면 집합의 단면 속성 데이터를 계산하는 데 사용합니다. 얇은 박스 단면의 경우, 단면 속성 계산이 이루어지기 위해 정의된 각 선의 중심선을 나타내는 점과 선 및 각 선의 기하학적 두께만 먼저 정의해야 합니다. |
 |
||
|
|
|||

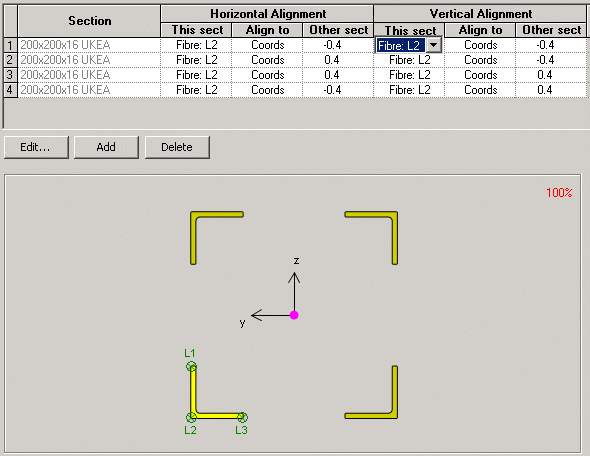

복합 단면 속성 계산기기존 라이브러리 단면으로부터 복합 단면을 정의합니다. 이들은 서로 상대적으로 배치할 수 있으며 서로 다른 재료 속성도 할당할 수 있습니다. |
 |
||
|
|
|||

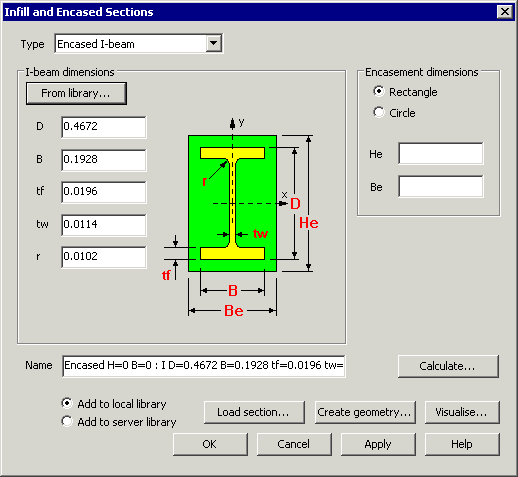

충전/타감 단면다음과 같은 충전/타감 단면 유형에 대한 단면 속성 데이터를 계산합니다:
|
 |
||
|
|
|||
임의 단면 속성 계산기단면이나 단면 집합의 단면 속성 데이터를 계산합니다. |
|
||
|
|
|||

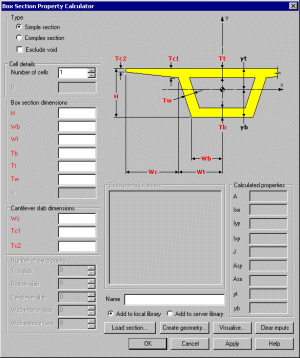

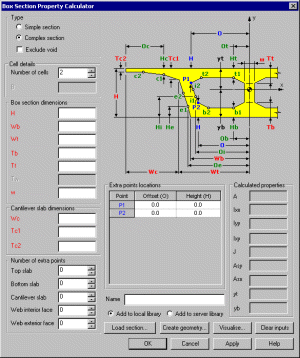

단일 및 다중 셀 프리캐스트 박스 단면 속성 계산기사용자가 정의한 치수 데이터를 기반으로 단일 또는 다중 박스 단면(공극 포함 및 미포함)의 단면 속성을 계산합니다. 단면 모양은 간단한 단면으로 정의하거나 필요한 만큼 선으로 구성된 복잡한 단면으로 정의할 수 있습니다.
|
|||

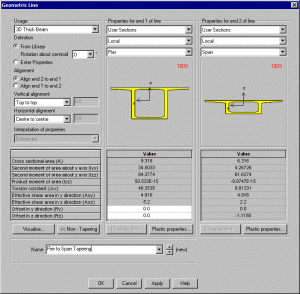

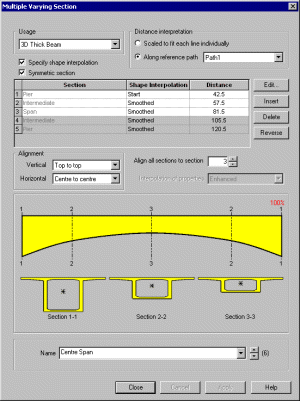

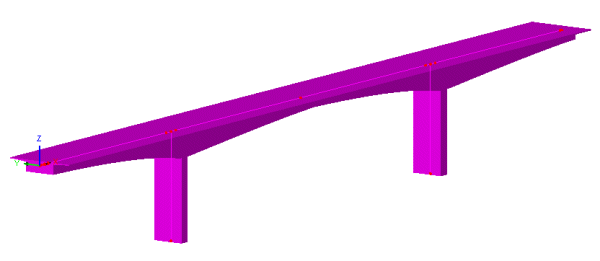

테이퍼 보 및 다중 변동 단면
- 각 끝의 단면 속성을 지정하여 테이퍼 보를 정의합니다.
- 선을 따라서 여러 변동 단면을 정의하여 곡선 소프트가 있는 교량 모델이나 단면 두께가 다양한 아치 구조를 쉽게 구축합니다.
 |
 |
테이퍼 보 및 다중 변동 단면 시설의 사용은 테이퍼 박스 단면으로 형성된 교량의 간단한 프로토타입 및 상세 시공 모델을 매우 간단하게 생성할 수 있게 해줍니다.

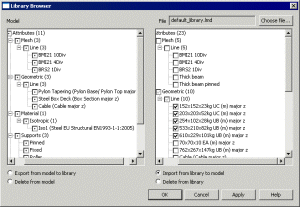

라이브러리 브라우저속성 데이터(메쉬, 기하학적, 재료 등)를 모델 간에 전송하기 위해 라이브러리 브라우저를 사용합니다. |
 |
