맞춤형 프로그래밍

소프트웨어 사용자 맞춤

LUSAS 소프트웨어는 높은 수준의 사용자 맞춤 기능을 제공합니다. LUSAS 프로그래머블 인터페이스(LPI)를 통해 모델링 및 결과 처리 작업을 사용자의 요구에 맞게 조정하고 자동화할 수 있으며, 특정 설계 규준에 대한 구조 최적화나 간단한 설계 검토도 수행할 수 있습니다.

LUSAS 프로그래머블 인터페이스(LPI)

LPI는 LUSAS의 기능과 작업 흐름을 자동화 하고 확장할 수 있는 강력한 도구입니다. VBScript 또는 ActiveX 호환 스크립트 언어 (Jscript, Perl, Python, C++, C# 등)를 사용하여 다음과 같은 작업을 수행할 수 있습니다:

사용자 정의 메뉴 항목, 대화 상자 및 도구 모음 생성
LUSAS 모델의 모든 속성 및 구성 요소 조회 또는 제어
모델링 작업 사용자 정의
반복적인 작업 자동화
CAD 형상과 및 속성 가져오기
매개변수화된 모델 생성
데이터 입출력 (Word 또는 Excel과 직접 연결하여 데이터 가져오기 및 내보내기)
철근량 계산
간단한/코드화된 설계 검토 수행
자동 반복 해석과 함께, 구조 부재의 크기 및 구성의 최적화 수행

LUSAS에서는 매크로 녹화 기능을 제공하여 사용자가 수행한 작업을 VB 스크립트로 기록할 수 있으며, 제공되는 대화창 편집기를 통해 맞춤 대화창을 설계할 수 있습니다. Visual Basic Runtime의 사용으로 인해 모든 VB 스크립트를 LUSAS에서 실행할 수 있습니다.

고급 스크립팅 사용자들은 프리스트레스, 설계 검토 및 MS Word에 대한 출력 보고서를 포함한 전체 교량 스팬의 생성 작업을 자동화할 수 있습니다.

사례 연구

LUSAS VB 스크립트는 타이완 고속철도 프로젝트의 계약 C270을 위한 내진 저항 교량 구조 및 역 가이드웨이의 모델링 및 해석을 지원했습니다. 이 프로젝트에서 38km 길이의 교량을 위해 70개의 개별 모델을 생성해야 했습니다.

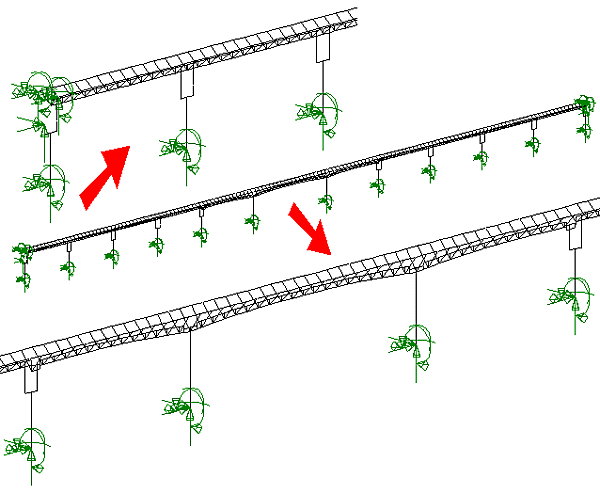

Visual Basic 스크립트가 기하학적 데이터(예: 기둥 치수, 스팬 길이 등)를 Excel 데이터베이스에서 읽고, 전역 내진 해석 및 레일-구조 상호작용 평가를 위한 3D 보 모델을 LUSAS에서 자동으로 생성했습니다.
모델이 수동 방법보다 더 빠르고 신뢰 있게 생성되었습니다.
이후 LUSAS를 사용한 응답 스펙트럼 해석은 기둥 내의 힘을 결정했으며, 트랙-구조 상호작용 분석은 지진 하중 하에서 레일 내의 상대적 이동 및 응력을 유도했습니다. 비선형 지반-구조 분석은 말뚝 및 말뚝기초 내의 응력을 결정했으며, 모두 까다로운 프로젝트 일정 내에서 경제적인 설계를 가능하게 했습니다.
