결과 보기

LUSAS Bridge는 해석의 최대 효과를 거두기 위해 쉽게 사용할 수 있는 결과 처리 및 보기 기능을 제공합니다.

데크 타설 하중으로 인한 결과 변위

데크 타설 하중으로 인한 결과 변위

각 보기 창에 대해 개별적으로 하중 케이스를 선택하고, 각 창에서 서로 다른 하중 케이스에 대한 결과를 표시하며 여러 개의 모델 보기를 표시할 수 있습니다.
기본 하중 조합을 수동으로 지정하여 포함할 하중 케이스 및 사용할 하중 계수를 정의할 수 있습니다.
스마트 하중 조합을 사용하여 최대 및 최소 결과를 생성하고, 불리한 효과 및 완화 효과를 고려하여 필요한 하중 조합 및 Envelope의 수를 크게 줄일 수 있습니다.
여러 하중 케이스의 Envelope을 정의하여 최대 및 최소 결과를 제공합니다.
ULS 또는 SLS 조합을 평가하기 위해 설계 기준 기반의 조합을 사용할 수 있습니다.
처짐을 시각화하고 휨 모멘트 및 전단력 도표를 플로팅할 수 있습니다.
각 보기 창에 대해 등고선 범위 및 벡터/도표 비율을 개별적으로 제어하거나 전역적으로 설정하여 모든 보기 창에 적용할 수 있습니다.
결과를 전역 방향, 지역 방향, 요소 방향 또는 지정된 방향에서 표시할 수 있습니다.
변형된 또는 변형되지 않은 메쉬 플롯 및 세부 또는 비세부 빔 단면에서 결과를 표시할 수 있습니다.
3D 고체 모델을 통해 임의 평면을 따라 여러 개의 절단을 하고 이를 각 창에서 표시하거나 숨길 수 있습니다.
선택적으로 결과를 스프레드시트 응용 프로그램으로 출력하여 추가 계산 및 그래핑 용도로 사용할 수 있습니다.

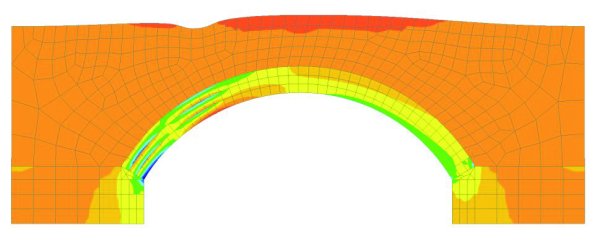

콘크리트 모델링의 경우, 균열 폭 등을 포함한 윤곽선, 균열 패턴 및 지원하는 설계 기준에 대한 값을 플로팅할 수 있습니다.
검사 위치를 사용하여 모델의 사용자 정의 관심 위치에서 결과를 얻을 수 있습니다.

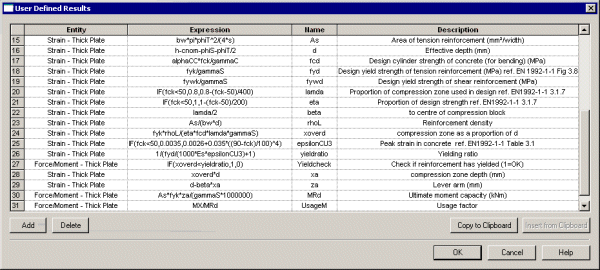

사용자 정의 결과 계산기

내장된 “스프레드시트 스타일” 사용자 정의 결과 계산 기능을 사용하여 LUSAS 모델 및 결과 매개 변수를 산술 표현식에 포함시켜 사용자 정의 결과 구성 요소를 생성할 수 있습니다. 외부 스프레드시트 계산과는 달리, 모든 계산이 LUSAS 내부에서 현재 모델 및 결과 데이터를 기반으로 수행되므로 모델 데이터가 편집되거나 결과가 변경되면 한 번의 버튼 클릭으로 값이 자동으로 재계산됩니다.

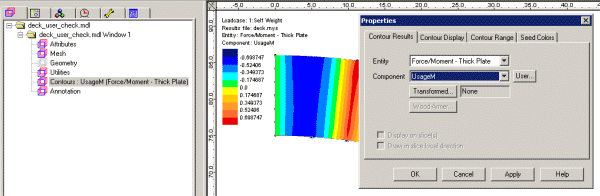

정의 후, 생성된 사용자 결과 구성 요소는 윤곽선, 값 및 도표 레이어 속성 대화상자의 구성 요소 드롭다운 목록에서 이름으로 선택할 수 있습니다. 모든 표준 LUSAS 결과 처리, 보기, 애니메이션, 그래핑, 인쇄 및 보고서 기능은 사용자 정의 결과 구성 요소와 함께 사용할 수 있습니다.

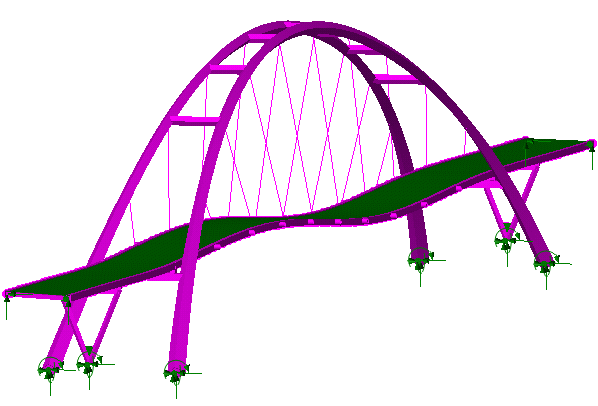

애니메이션

결과를 애니메이션화하여 모드 형태를 보기 쉽게 하며, 이동 하중 및 지진 이벤트에 대한 구조적 반응을 평가하고, 콘크리트 균열의 확산 또는 변형된 재료의 응답을 조사하는 데 유용합니다. 애니메이션을 AVI 파일로 저장하여 다른 Windows 응용 프로그램에서 사용할 수 있습니다.

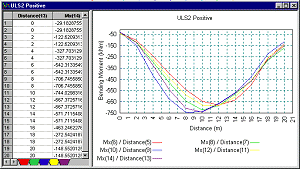

그래핑

단계별 그래프 마법사를 사용하여 그래프에 그릴 결과 데이터를 선택할 수 있습니다. 임의의 선 단면을 통해서도 표면 모델이나 3D 고체 모델을 절단할 수 있습니다.

그래핑

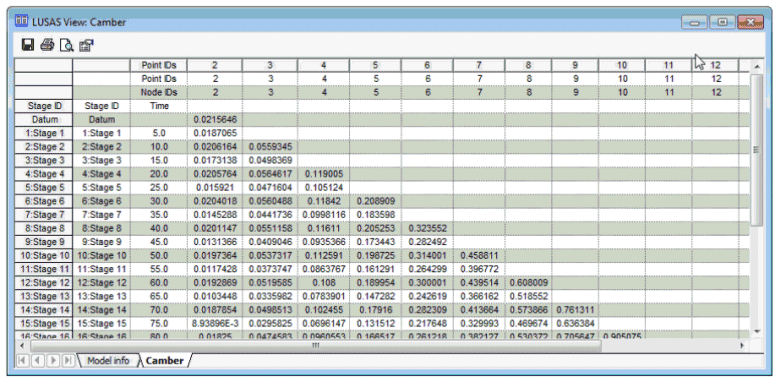

시공 테이블

선택한 모델 위치에 대한 캠버, 변위 이력 및 단계적 변위 결과 테이블을 생성하여 시공 단계 작업을 지원합니다.

인쇄된 결과

인쇄 결과 마법사를 사용하여 개별 결과 구성 요소 및 엔터티에 대한 결과 값을 표로 정리합니다. 표 데이터를 다른 응용 프로그램으로 전송하려면 표준 Windows 복사 및 붙여넣기 작업을 사용합니다. 모델 및 결과 보기를 직접 인쇄하거나 고해상도 BMP, JPG 또는 WMF 파일로 저장하거나 다른 응용 프로그램에 직접 복사하여 붙여넣을 수 있습니다.

보고서 생성기

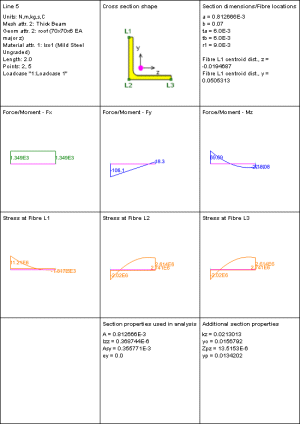

선택된 부재를 위해 원클릭 보고서를 생성하고, 요소, 기능 유형, 그룹 및 하중 케이스를 기준으로 일반 모델링, 하중 케이스 및 결과 데이터를 선택하여 주 보고서에 포함할 수 있습니다. 스크린샷, 저장된 이미지, 그래프 및 원클릭 보고서를 포함하는 것이 가능합니다.

보고서를 생성할 때마다 최신 모델링 및 결과 데이터를 사용하여 항상 호환성을 보장합니다.

보고서 데이터를 Excel 스프레드시트뿐만 아니라 PDF, HTML 및 RTF(Word에서 사용)와 같은 기타 형식으로 내보내 품질 보증, 모델 확인 및 결과 목록 작성 목적으로 사용할 수 있습니다.
