탱크 설계 검토

적절한 기본 모델을 사용하여 벽, 슬래브, 지붕의 철근 및 프리스트레스를 위한 선형 배치를 정의하여 설계 검토를 수행할 수 있습니다.

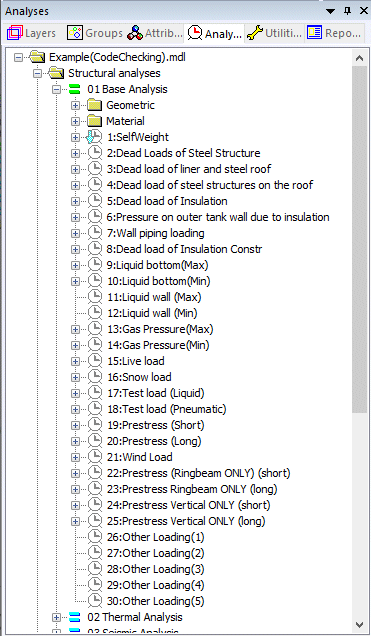

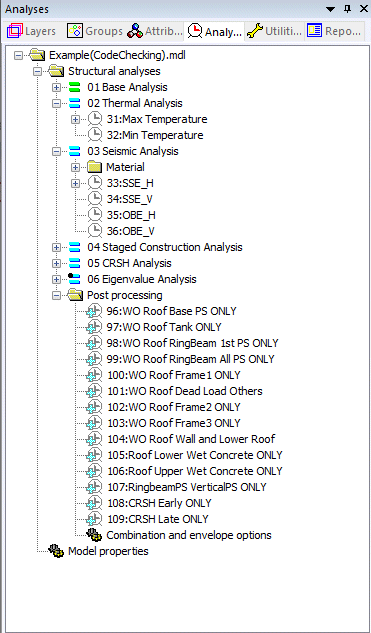

설계 기본 모델은 혁신적인 LUSAS 다중 해석 기능을 사용하며, 기본 해석, 열 해석, 지진 해석, 시공 해석, 크리프 / 수축 해석 및 고유값 해석을 포함하여 하나의 모델에서 총 95개의 하중 케이스를 포함합니다. 추가 하중 및 시공 순서는 사용자 정의 가능합니다.

원하는 경우 해석 결과를 개별적으로 볼 수 있습니다.

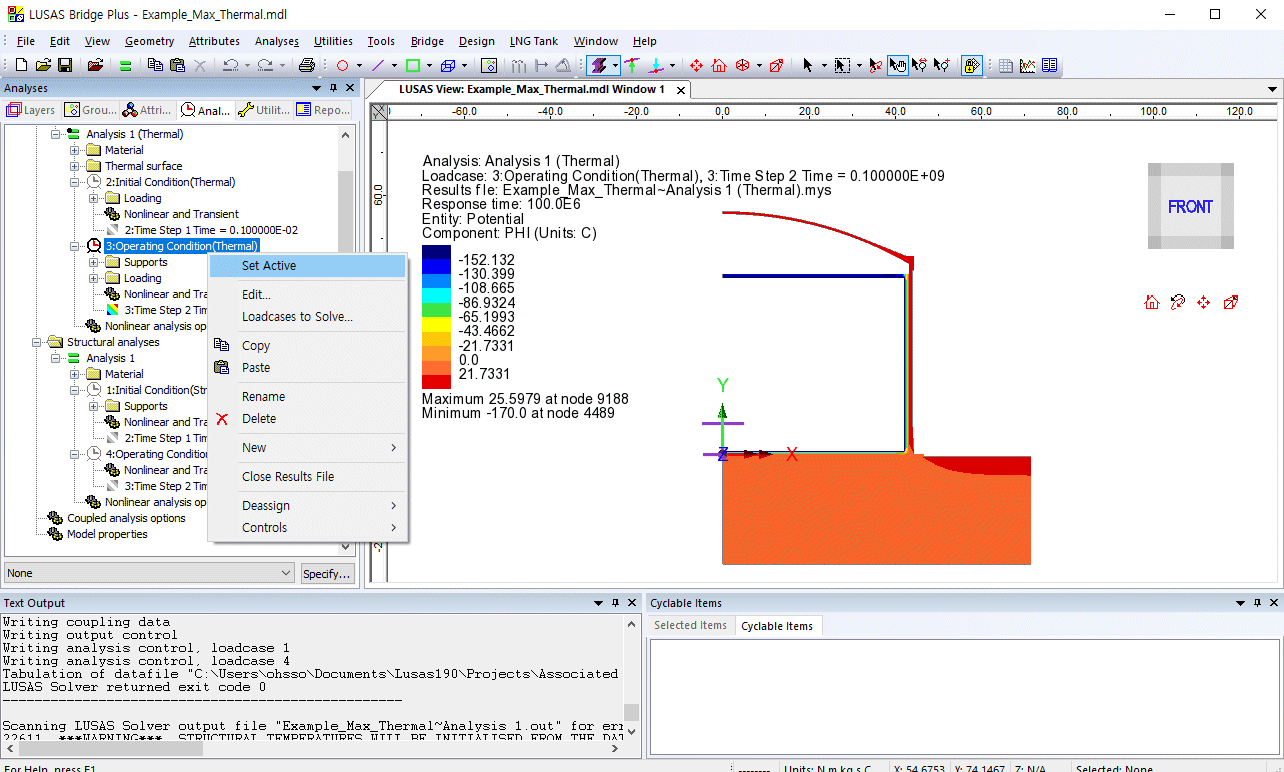

해석 결과 검토

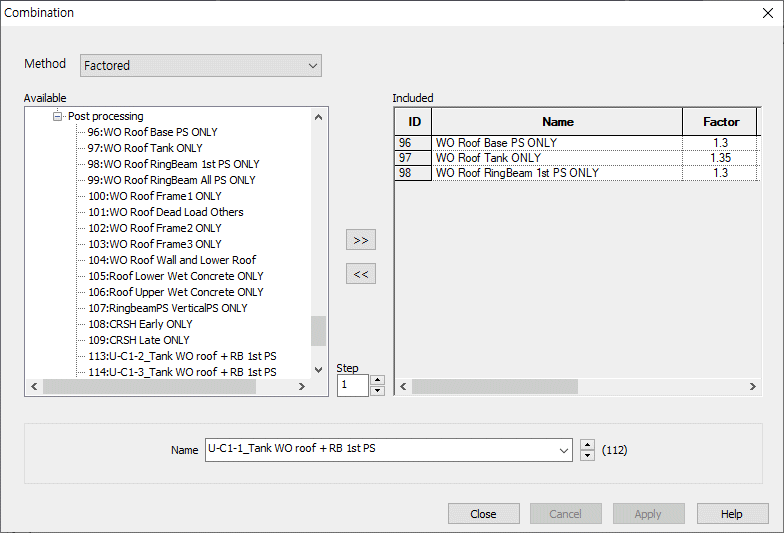

설계 하중 조합을 정의합니다.

하중 조합 정의

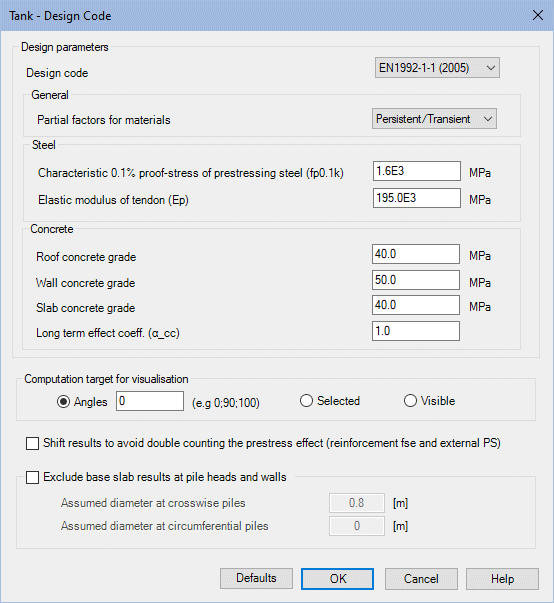

설계 기준에 따른 입력값을 정의합니다; 현재 EN1992-1-1, ACI 318-14 및 GB 50010-10이 지원됩니다.

설계 기준 입력값 정의

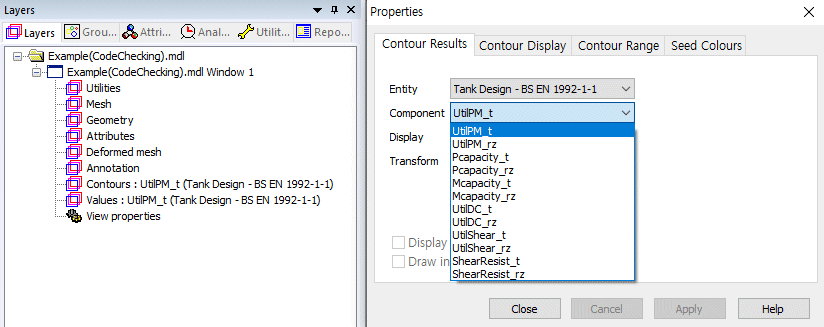

적절한 결과 구성요소를 선택하고 결과를 봅니다.

설계 기준에 따른 결과 검토

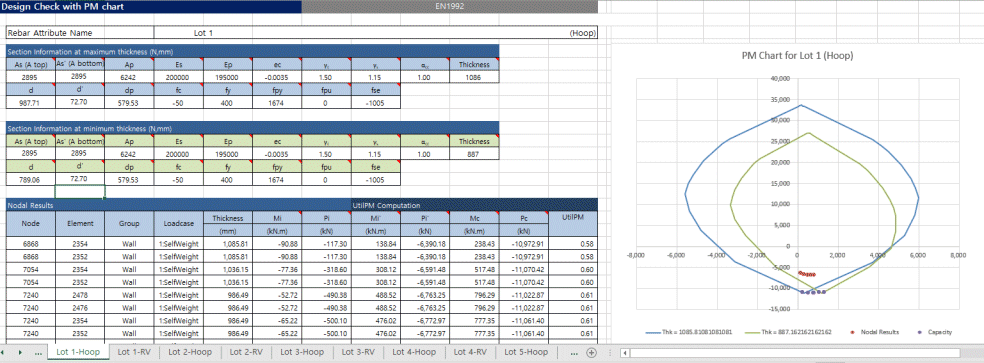

선택된 위치의 힘 및 모멘트 결과를 출력하고 PM 차트를 확인합니다.

 결과 및 PM 상관도 출력

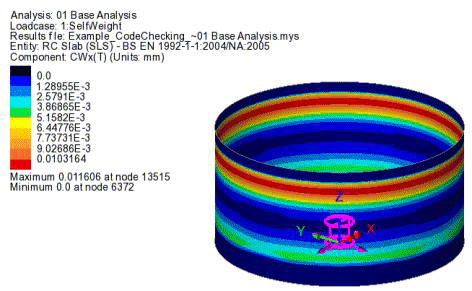

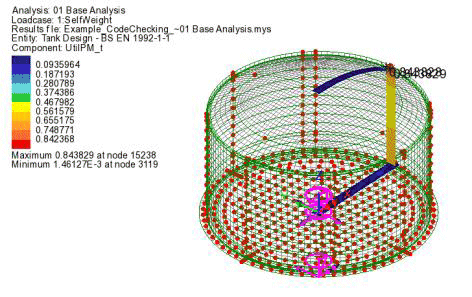

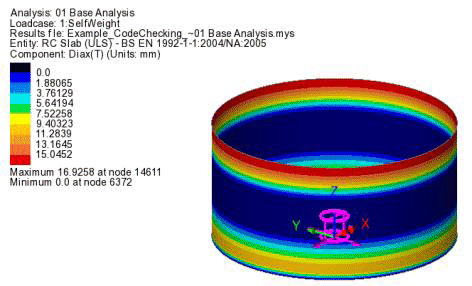

RC 슬래브 및 벽의 설계 검토를 수행합니다. 응력, 모멘트, 축 응력에 대해 ULS 검토를 수행하고 보강 설계를 합니다. 균열 폭 및 활용도에 대해 SLS 검토를 수행합니다.

설계 검토 결과

설계 검토 결과

---

• 계속 커스터마이징으로 진행합니다.

---
