복합 재료 레이더 돔

W & J Tod Ltd는 1948년부터 섬유 복합 재료와 관련된 일을 해왔으며, 군함과 잠수함에 대한 대형 소나 음향 인클로저의 설계 및 시공에 있어 전 세계적으로 명성을 얻고 있습니다. LUSAS Composite은 해양, 토목, 항공 우주, 방위 및 대중 교통 애플리케이션에 사용되는 고기술 복합재 솔루션을 해석하는 데 사용되었습니다.

이러한 애플리케이션 중 하나는 선박 탑재 안테나에 적합한 3.7미터 직경의 레이더 돔이었습니다. 레이더 돔은 선박 수퍼구조물에 장착될 때 MIL-S-901에 따라 15g 이상의 충격 하중과 100노드 이상의 풍속에 노출됩니다. 설계 사양은 레이더 돔의 질량을 최소화하고, 위 조건에 따른 변위가 50mm 이하이며, 모든 고유 주파수가 60Hz 이상이 되도록 요구합니다.제안된 시공 방식은 29mm 노멕스 에어로웹 허니콤 코어를 기본으로 하며, 양면에 1mm 두께의 바이축 유리 섬유 천(0 및 90도 섬유)으로 이루어진 에폭시 수지 매트릭스에 라미네이트됩니다. 이는 기계적 하중뿐만 아니라 전기적 성능 요구 사항으로 인해 결정되었습니다.

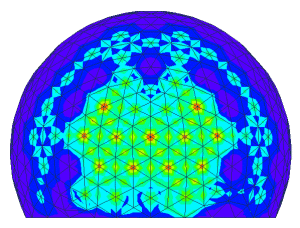

모델은 반 고정 요소로 구성되었으며, 복합 재료 데이터 세트를 사용하여 재료 속성과 레이업을 명시했습니다. 모델은 하단 가장자리에서 고정되었고, 수직 평면 가장자리에 대칭 제약이 적용되었습니다. 여러 하중 경우를 실행하여 수직 및 경사 평면 충격 하중, 고유 주파수 및 Tod의 자체 소프트웨어에서 결정한 풍 하중의 영향을 평가했습니다.

기타 애플리케이션LUSAS Composite은 Tod의 여러 다른 복합 재료 애플리케이션 프로젝트에서도 사용되었습니다: 모스크를 위한 건축용 돔 헬리콥터 래돔 전력 산업을 위한 2미터 직경의 나비 밸브 경량 터빈 블레이드 복합 재료 풀리 휠
