개요

Ferring 국제 센터는 두 개의 건물로 구성되어 있으며, 두 층의 철근 콘크리트 지하 구조물 위에 세워졌습니다. 3층 저층 건물은 연구소가 있으며, 80m 높이의 20층 타워는 사무실을 제공합니다. 타워의 브레이스된 강재 구조에서 발생하는 하중은 16개의 주요 기둥을 통해 전달되며, 콘크리트 지하로 고정 볼트를 통해 고정됩니다. 최대 인장 및 압축 반응은 각각 3,300kN 및 11,300kN을 수용합니다.

타워 지하는 외부 350mm 두께과 내부 500mm 두께의 현장 타설 철근 콘크리트 벽으로 구성됩니다. 프리캐스트 콘크리트 유닛도 사용됩니다. 지하는 기술 시설을 수용하며, 직원들을 위한 샤워실을 제공하고 안전 대피소로 기능합니다. 이로 인해 구조물의 다기능적 쓰기 공간을 수용하기 위해 벽에 필요한 많은 개구부로 인해 모델링이 복잡해집니다.

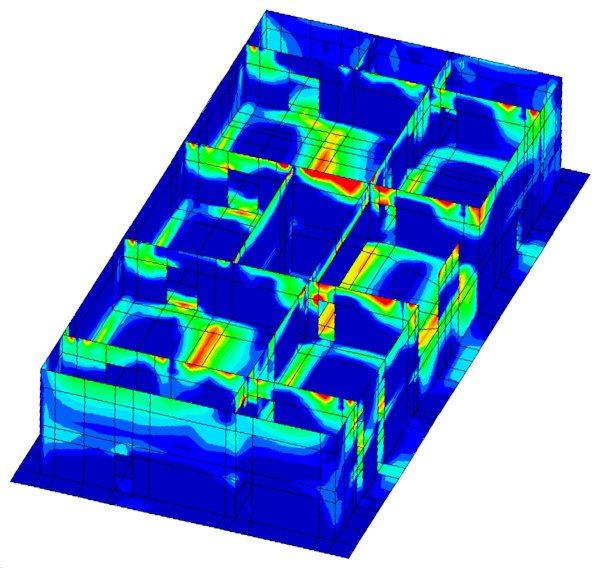

LUSAS Civil & Structural을 사용하여, Moe & Br�dsgaard의 엔지니어는 두꺼운 쉘 요소를 사용하여 지하 구조물의 3D 모델을 생성했습니다. 타워의 하중은 사망 하중 및 풍하중에 따라 적용되었으며, 선형 탄성력과 지하의 응력 분포 그래프가 얻어졌습니다. 이 결과들은 구조 용량 검증 및 덴마크 규정 준수를 확인하는 데 사용되었습니다.
