Intesa Sanpaolo 타워, 토리노

Intesa Sanpaolo 타워, 토리노

• 이탈리아에서 가장 높은 건물 중 하나의 정밀 유한 요소 해석

• 크리프를 포함한 단계적 시공 해석

• 강철 트러스의 좌굴 해석

세계적으로 유명한 건축가 렌조 피아노가 설계한 Intesa Sanpaolo 타워는 완공 시 167미터 높이로 토리노의 스카이라인을 장악할 것입니다. Expedition Engineering은 LUSAS 유한 요소 해석 소프트웨어를 사용하여 구조의 설계를 지원하고, 크리프와 주요 강철 트러스 부재의 좌굴 해석을 포함한 단계적 시공 해석을 수행하였습니다. 타워 개요 Intesa Sanpaolo 타워는 Intesa Sanpaolo 그룹의 2000명 이상의 직원에게 사무 공간을 제공하는 혼합 용도의 개발로, 지상 37층과 지하 6층으로 구성됩니다. 정상에는 공공 레스토랑이 있는 옥상 온실과 지붕 정원, 그리고 도시를 한눈에 볼 수 있는 파노라마 테라스가 있습니다. 기초에는 364석 규모의 다목적 공공 홀/강당이 위치하고 있습니다.  건축가가 자칭 “생물 기후 건물”로 묘사한 이 건물은 자연 환기 및 냉각 설계를 갖추고 있습니다. 외장 마감은 투명한 이중 스킨 유리 파사드로, 외부 스킨에 루버를 내장하고 있습니다. 이 건물의 전력 요구량의 상당 부분은 남쪽 파사드를 덮고 있는 태양광 패널을 통해 공급됩니다.

기본 구조

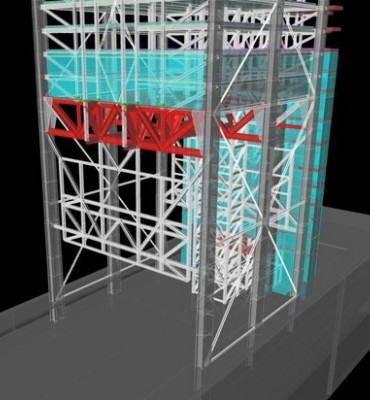

여섯 개의 강철 메가 기둥과 철근콘크리트 슬립 폼 기둥이 모든 층, 브레이싱 및 외장 하중을 기초 수준까지 전송합니다. 강당 위에 위치한 거대한 강철 트러스 세트가 상부 내부 기둥의 하중을 외부 메가 기둥으로 전달합니다.

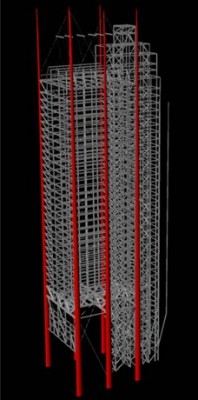

메가 기둥들	강당 위의 전이 트러스

LUSAS로 해석하기

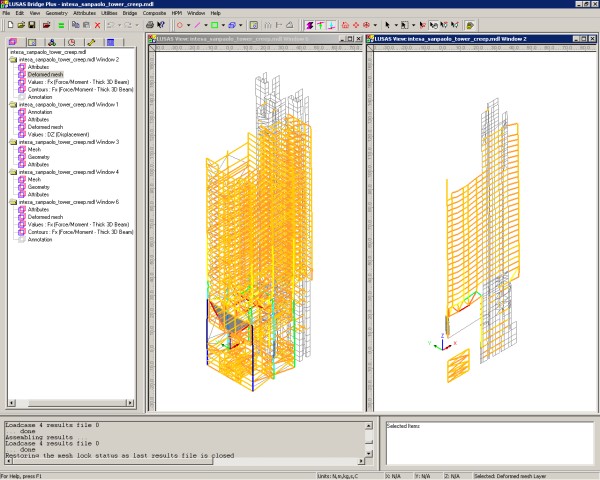

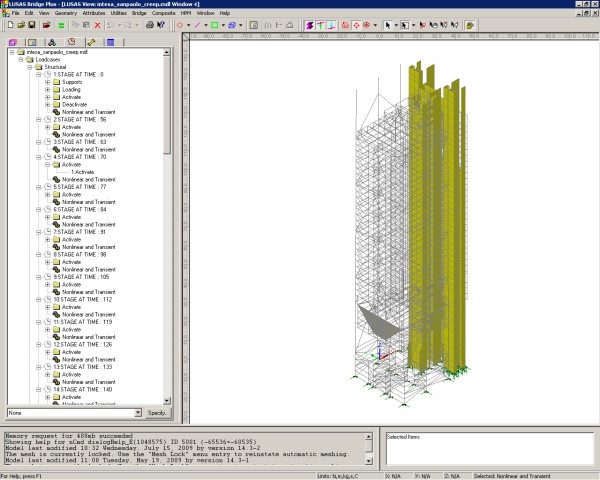

Expedition Engineering의 부이사인 앤드류 위어는 “우리는 LUSAS 토목 및 구조 소프트웨어를 사용하여 타워 구조의 모든 요소에 대한 정밀 모델을 구축하고 크리프를 포함하여 시간 의존 비선형 해석을 수행하여 주요 시공 단계를 모델링했습니다. 최종 하중 케이스는 100년 동안의 장기 효과를 고려했습니다.”라고 말했습니다. 이로 인해, 보의 축 방향 하중 평가 및 원주 벽에 대한 변위 평가가 기본 관심사였습니다.

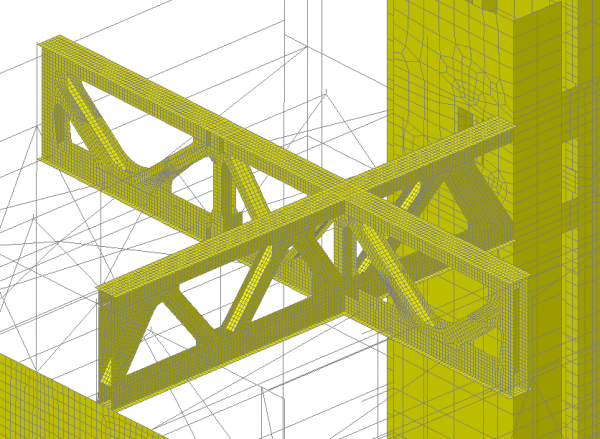

Expedition Engineering은 또한 특정 구조 부재 모델을 제작하여 국소적인 영향을 조사했습니다. 여기에는 주요 강당 위의 거대한 전이 트러스 모델링이 포함됩니다. LUSAS를 사용해 좌굴 하중 계수를 획득하기 위한 오일러 좌굴 해석이 수행되었습니다.

타워의 시공은 2010년 초에 시작되었으며, 진행 상황은 여기에서 SkycraperCity를 통해 확인할 수 있습니다. 2013년 완공 시, 이 타워는 토리노에서 가장 높은 건물이자 이탈리아에서 가장 높은 건물 중 하나가 될 것입니다.

앤드류 위어, 부이사, Expedition Engineering
