록미드 풋브릿지

• 케이블 스테이 알루미늄 교량
• 응답 시간 해석
• 설계 기준과의 비교

이 혁신적인 케이블 스테이 알루미늄 교량은 켄트주 메이드스톤에 있는 메드웨이 강을 가로지르며, 설계 공모전의 수상작입니다. Flint and Neill이 윌킨슨 에어 건축사와 협력하여 디자인하였으며, 슬림한 알루미늄 데크 시스템과 기울어진 스켈레톤 강철 마스트가 조화를 이루어 중요 역사적 건물에 대한 시각적 영향을 최소화하여 가벼운 느낌을 줍니다.

영국에서 환경적이며 역사적으로 민감한 위치로 평가받는 이 교량 장소는 메드웨이 강과 그 홍수 평원을 가로지르는 elegante한 해결책을 요구했습니다. FNP의 수상 설계는 슬림함과 투명성을 극대화할 수 있는 혁신적인 케이블 스테이 알루미늄 데크를 채택했으며, 길이는 80m이고 쌍의 스켈레톤 강철 마스트를 특징으로 합니다. 난간은 탄소 섬유와 스테인리스 강으로 구성되어 있으며, 전체 교량은 장기적인 유지 보수 요구 사항을 최소화하도록 설계되었습니다. 알루미늄 데크는 프리스트레스트된 형태로 쉽게 조립 가능하며, 추가적인 구조물이나 마감 없이 조립됩니다.

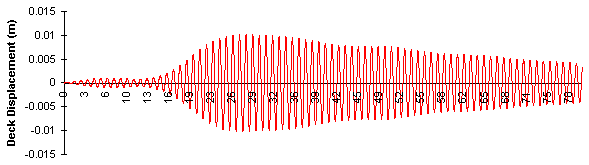

Flint & Neill은 복잡한 공학 문제를 해결하기 위해 고급 해석 기법을 포함한 프로젝트에 지속적으로 참여하고 있으며, 이러한 필요를 충족하기 위해 많은 자체 전문 컴퓨터 프로그램을 개발하였습니다. 그러나 록미드 풋브릿지 프로젝트에서는 FNP가 LUSAS Bridge 소프트웨어를 활용하여 영국 설계 기준 BD 37/88에 의해 이동 하중에 노출될 때의 데크의 동적 응답을 예측하기 위해 여러 응답 시간 해석을 수행했습니다.

Flint and Neill Partnership은 전 세계 교량 기술 개발의 최전선에 서는 것을 목표로 하고 있습니다. 이들은 LUSAS와 같은 소프트웨어를 사용하여 해석 방법의 발전에 활발히 참여하고 있으며, 공기역학, 위험 평가, 재료 기술 및 시공 기법 등 다른 측면에서 선두주자로 자리 잡고 있습니다; 이러한 모든 혁신은 확립된 공학 원칙과 실무 기반에 토대를 두고 진행되고 있습니다.
